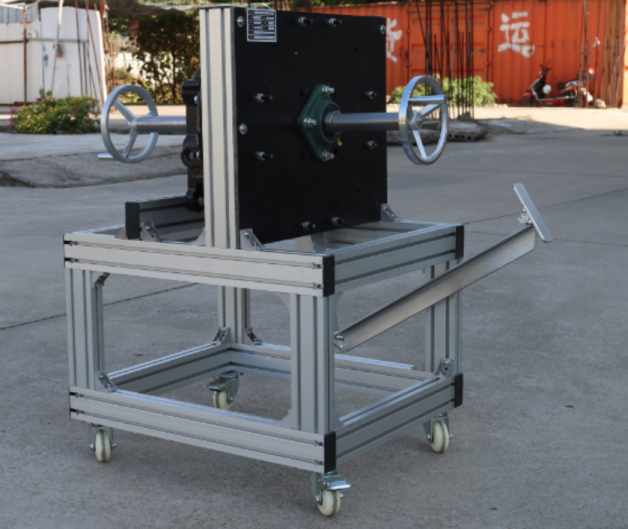

東風1120 GA離合器系統實訓臺

一、產品簡介

本實驗設備主要采東風1120GA離合器總成加工制作而成，采用目前汽車上廣泛使用的單磨擦片、并匹配相應的輸出輸入軸保持原車離合器結構，使整個離合器系統能夠正常運轉，可動態模擬離合器的工作過程，并提供拆裝實習加深學生對汽車離合器總成工作原理的認識適用于中高等職業學院和培訓機構對汽車離合器構造與維修實訓教學需要

二(er)、結構(gou)組成(cheng)

1、東風1120GA離合器壓板，離合器片，分離軸承，撥叉，大飛輪等整套零部件，按照原車布局及標準安裝在臺架上，萬象移動腳輪，使教學更為方便配套實訓指導書

三、實訓項目

1、離(li)合(he)器(qi)的結(jie)構組成認知了解實訓(xun)

2、離(li)合(he)器的工作原(yuan)理實訓

3、離合器的分(fen)離實訓

4、離合器的結(jie)合實訓(xun)

5、離合器片的拆裝實訓

6、離(li)合器片壓(ya)板的拆(chai)裝實訓

7、離合器(qi)的(de)(de)分離軸承的(de)(de)拆裝實訓

四(si)、三、功能特點

1、機械式離合器的元件認知實訓，掌握離合器各個元件之間的鏈接關系

了解機(ji)械(xie)式離合器總成系統的(de)結(jie)構，工作(zuo)原理及工作(zuo)及工作(zuo)過程；

2、通過實際操作對該系統各工作過程得到充分了解掌握拆裝離合器的技術要領

掌握離合器間隙(xi)的調整，分離軸(zhou)承(cheng)的工作(zuo)環境，及元件(jian)的鑒定

3、機械式離合器的操作規程并提供拆裝實訓

4．實訓臺底座部分采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置

五、制作工(gong)藝

嚴(yan)格(ge)按照(zhao)原車(che)(che)布局安裝每個零部件與真車(che)(che)一(yi)樣

焊接選用40*40國標鋼材，壁厚2mm

經(jing)氬弧焊接而(er)成，焊點無需打磨(mo)即非常平整

外觀經高(gao)溫靜電噴(pen)涂，顏(yan)色鮮艷，易(yi)清潔耐油污(wu)，光鮮亮麗

UV噴涂面板，線條清晰，不褪色

配置(zhi)(zhi)帶(dai)鎖止(zhi)裝(zhuang)置(zhi)(zhi)的萬(wan)向移(yi)(yi)動腳(jiao)輪(lun)，移(yi)(yi)動方便，鎖止(zhi)安全可靠

（四）六、技(ji)術參數(shu)

外觀尺寸800×800×100mm

工作溫度：-50℃～50℃

適用車型：東風1120GA
