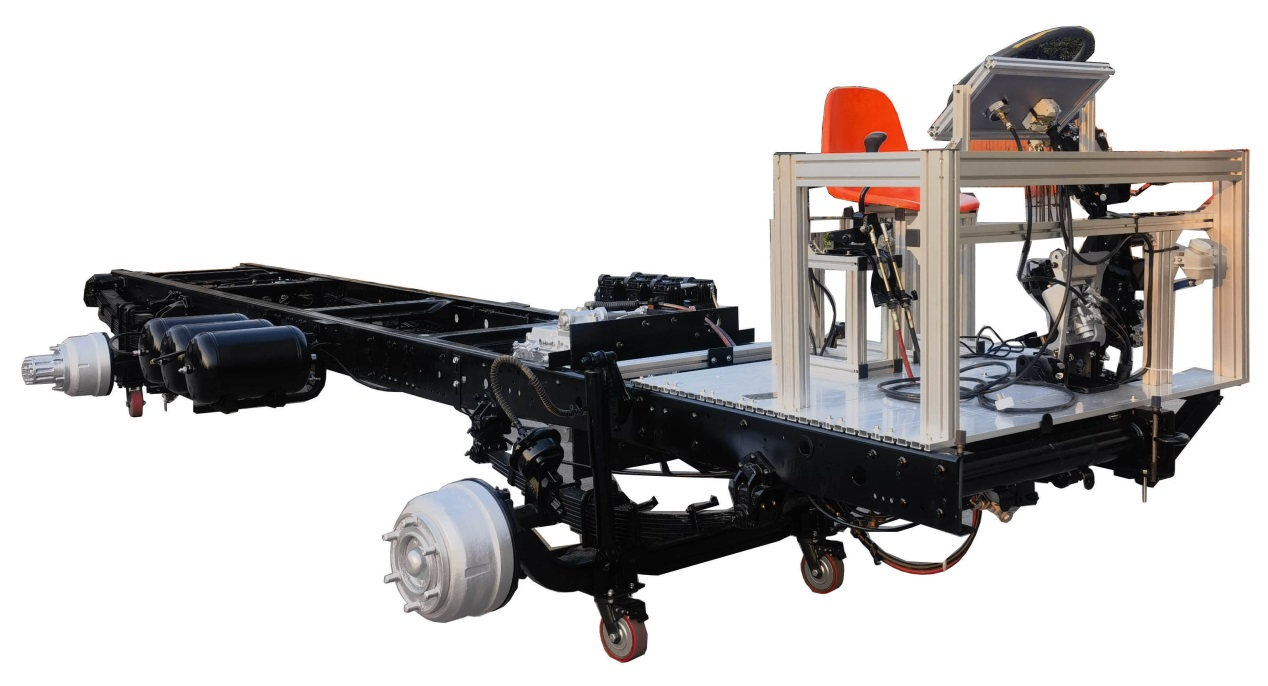

東風底盤系統綜合實訓臺
一、產品簡(jian)介
采(cai)用(yong)東風天錦底盤(pan)(pan)系(xi)(xi)(xi)統(tong)(tong)(tong)(tong)(tong)制作而成。涵蓋(gai)(gai)有(you)汽車懸(xuan)架系(xi)(xi)(xi)統(tong)(tong)(tong)(tong)(tong)、變速器(qi)傳動系(xi)(xi)(xi)統(tong)(tong)(tong)(tong)(tong)、轉向系(xi)(xi)(xi)統(tong)(tong)(tong)(tong)(tong)、氣(qi)壓制動系(xi)(xi)(xi)統(tong)(tong)(tong)(tong)(tong)、以(yi)及(ji)行駛(shi)系(xi)(xi)(xi)統(tong)(tong)(tong)(tong)(tong)等。閉(bi)合控制開(kai)關，掛入檔(dang)位，每個系(xi)(xi)(xi)統(tong)(tong)(tong)(tong)(tong)均能(neng)正常動態演示各種工作情況，可(ke)提升對(dui)(dui)載貨汽車底盤(pan)(pan)系(xi)(xi)(xi)統(tong)(tong)(tong)(tong)(tong)結構(gou)(gou)的了解(jie)。同(tong)時可(ke)完成對(dui)(dui)整車和底盤(pan)(pan)系(xi)(xi)(xi)統(tong)(tong)(tong)(tong)(tong)的拆裝、檢測、維(wei)修等實訓(xun)操作。并(bing)能(neng)實現(xian)汽車二級保養實訓(xun)項(xiang)目。配套各系(xi)(xi)(xi)統(tong)(tong)(tong)(tong)(tong)原理(li)講授資料，使(shi)理(li)論與實踐(jian)相結合，快速掌握載貨汽車底盤(pan)(pan)系(xi)(xi)(xi)統(tong)(tong)(tong)(tong)(tong)的所(suo)有(you)知(zhi)識點。本設備(bei)涉及(ji)技術(shu)領域多，涵蓋(gai)(gai)知(zhi)識面(mian)廣。是(shi)汽車培(pei)訓(xun)機構(gou)(gou)必備(bei)教(jiao)具(ju)之一(yi)。
二、、結構組成：
一體式整車結構框架，大扭矩減速電機，配套齒輪箱，多方位可調節汽車座椅，大面積17mm汽車底板。天錦汽車變速器、前橋、懸架、方向機、方向盤、離合器(qi)、制動踏板、離合器(qi)踏板，變(bian)速器(qi)驅動機構、制動總(zong)泵(beng)、傳(chuan)動軸(zhou)、汽(qi)車大梁、驅動橋(qiao)、差速器、半軸(zhou)，制動鼓；座椅、減速驅動電機、控制系統(tong)等組成。配套設備(bei)使用(yong)說明書(shu)及實訓指導書(shu)。
三、功能(neng)特點
1、動態演示功能：接通開關，驅動電機開始運轉，踩下離合器踏板，掛入相應檔位，釋放離合器踏板，帶變速器緩慢運行(xing)。帶動(dong)傳動(dong)系統(tong)工作運行(xing)。整車開始行(xing)駛。動(dong)力由驅動(dong)電機將動力輸出-動力傳遞離合器-變速器-傳動軸-車輪，車輪緩慢轉動，同時可以更換各個檔位，充分展示動態動力傳遞路線。轉動方向盤，動力由方向盤、轉向機-轉向拉桿-車輪-車輪轉動，了解動力走向及工作原理，踩下離合器，掛入空擋。踩下制動踏板，四個車輪制動，車輪停止。整體設備為開放形式(shi)。運動機構一目了然(ran)。
2、懸掛系拆裝與檢測。懸掛系統的了解及工作原理，拆裝工藝和懸架系統六、技術參數，掌握減震器的安裝方法，拆裝減震彈簧的注意安全事項。充分了解懸架系統在整車中的重要作用。
3、轉向系拆裝與檢測。包含轉向系統的組成：轉向機，拉桿球體，方向盤，方向管柱，方向機等部件，了解轉向機的內部結構和工作原理，轉向機的安裝位置，轉向機的拆裝實訓，助力泵的工作環境及工作原理，拉桿球體的損壞與否的判別與更換，后驅動輪的轉向驅動的工作原理。
4、傳動系拆裝與檢測。包含變速器，傳動軸等部件，變速器為解剖形式，使變速器內部結構及運動情況清晰可見，通過檔位的改變，可直觀了解動力的走向及輸出方式，離合器的使用和工作原理，離合器的拆裝等實訓。
5、制動系拆裝與檢測。制動系統的組成，包含對制動總泵，制動分泵，真空助力器，前剎車片，后剎車鼓等部件的了解，充分掌握底盤制動系統的工作原理，制動盤制動片的更換，制動系統的排空操作等實訓。
6、汽車底盤綜合實訓。整體了解底盤系統的鏈接關系，底盤系統的工作原理，底盤系統的二級保養等操作。
四、實(shi)訓項目
1、汽車(che)前橋的拆卸與組裝實(shi)訓；
2、東(dong)風(feng)汽車前懸架系統的拆卸(xie)與(yu)組裝(zhuang)實訓
3、東風汽(qi)車方向(xiang)機(ji)的拆卸(xie)與組裝實訓
4、東風汽(qi)車轉(zhuan)向(xiang)機構的(de)拆卸與組裝實訓
5、東風汽車方向盤的的拆卸與組(zu)裝實訓
6、東風(feng)汽車前束的(de)調整實訓
7、東(dong)風汽車變速箱的拆(chai)卸與(yu)組裝實訓
8、東風汽車(che)離合器的拆卸與更換實訓(xun)
9、東風(feng)汽車(che)傳動軸的拆卸(xie)與組裝(zhuang)實訓
10、東風汽車后(hou)驅(qu)動橋的拆卸與組裝(zhuang)實訓
11、東風汽車后(hou)懸(xuan)架的拆卸與(yu)組(zu)裝實(shi)訓
12、東風汽車半(ban)軸的拆卸(xie)與組裝實(shi)訓
13、東風汽車后輪制動(dong)系統的拆卸(xie)與組裝實訓
14、東風汽車前(qian)輪制動系統的拆卸與組裝實(shi)訓
15、東風(feng)汽車(che)制動系(xi)統液壓油的排空實(shi)訓
16、東風汽車輪胎的拆卸與組(zu)裝實訓
五、、制(zhi)作工(gong)藝
選用40*40國標鋼材，壁厚2mm。
經氬弧焊接而成，焊點無需(xu)打磨(mo)即非(fei)常(chang)平(ping)整(zheng)。
外(wai)觀(guan)經高溫(wen)靜電噴涂，顏色鮮(xian)艷，易清潔耐油污，光(guang)鮮(xian)亮麗。
高清UV噴涂面板，線條清晰，不褪色。
六、、技(ji)術參數
外觀尺寸：3000mm × 1650mm × 1300mm(長×寬×高)
工(gong)藝：汽車油漆高溫烤漆處理(li)；轉動部件外(wai)加裝防護(hu)裝置(zhi)。
型號：東風汽(qi)車底盤
工作電壓：220v
電機功率：250W
減速比：60:1
氣源：0.8KPA、
