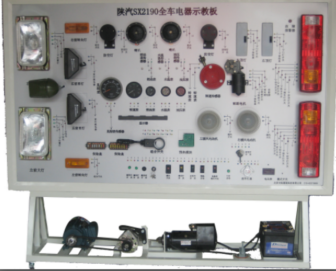

陜汽SX2190全車電器系統實訓臺

一、產(chan)品簡介

本產品以陜汽2190全車電器實物為基礎，展示全車電器系統的結構組成和工作過程。適用于中高等職業技術院校，普通教育類學院和汽車培訓機構。能夠滿足各類院校對陜汽2190全車電器系統的理論和實踐相結合的教學需要。本實訓臺功能齊全、操作方便、安全可靠。

二、結構組成

汽車部(bu)件包含(han)：燈(deng)光系(xi)(xi)(xi)(xi)統(tong)(tong)、儀表系(xi)(xi)(xi)(xi)統(tong)(tong)、起動系(xi)(xi)(xi)(xi)統(tong)(tong)、充電(dian)系(xi)(xi)(xi)(xi)統(tong)(tong)、轉向信號系(xi)(xi)(xi)(xi)統(tong)(tong)、喇叭、空調系(xi)(xi)(xi)(xi)統(tong)(tong)、室內燈(deng)系(xi)(xi)(xi)(xi)統(tong)(tong)、門(men)控燈(deng)、雨刮系(xi)(xi)(xi)(xi)統(tong)(tong)、音(yin)響系(xi)(xi)(xi)(xi)統(tong)(tong)等。

設備臺(tai)架包含(han)：一(yi)(yi)體(ti)式設備框架，數據(ju)檢測區(qu)，實(shi)物安裝區(qu)、設備故障設置(zhi)區(qu)、工作(zuo)臺(tai)、一(yi)(yi)體(ti)式工具箱、充(chong)電驅動(dong)電機、蓄電池、電源總開關等組成。配套設備使用說明，實(shi)訓指導資料(liao)、產品合格證、保修卡。

三、實(shi)訓項目：

1、燈光(guang)系統零(ling)部件認(ren)知(zhi)、結構組成、線路測量(liang)、故(gu)障診斷與排除、拆裝(zhuang)等實訓

2、儀表系(xi)統零部件(jian)認知、結構組成(cheng)、線路測量(liang)故障(zhang)診斷與排除(chu)、、拆(chai)裝等實訓

3、起動(dong)系統零部(bu)件認知、結構組成、線(xian)路測量、故障診斷與排除、拆(chai)裝等實訓、

4、充電系統零(ling)部件(jian)認知、結構(gou)組成、線路測量、故障診斷(duan)與(yu)排(pai)除、拆裝等實訓(xun)

5、信號及(ji)喇叭零(ling)部件認知、結構組成、線路(lu)測量(liang)、故障(zhang)診(zhen)斷與排(pai)除、拆裝(zhuang)等實訓

6、雨刮(gua)系統(tong)零部件認知(zhi)、結構組成、線路測量、故障診斷與(yu)排除(chu)、拆(chai)裝等實訓(xun)

7、音響系統(tong)零部(bu)件認知、結(jie)構組成、線(xian)路測量、故障診(zhen)斷與排(pai)除、拆(chai)裝等實訓

四、能特點：

1、動態運行功能：操作各個系統開關，各個系統均可正常工作，包含所有全車電器及電控系統。各單元可以獨立或整體工作，控制各個系統的故障開關可實現各個系統的故障設置，使真實的故障再現，提供考核操作。

2.顯示功能：

儀表顯示(shi)(shi)(shi)單元，實時顯示(shi)(shi)(shi)發(fa)(fa)動機(ji)的(de)各項數據(ju)，包含燃油顯示(shi)(shi)(shi)、氣壓顯示(shi)(shi)(shi)，發(fa)(fa)電機(ji)的(de)充電顯示(shi)(shi)(shi)等。LED燈實時顯示執(zhi)行器的(de)工作(zuo)狀態。

3.檢測功能：

檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子   測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.

4.故障設置功能：

故(gu)(gu)障設(she)置(zhi)(zhi)系統(tong)，在臺架(jia)的隱秘處，設(she)有故(gu)(gu)障設(she)置(zhi)(zhi)系統(tong)，根(gen)據設備實際運行的特點，設置多個故障點，可模擬真實的(de)故(gu)障(zhang)在現，提供了解故(gu)障(zhang)，判斷故(gu)障(zhang)，診(zhen)斷故(gu)障(zhang)，排除故(gu)障(zhang)等操作。

配套智能(neng)考核(he)系(xi)統(tong)。該(gai)系(xi)統(tong)分為(wei)兩種模式，數字(zi)鍵(jian)盤(pan)故障設(she)置系(xi)統(tong)和無線(xian)網絡智能(neng)化(hua)故障設(she)置系(xi)統(tong)。數字(zi)鍵(jian)盤(pan)故障設(she)置系(xi)統(tong)采用(yong)0-9數(shu)字(zi)(zi)鍵盤，輸入故(gu)障(zhang)代碼(ma)(ma)數(shu)字(zi)(zi)后(hou)既可完成故(gu)障(zhang)設置，顯示故(gu)障(zhang)代碼(ma)(ma)，可以任意設置故(gu)障(zhang)；

智能考核(he)(he)系(xi)(xi)統(tong)是通(tong)過(guo)計算機(ji)控制、采集所(suo)有(you)教(jiao)學(xue)(xue)設(she)備的所(suo)有(you)故(gu)(gu)障(zhang)(zhang)的教(jiao)學(xue)(xue)系(xi)(xi)統(tong)，并且可以(yi)(yi)管理學(xue)(xue)生(sheng)信息，分(fen)數自動計算，考核(he)(he)設(she)備可以(yi)(yi)任(ren)意分(fen)配(pei)給每個(ge)學(xue)(xue)生(sheng)，自動傳輸學(xue)(xue)號，允(yun)許(xu)學(xue)(xue)生(sheng)分(fen)批考核(he)(he)并具有(you)單機(ji)模式(shi)與(yu)多機(ji)模式(shi)考核(he)(he)，可以(yi)(yi)任(ren)意組合或設(she)置設(she)備故(gu)(gu)障(zhang)(zhang)，操(cao)作(zuo)單元采用中文人機(ji)對話，允(yun)許(xu)聯網(wang)考核(he)(he)或脫機(ji)考核(he)(he)。學(xue)(xue)生(sheng)與(yu)老(lao)師操(cao)作(zuo)簡單方便。該(gai)系(xi)(xi)統(tong)可模擬真實的故(gu)(gu)障(zhang)(zhang)在現，提供了解(jie)故(gu)(gu)障(zhang)(zhang)，判斷(duan)故(gu)(gu)障(zhang)(zhang)，診斷(duan)故(gu)(gu)障(zhang)(zhang)，排除故(gu)(gu)障(zhang)(zhang)等(deng)考核(he)(he)操(cao)作(zuo)。

5.識圖功能：

控制面板采用優質鋁塑板為面板，面板繪有高清晰度系統彩色電路原理圖（與原廠電路圖相對應）， 為學員提供汽車電路的識圖、讀圖、畫圖的學習過程。

6.安全防護功能：

蓄(xu)電(dian)池與電(dian)器(qi)用電(dian)設(she)備之間(jian)安裝總(zong)電(dian)源(yuan)開(kai)(kai)關(guan)，在臺架不使用時，斷(duan)開(kai)(kai)開(kai)(kai)關(guan)，可以保護(hu)設(she)備和蓄(xu)電(dian)池。

五、產品工藝

臺架底座采用優(you)質鋼材(cai)焊接而(er)成，外形經過酸(suan)洗(xi)處理，再經過高溫噴涂(tu)，使其表面光滑亮麗，耐油污，易(yi)清潔(jie)。

上(shang)箱(xiang)采用鋼板(ban)激光切割(ge)，板(ban)金折彎工藝，開口整齊、無(wu)毛邊，表面無(wu)焊點(dian)。背(bei)部為三(san)開門設計，可以全(quan)部打開，方便維(wei)修維(wei)護(hu)。

大面積工作臺，臺面為2040*300mm，可以放置教學資料，測量工具、診斷設備等。

工(gong)(gong)具(ju)箱(xiang)為工(gong)(gong)作臺下面，帶有(you)鑰匙(chi)可上鎖，方便檢修工(gong)(gong)具(ju)管(guan)理(li)。

驅動電機為220V電源，用來驅動發電機，完成充電系統的實訓科目，帶有漏電保護器，保證教學安全。

★直流電機用于驅動發動機轉速信號裝置，來模擬發動機的轉速。轉速調節采用自主研發方波控制（100mm*56mm），轉速調整方便快速。

設(she)備腳(jiao)輪(lun)方(fang)便移動，并能隨時鎖止(zhi)，保證教(jiao)學安全(quan)。

六、技術參數

外形尺寸：2040mm×750mm×1900mm（長×寬×高）；

使用車型：陜汽2190

動力電源：220V交流電壓；

工作電壓：24V直流電壓；

工作溫度：-50℃～50℃；

電   機:  220V/2.2KW

顏    色：解放藍

蓄電池：60AH/12V（2塊）
