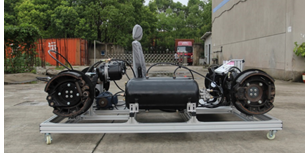

陜汽SX2190氣壓剎車系統實訓臺

一、產品簡介

本產品陜汽2190軍車原車制動系統制作而成，能分展示載貨汽車氣壓制動系統的結構組成及安裝位置并能使其動態運行在運行中，觀察了解載貨汽車氣壓制動系統的工作原理及工作過程是汽車維修培訓機構必備設備之一

二(er)、結構組成(cheng)

選用陜汽2190汽車制動系統原車材料，包含制動總泵、制動分泵，電動(dong)(dong)(dong)(dong)空(kong)氣(qi)泵，儲氣(qi)筒，前后剎車機構(gou)、斷氣(qi)剎手閥(fa)、繼動(dong)(dong)(dong)(dong)閥(fa)、快放閥(fa)、四回(hui)路保護閥(fa)、排水閥(fa)、安全閥(fa)、干燥器及限壓閥(fa)總成、前后輪制(zhi)動(dong)(dong)(dong)(dong)蹄總成、制(zhi)動(dong)(dong)(dong)(dong)凸輪、制(zhi)動(dong)(dong)(dong)(dong)臂、制(zhi)動(dong)(dong)(dong)(dong)底板、座椅(yi)、氣(qi)壓表(biao)、設備臺架，等組件，配套汽車氣(qi)壓制(zhi)動(dong)(dong)(dong)(dong)系(xi)統實驗臺操作(zuo)說(shuo)明及制(zhi)動(dong)(dong)(dong)(dong)系(xi)統指導資料

按原(yuan)車布(bu)置裝配在臺架上，氣壓(ya)表顯示(shi)工作(zuo)氣壓(ya)， 面板上繪制氣壓制動系統的工作原理，配套汽車制動系統實(shi)驗臺使(shi)用操作(zuo)與實(shi)訓課題的實(shi)訓指(zhi)導書

三、實訓(xun)項目(mu)

1、陜汽2190氣壓制動系統配件的認知了解實訓

2、陜汽2190氣壓制動系統零部件拆裝實訓

3、陜汽2190氣壓制動系統的制動蹄更換實訓

4、陜汽2190氣壓制動系統的工作原理實訓

5、陜汽2190氣壓制動系統總泵的結構原理實訓

6、陜汽2190氣壓制動系統總泵的拆裝實訓

7、陜汽2190氣壓制動系統的分泵結構原理與拆裝實訓

8、陜汽2190氣壓制動系統的間隙調整實訓

四(si)、主(zhu)要功能

展示功能(neng)：按照原車布局，展示汽車氣壓(ya)制動系統的結構(gou)組成與(yu)安裝位置了解汽車氣壓(ya)制動系統的管路連接

動態運行(xing)：真(zhen)實(shi)的演示氣壓制動系統工作原(yuan)理，包含制動腳剎，制動鉗抱(bao)死釋放腳

剎，制動器(qi)釋放回位

顯示(shi)功能：氣(qi)壓表實(shi)時顯示(shi)當前(qian)氣(qi)壓的變化(hua)；

★故障設置：可以任意設置每一個車輪制動系統的故障，包含：剎車暴死，無剎車，剎車不回位，個別車輪失控的故障
五、制作工藝

嚴格按照原(yuan)車(che)布(bu)局安裝每個零部件(jian)與真(zhen)車(che)一樣

焊接選用40*40國標鋼材，壁厚2mm

配置座椅

經氬弧焊(han)接(jie)而(er)成(cheng)，焊(han)點無需打(da)磨即非常平整

外觀(guan)經高溫靜電噴涂，顏色鮮艷，易清潔耐油污，光(guang)鮮亮麗

汽車(che)部件整體全新

高清UV噴涂面板，線條清晰，不褪色

配置帶鎖(suo)止裝置的萬向移動(dong)腳輪，移動(dong)方便，鎖(suo)止安(an)全可靠

配置漏電保(bao)護(hu)器，使(shi)操作安全性(xing)大大提高，

六、、技術(shu)參數：

外形尺寸：1550×1250×800mm

電源：220V

壓(ya)縮機：0.8MPA

容積：30升

功率1.5KW

萬向腳輪(lun)：2.5寸

工作溫度：-50℃～50℃
