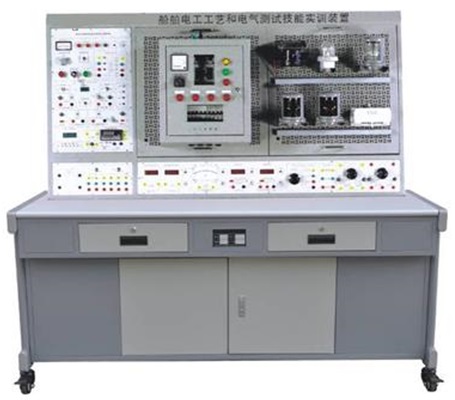

船舶電工工藝和電氣測試技能實訓裝置”是根據中華人(ren)民共和(he)(he)(he)國海事局《海船(chuan)船(chuan)員(yuan)(yuan)適(shi)任考(kao)(kao)試(shi)與評(ping)估大綱》對船(chuan)員(yuan)(yuan)所要求的(de)(de)實操(cao)技能(neng)而(er)研制(zhi)的(de)(de)，可(ke)完(wan)成操(cao)作級輪機和(he)(he)(he)定時 人(ren)員(yuan)(yuan)規定的(de)(de)評(ping)估項(xiang)目(mu)《船(chuan)舶(bo)電(dian)(dian)工工藝和(he)(he)(he)電(dian)(dian)氣(qi)測(ce)試(shi)》的(de)(de)培(pei)(pei)訓(xun)及技能(neng)評(ping)估，適(shi)合船(chuan)舶(bo)類相關專(zhuan)業(ye)的(de)(de)實訓(xun)教(jiao)學，也可(ke)作為各培(pei)(pei)訓(xun)機構、技能(neng)鑒定站(zhan)（所）的(de)(de)技能(neng)考(kao)(kao)核、評(ping)估設備。該實訓(xun)裝置(zhi)提(ti)供電(dian)(dian)源(yuan)控制(zhi)屏、交直(zhi)流電(dian)(dian)源(yuan)、儀器(qi)儀表、實訓(xun)模(mo)塊及元(yuan)器(qi)件、工具等(deng)配(pei)置(zhi)、配(pei)置(zhi)齊全(quan)實訓(xun)方便
一(yi)、技(ji)術性能
1.輸入(ru)電壓：三(san)相四(si)線（或三(san)相五線）～380V±10% 50HZ
2.工作環境：環境溫(wen)度范圍為(wei)-5℃～+40℃ 相對(dui)濕度＜85%（25℃）海拔＜4000m
3.裝置(zhi)容量：＜1.5kVA
二、裝(zhuang)置配備
1.交(jiao)流電源
(1)提供三(san)相固(gu)定380V交流(liu)電(dian)(dian)(dian)源(yuan)，配(pei)備一(yi)臺三(san)相調壓器（規格為1.5kVA，0～450V及(ji)單相0～250V連續可調），交流(liu)電(dian)(dian)(dian)源(yuan)輸出(chu)處設有(you)(you)過(guo)(guo)流(liu)保護裝置(zhi)，相間(jian)、線間(jian)過(guo)(guo)電(dian)(dian)(dian)流(liu)及(ji)直接短(duan)路均能(neng)自動(dong)保護。配(pei)有(you)(you)一(yi)只指針式交流(liu)電(dian)(dian)(dian)壓表，通(tong)過(guo)(guo)轉換(huan)開(kai)關切換(huan)可指示三(san)相電(dian)(dian)(dian)網和三(san)相調壓輸出(chu)。
(2)控制屏(ping)側面(mian)設有一路三相(xiang)四芯(xin)電源插座和(he)兩路固定交流220V多功能電源插座。
2.直流電源
(1)提供一(yi)路0～30V、1A可調穩壓(ya)電源，具有(you)軟截止(zhi)短路保護和自動恢(hui)復功能，設有(you)電壓(ya)輸出(chu)指示。
(2)高壓(ya)直流電(dian)(dian)源兩(liang)路(lu)：提供(gong)220V、0.5A穩壓(ya)電(dian)(dian)源及0～250V、3A連(lian)續可調穩壓(ya)電(dian)(dian)源各一(yi)路(lu)，并設有電(dian)(dian)壓(ya)輸出指示。
(3)提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一(yi)組。
3.儀器(qi)儀表
(1)真(zhen)有效值交流數字電壓表(biao)一只：測量(liang)范圍0～500V，量(liang)程自動(dong)判斷(duan)、自動(dong)切換，精(jing)度0.5級(ji)，三位(wei)半(ban)數顯。
(2)真(zhen)有效(xiao)值交流(liu)數字電流(liu)表(biao)一(yi)只：測量范圍0～5A，量程自(zi)動(dong)判斷(duan)、自(zi)動(dong)切換，精度0.5級(ji)，三位半數顯，具有超量程報(bao)警、指示及切斷(duan)總電源(yuan)功能。
(3)直(zhi)(zhi)流(liu)數顯(xian)電(dian)壓表一只：測量(liang)范圍0～600V，分200mV、2V、20V、200V、600V四檔(dang)，直(zhi)(zhi)鍵開關切換，三位半數字顯(xian)示(shi)，輸(shu)入阻抗10MΩ，精度0.5級(ji)，具有超量(liang)程(cheng)報(bao)警、指示(shi)及切斷總電(dian)源等功能(neng)。
(4)直流數顯毫安(an)表(biao)一只：測量(liang)范圍(wei)0～2000mA，分2mA、200mA、2000mA三檔(dang)，直鍵開(kai)關切換(huan),三位半數字顯示,精度0.5級，具有超量(liang)程報(bao)警、指示及切斷總電源等功能(neng)。
(5)功(gong)率、功(gong)率因數表一只：由一套微(wei)電腦(nao)，高速、高精度(du)A/D轉換(huan)芯片和(he)全數顯電路構成(cheng)。通過鍵控、數顯窗口實現人機(ji)對(dui)話的智能控制模式(shi)。為(wei)了(le)提高測(ce)量范圍和(he)測(ce)試精度(du)，將被測(ce)電壓(ya)、電流(liu)瞬時(shi)值的取樣信號經A/D變換(huan)，采用專用DSP計算有功(gong)功(gong)率、無功(gong)功(gong)率。功(gong)率的測(ce)量精度(du)0.5級，電壓(ya)、電流(liu)量程分別為(wei)450V、5A，可(ke)測(ce)量負載(zai)的有功(gong)功(gong)率、無功(gong)功(gong)率、功(gong)率因數及負載(zai)的性(xing)質；還可(ke)以貯(zhu)存、記錄15組(zu)功(gong)率和(he)功(gong)率因數的測(ce)試結果數據，并可(ke)逐組(zu)查詢。
(6)提供三(san)刀雙擲(zhi)轉換開關(guan)及三(san)刀三(san)擲(zhi)轉換開關(guan)各(ge)一只。
(7)提供能耗制動及反接制動專用電(dian)阻各一組。
4.實訓(xun)組件(jian)(jian)及實訓(xun)元器(qi)件(jian)(jian)
(1)網(wang)孔實操板
提(ti)供不銹(xiu)鋼網孔(kong)板一塊，通過搭配元器(qi)件，學生可自(zi)行在(zai)網孔(kong)板上固定、安裝(zhuang)、布局、走線和(he)調試，能(neng)培養學生的動(dong)手能(neng)力和(he)操作(zuo)技能(neng)。
(2)實訓(xun)元器(qi)件
包括時(shi)間繼電器(qi)、熱繼電器(qi)、交流接觸器(qi)、熔斷(duan)器(qi)、斷(duan)路器(qi)、帶燈按(an)鈕、U形導軌、溫(wen)度繼電器(qi)、船用(yong)電纜等。
(3)實訓(xun)組件
提供(gong)安裝有電(dian)阻(zu)、電(dian)容、二極(ji)管、三極(ji)管、晶閘管、場效應管、單結管等元件的線路板一塊，
完成各個元器件參數的測(ce)試。
配備(bei)一只帶鏡面式指針電流(liu)表和一只電流(liu)互感器(qi)。
(4)電(dian)磁制(zhi)動器(qi)一(yi)臺：用于對電(dian)磁制(zhi)動器(qi)進行檢測與間隙的調整(zheng)。
(5)小(xiao)型電氣控制箱一(yi)個。
(6)焊接線路板所(suo)用(yong)元(yuan)器件和萬能線路板一套(tao)
(7)刷形轉換開關一只(zhi)：用于拆(chai)裝訓練
(8)萬能焊(han)接線(xian)路板及相關的(de)元器件一(yi)套(tao)：用于焊(han)接實訓
(9)船用(yong)電纜連接(jie)專用(yong)附件一(yi)套
(10)船用燈(deng)具及開關一(yi)套：用于(yu)船用照明(ming)設備(bei)的維護及檢修(xiu)實(shi)訓。
5.電機
(1)船(chuan)用三相鼠籠(long)式異步電機(ji) 一臺
(2)直流他(ta)勵電動機(ji) 一臺
(3) 三(san)相鼠籠式異步電動機 一臺
三(san)、實訓項目
1.萬用表的使用
2.電子元器件的檢測
3.多用(yong)鉗形(xing)電流表的使(shi)用(yong)、儀(yi)表符號(hao)的認識(shi)
4.交流電壓(ya)表、電流表、功率表的使用
5.直流電(dian)壓表、電(dian)流表的使用
6.便攜式兆(zhao)歐(ou)表(biao)的使用
7.交流(liu)繼(ji)電器、熱繼(ji)電器、時間(jian)繼(ji)電器等的拆裝(zhuang)和組裝(zhuang)
8.溫度繼電器(qi)、接觸器(qi)的維護、參數調整
9.測量(liang)電磁制動器(qi)間隙的方法
10.電子線路板(ban)焊(han)接(jie)
11.電機多種控制線路的安裝（如星三角降壓啟動(dong)、正反(fan)轉(zhuan)控制、能耗(hao)制動(dong)、反(fan)接制動(dong)等等）
12.電氣控制箱(xiang)的(de)維護與保養(yang)
13.船用(yong)電機的維(wei)護和保(bao)養
14.直(zhi)流電(dian)機的電(dian)刷與換向器的調整與維護
15.電纜的使用
16.船(chuan)用照明設(she)備(bei)的維護(hu)（船(chuan)用燈具的檢修）
17.船用基(ji)本照明線路的(de)接線
18.船用電纜(lan)的選用、切割、端(duan)頭連接(jie)
19.電纜絕緣故障的查找
