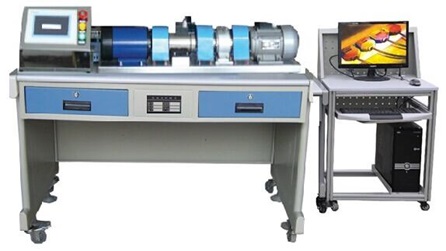

一、產(chan)品概(gai)述：
交直流電機檢測集直(zhi)流電(dian)機(ji)、三相(xiang)異步電(dian)機(ji)兩(liang)類電(dian)機(ji)對應(ying)的(de)(de)機(ji)械(xie)特(te)性(xing)、電(dian)氣特(te)性(xing)的(de)(de)測(ce)試(shi)和教學實訓(xun)于(yu)一(yi)體，配(pei)套(tao)先(xian) 進的(de)(de)檢測(ce)控制手段，對以上各(ge)種(zhong)運行方式進行定量分(fen)析，采(cai)(cai)集電(dian)機(ji)運行的(de)(de)各(ge)種(zhong)參(can)數(shu)。學生可(ke)通過(guo)一(yi)個嵌入式觸摸屏(ping)電(dian)腦實現采(cai)(cai)集數(shu)據(ju)的(de)(de)顯(xian)示、系統控制、加載控制、直(zhi)流調速控制等。
一臺(tai)基于W i n C E ( 中 文 版 )  操(cao)作系統 、內嵌HMIBuilder嵌入版組態(tai)軟件的(de)觸摸(mo)屏(ping)是唯一的(de)人機界(jie)面(mian)，它在系統中作為數據輸(shu)入、顯(xian)示監控(kong)及 控(kong)制終(zhong)端。該終(zhong)端采(cai)(cai)用RS-485接口(kou)采(cai)(cai)集模(mo)塊進行通(tong)訊，數據采(cai)(cai)集模(mo)塊將傳感器的(de)檢測值上傳給(gei)終(zhong)端進行顯(xian)示或用于監控(kong)，本款教學(xue)設(she)備(bei)(bei)的(de)終(zhong)端還可下達操(cao)作指令給(gei)執(zhi)行模(mo)塊從而(er)實(shi)(shi)現(xian)(xian)對(dui)程控(kong)設(she)備(bei)(bei)的(de)調節，進而(er)實(shi)(shi)現(xian)(xian)對(dui)電(dian)機電(dian)樞(shu)電(dian)壓及負(fu)荷的(de)控(kong)制。
二、產(chan)品主要設(she)備及參(can)數
1.三(san)相異(yi)步電動機： 三(san)相交流380V/50Hz，Y形接法。 功率370W轉(zhuan)速1500轉(zhuan)/分鐘
2.直(zhi)流(liu)電動(dong)機(ji)： 電樞電壓直(zhi)流(liu)220V 勵(li)磁電壓直(zhi)流(liu)220V 功率355W 轉(zhuan)速1500轉(zhuan)/分鐘
3.加(jia)(jia)載(zai)設備： 供電(dian)電(dian)源24V 激(ji)磁電(dian)流(liu)0~0.6A 加(jia)(jia)載(zai)能力(li)0~6N.m
4.直(zhi)流24V可(ke)調(diao)節電(dian)源：
0~24V電樞(shu)電壓(ya)輸出電壓(ya)輸出線性 可控(kong)(kong)，控(kong)(kong)制(zhi)信號4-20mA。
5.220V直(zhi)流調速器(qi)：
0~220V可調(diao)電樞電壓(ya)輸出電樞電壓(ya) 線性可控，控制信(xin)號4-20mA。
220V直流勵磁電壓輸(shu)出。
6.人(ren)機(ji)界面(mian)設備：7寸高亮TFT液晶顯示屏(ping)，分(fen)(fen)辨率800×400，四(si)線電阻式觸摸屏(ping)，分(fen)(fen)辨率1024×1024。WinCE(中文版) 操作系統，內(nei)(nei)嵌HMIBuilder嵌入(ru)版組(zu)態軟(ruan)件無(wu)限(xian)點。主頻400M，內(nei)(nei)存64M，存儲設備128M電子盤。工(gong)作電源(yuan)DC24V具有兩(liang)個2.0的(de)USB接(jie)口(kou)(kou)，支持工(gong)程備份及還原(yuan)，支持外部輸入(ru)接(jie)口(kou)(kou)設 備，如USB鼠標鍵(jian)盤等。具備兩(liang)個DB9接(jie)口(kou)(kou)，COM1是RS-232接(jie)口(kou)(kou)，COM2具備一(yi)個RS-232接(jie)口(kou)(kou)和RS-485接(jie)口(kou)(kou)
7.系列采集模塊(kuai)4路模擬量(liang)輸出(chu)模塊(kuai),
8路模(mo)(mo)擬量輸入(ru)模(mo)(mo)塊, 8.動態扭矩傳感器 測量旋轉電機扭矩，量程0~±5N.m 線性輸出(chu)0~±5V (正反方向)
9.電流(liu)傳感器
隔離型(xing)直流(liu)電流(liu)傳感(gan)器，量程0-5A，0~±5V線性(xing)輸出(chu) (正(zheng)反方向(xiang))
隔離型直流電流傳(chuan)感(gan)器，量程0-10A，0~±5V線性輸(shu)出 (正反方向)
10.轉速(su)測量模塊 電源(yuan)電壓DC10~24V 檢測距(ju)離約5mm
11.RTU模塊 Modbus協議通訊，模塊地址手動可設
具備開關量輸入、繼(ji)電器輸出、模擬量輸入、脈沖計數等功能
具備三相電(dian)壓、電(dian)流(liu) 、有(you)功 、無功、功率(lv)因數、頻率(lv)等檢測(ce)功能(neng) 具有(you)兩個通(tong)訊口
12.基于觸摸屏的(de)組(zu)態軟件運(yun)行環境 實(shi)(shi)現(xian)(xian)數據采集及顯示 實(shi)(shi)現(xian)(xian)電拖系(xi)統的(de)系(xi)列控制(zhi)操(cao)作
13.電拖(tuo)實訓(xun)系統規格(ge) 長×寬×高(gao)120×60×100（cm） 重(zhong)量約(yue)55kg。
三、產品主要功能
1、交流電機(ji)空(kong)載試驗、空(kong)載特性曲線(xian)測定(ding)、機(ji)械特性曲線(xian)測定(ding)效率(lv)測定(ding)、轉(zhuan)速測量。
2、直流電(dian)機(ji)：空載特性實(shi)(shi)驗(yan)、特性曲線測(ce)定、加載實(shi)(shi)驗(yan)、電(dian)機(ji)調速實(shi)(shi)驗(yan)、效(xiao)率測(ce)定、轉速測(ce)量(liang)。
