一、概

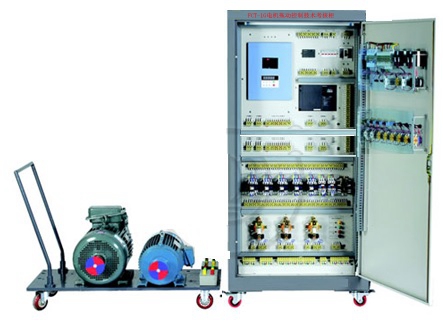

電機(ji)(ji)拖(tuo)動控(kong)(kong)制(zhi)(zhi)技(ji)術考核柜可(ke)完成"電工技(ji)術"、"工廠(chang)電氣(qi)控(kong)(kong)制(zhi)(zhi)"、"電機(ji)(ji)拖(tuo)動及控(kong)(kong)制(zhi)(zhi)"等多門課(ke)程的(de)電機(ji)(ji)啟動控(kong)(kong)制(zhi)(zhi)。裝置資源開放(fang)，以(yi)工業控(kong)(kong)制(zhi)(zhi)器(qi)(qi)及控(kong)(kong)制(zhi)(zhi)對象(xiang)為(wei)主(zhu)體，同時加入了現代控(kong)(kong)制(zhi)(zhi)新技(ji)術（變頻調速控(kong)(kong)制(zhi)(zhi)器(qi)(qi)、軟啟動器(qi)(qi)），可(ke)充分(fen)培(pei)養學生的(de)實際動手能力。本裝置采用用標準配電柜為(wei)主(zhu)體柜及Y系(xi)列2.0KW三相異步(bu)電動機(ji)(ji)，355W直流他例電機(ji)(ji)為(wei)控(kong)(kong)制(zhi)(zhi)對象(xiang)。適用于職業類院(yuan)校及各類職業教育培(pei)訓(xun)機(ji)(ji)構的(de)實訓(xun)教學考核鑒定。
二、特 點
1.裝置采用標(biao)準配電柜(ju)為主體(ti)柜(ju)，正面柜(ju)門為兩扇(shan)對(dui)開(kai)式，一(yi)邊為電氣實(shi)訓電路(lu)的(de)控制按鈕、信號(hao)指示燈和(he)儀表，另一(yi)邊為空門，在操作時可打開(kai)此門觀測電氣的(de)動作情況(kuang)，該配電柜(ju)占地(di)面積小，外形美觀；
2.裝置中配(pei)有實訓(xun)所需的各種低(di)壓電(dian)(dian)(dian)器(qi)(qi)(qi)，如軟啟動(dong)器(qi)(qi)(qi)、變頻調速器(qi)(qi)(qi)、接觸(chu)器(qi)(qi)(qi)、熱繼電(dian)(dian)(dian)器(qi)(qi)(qi)等，電(dian)(dian)(dian)氣(qi)控制線(xian)路元器(qi)(qi)(qi)件都(dou)裝在(zai)電(dian)(dian)(dian)氣(qi)柜內部(bu)，配(pei)有布線(xian)槽(cao)、接線(xian)端(duan)子；通過端(duan)子學生可自行接線(xian)、布線(xian)，構建控制系(xi)統，實訓(xun)特征明(ming)顯；
3.柜(ju)門(men)上的按鈕開關、指示燈都由(you)學員自(zi)行布局安裝(zhuang)，控制(zhi)柜(ju)和門(men)的內側(ce)裝(zhuang)有接線(xian)端子排(pai)，學員只需要在端子排(pai)上接線(xian)；
4.配(pei)電(dian)柜和配(pei)套的電(dian)機(ji)，真實再現(xian)了(le)工(gong)業現(xian)場電(dian)機(ji)多(duo)種控制系統，也可滿(man)足對(dui)電(dian)氣故(gu)障分析及檢修(xiu)訓練的要求；
三、技術(shu)性能
1.輸入電壓(ya)：三相四線(xian)～380V±10%  50Hz
2.工作環境：環境溫度(du)范圍為-5℃～+40℃ 相對濕度(du)＜85%（25℃）海(hai)拔＜4000m
3.裝置容量：＜7.5kVA
4.安全(quan)保(bao)護(hu)：漏電電流<30mA，安全(quan)符(fu)合(he)國家標準
四、控制柜配備
1.柜體
左、右(you)柜(ju)(ju)(ju)壁(bi)為雙層(ceng)亞光密紋噴塑(su)結構，冷(leng)軋(ya)鋼板、結實牢固。柜(ju)(ju)(ju)體后下側(ce)留(liu)有電源及電機接入端(duan)子，柜(ju)(ju)(ju)體底部設有四個(ge)萬(wan)向輪。
2.內部配(pei)置模塊
用(yong)走線槽把內(nei)部空間(jian)分隔為(wei)不同(tong)區域(yu)，布(bu)(bu)局合理，所(suo)有電(dian)氣(qi)元(yuan)件(jian)接線端(duan)子(zi)均已引到專(zhuan)用(yong)端(duan)子(zi)排上(shang)，學生從端(duan)子(zi)排上(shang)接線/布(bu)(bu)線 ,貼近工業實際現場，實訓特征明顯。斷路器(qi)、熔斷器(qi)、啟(qi)動器(qi)、交(jiao)流接觸器(qi)、中間(jian)繼(ji)電(dian)器(qi)、熱(re)繼(ji)電(dian)器(qi)等按電(dian)氣(qi)設計要(yao)求合理分布(bu)(bu)于柜內(nei)。
五(wu)、項目
1)三相鼠籠(long)異步(bu)電動機(ji)的啟(qi)動電路
1.三相異步電動(dong)機的(de)點(dian)動(dong)控制(zhi)電路安裝與維修
2.三相異步電(dian)動機的自鎖控制電(dian)路安裝(zhuang)與(yu)維修(xiu)
3.按鈕/接觸器手動控制的三相異步電(dian)(dian)動機星(xing)－三角啟動電(dian)(dian)路(lu)安裝與維修
4.時間繼(ji)電(dian)(dian)器自動(dong)控(kong)制(zhi)的三相異(yi)步電(dian)(dian)動(dong)機星－三角啟動(dong)電(dian)(dian)路安裝與(yu)維修
5.QX13-13自(zi)動控制的三相異(yi)步電(dian)動機(ji)星－三角啟動電(dian)路(lu)安裝與維修
2)三相鼠(shu)籠(long)異步電動(dong)機可逆控(kong)制電路
1.按鈕(niu)互鎖的三相異步電動機正反轉電路安(an)裝(zhuang)與維修
2.接觸器(qi)互鎖的三相(xiang)異步(bu)電(dian)(dian)動機正(zheng)反轉電(dian)(dian)路的安裝與維修
3.復合互鎖的(de)三相異(yi)步電動機正反轉電路的(de)安裝與(yu)維修(xiu)
4.工作臺自動往返行(xing)程控制電路(lu)的安(an)裝(zhuang)與維(wei)修
3)直流電機控制電路
1.電(dian)樞回路串電(dian)阻(zu)起動(dong)及調速
2.減壓(ya)起動及降低電源電壓(ya)調速
3.弱磁(ci)調速
4)工業新技術電機(ji)控制電路
1.電機軟起動器的認(ren)知
2.基于軟起動器(qi)的(de)三相(xiang)異步電(dian)動機的(de)啟(qi)動電(dian)路(lu)的(de)安裝(zhuang)與維修
3.電機(ji)變(bian)頻調(diao)速控制器的認知
4.基于變頻(pin)器(qi)控制的三(san)相異步電(dian)動機的啟動調速電(dian)路(lu)的安(an)裝與維修
5.直(zhi)流(liu)電機(ji)的(de)PWM調速。
