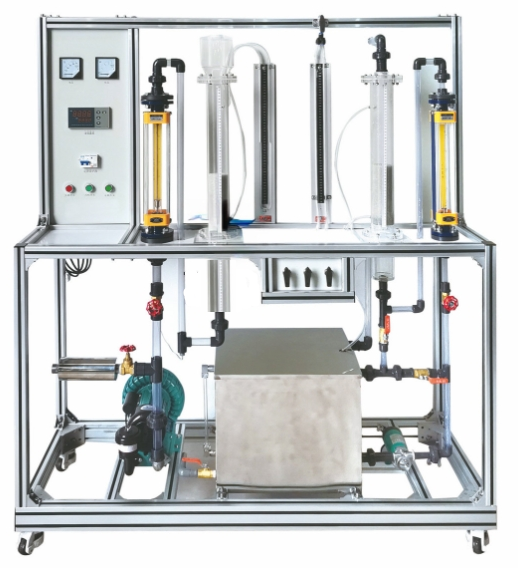

FCHG-24固體流態化演示實驗裝置

一(yi)、裝置特點

1、整(zheng)個裝(zhuang)置美觀大方，結構設計合理，整(zheng)體(ti)感強，具備強烈(lie)的工程化氣(qi)息，能夠充分體(ti)現現代化實驗室的概念。

2、設備整體為自行式框架(jia)結構，并安裝有禁錮腳，便于系統的拆卸檢(jian)修和搬運。

3、本實驗(yan)裝(zhuang)置床體部分(fen)采用(yong)全(quan)透明優質有(you)機玻璃制(zhi)作，實驗(yan)現象清晰，方(fang)便(bian)學生(sheng)觀(guan)察。

4、本(ben)實驗裝置聚式和散式流(liu)態化現象直觀(guan)、穩定，具有良好的實驗效(xiao)果。

5、裝置設計(ji)可(ke)360度觀察，實(shi)現全(quan)方位(wei)教學與(yu)實(shi)驗。

二、裝置功能

1、觀(guan)察聚式(shi)和散式(shi)流(liu)化實驗現象及它們間的區別。

2、掌(zhang)握流體通(tong)過顆(ke)粒床(chuang)層流動特性(xing)的測量方(fang)法。

3、測定床層的堆積密度和空隙率(lv)。

4、分別測定氣床和水床的流(liu)化曲(qu)線和臨(lin)界流(liu)化速度。

三、設(she)計參數

常(chang)壓、常(chang)溫(wen)操作。

流化床內流速 0.2m/s、流化床內壓降 0.06—0.6KPa。

液體流量：40-400L/h。

氣體流量：2.5-25 m3/h。

四、公用設施

水：裝置自帶水箱，連(lian)接自來水。實(shi)驗時經水泵(beng)進(jin)入流(liu)化床后循(xun)環(huan)使用。

電：電壓AC220V，功率1kW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

氣(qi)：空氣(qi)來(lai)自(zi)(zi)低噪(zao)聲風機（自(zi)(zi)帶氣(qi)源）。

實驗物料：石英砂，外配設(she)備(bei)：無

五(wu)、主要設備

1、鼓風(feng)機：旋渦氣泵,功率 370W。

2、水泵(beng)為不銹鋼(gang)增壓泵(beng)，功(gong)率260W。

3、流化(hua)床管內徑(jing)：φ70mm；高(gao)：700mm,優質(zhi)全透明有機玻璃(li)材質(zhi)；固定床高(gao)度(du)可達(da)150mm,流化(hua)范(fan)圍可達(da)550mm，床體(ti)上標有刻度(du)。

4、流體發布(bu)器及顆粒(li)支撐板，40目不銹鋼。

5、床體顆粒(li)填充物為粒(li)徑(jing)徑(jing)0.8mm玻璃珠，球(qiu)形度(du)0.9。

6、流量(liang)測量(liang)：采用轉子流量(liang)計測量(liang),液體(ti)流量(liang)：40-400 L/h,氣體(ti)流量(liang)：2.5-25 m3/h。

7、壓差(cha)(cha)(cha)測量：氣體(ti)床(chuang)層(ceng)壓差(cha)(cha)(cha)測量采用倒(dao)U型壓差(cha)(cha)(cha)計，液體(ti)床(chuang)層(ceng)壓差(cha)(cha)(cha)測量采用U型壓差(cha)(cha)(cha)計。

8、溫(wen)(wen)度(du)測(ce)(ce)量與(yu)控(kong)制系統(tong)(tong)：含(han)溫(wen)(wen)度(du)傳感(gan)(gan)器、溫(wen)(wen)度(du)儀(yi)(yi)表等(deng)(deng)。溫(wen)(wen)控(kong)傳感(gan)(gan)器: 采用(yong)Pt100型(xing)鉑熱電(dian)(dian)阻(zu)測(ce)(ce)溫(wen)(wen)，不銹鋼探頭,數字顯示(shi)，精度(du)等(deng)(deng)級±0.1%；溫(wen)(wen)度(du)儀(yi)(yi)表：輸入采用(yong)數字校正系統(tong)(tong)，內(nei)置常(chang)用(yong)熱電(dian)(dian)偶和熱電(dian)(dian)阻(zu)非線(xian)性校正表格，測(ce)(ce)量精確(que)穩定，產品(pin)已(yi)獲第三方權威(wei)機構(gou)檢測(ce)(ce)獲得CE認證標志(zhi)。

9、水箱(xiang)：容積約90L,帶貯水排空(kong)底(di)閥，管(guan)路循環回水與泵(beng)吸入口間隔(ge)板(ban)設計(ji)。

10、空(kong)氣(qi)緩沖罐：304不銹鋼制作(zuo)，對空(kong)氣(qi)進(jin)行緩沖穩壓后輸入床體。

11、管路：透明材質，壁厚(hou)≥2.0mm。

12、接觸器(qi)、開關、漏電保護(hu)空(kong)氣(qi)開關。

13、儀表(biao)柜：測控、電(dian)器設備(bei)在實驗架上。

14、外形尺寸：1600×550×1800mm（長×寬×高(gao)），外形為可移動式設(she)計，帶剎車輪，高(gao)品(pin)質(zhi)鋁(lv)合金(jin)型材(cai)框架，無焊接(jie)點，安裝拆(chai)卸方便，水平調(diao)節(jie)支(zhi)撐型腳(jiao)輪。

15、工(gong)(gong)程化標識：包含(han)設備(bei)(bei)位號(hao)、管路流向箭頭及標識、閥(fa)門位號(hao)等工(gong)(gong)程化設備(bei)(bei)理

念配套(tao)，使學(xue)生(sheng)處于安(an)全的實驗(yan)操作環境中，學(xue)會工程(cheng)化(hua)管路標識(shi)認知，培(pei)養學(xue)生(sheng)

工程化理(li)念。

六、測控組(zu)成
