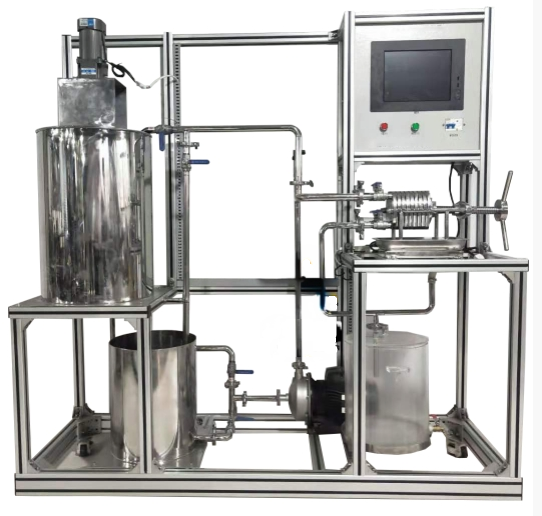

FCHG-14型恒壓過濾實驗裝置

一(yi)、裝置特點

1、整(zheng)個裝(zhuang)置美觀大方(fang)，結構設計合理，整(zheng)體(ti)感強(qiang)，具(ju)備強(qiang)烈(lie)的(de)工(gong)程化氣息(xi)，能(neng)夠充分體(ti)現現代化實驗室的(de)概念。

2、設備整體(ti)為自行式框架(jia)結(jie)構，并(bing)安裝有(you)禁錮腳，便于(yu)系統的拆卸檢修和搬運。

3、整套設備除去特殊材(cai)料外均采用(yong)(yong)工業用(yong)(yong)304不銹鋼(gang)制造，所有裝(zhuang)備均進行(xing)精細拋光處理，體現了整個(ge)裝(zhuang)置的工藝完美性。

4、該實驗裝置是(shi)由過濾板、過濾框(kuang)(kuang)組成的(de)小型工業(ye)用不(bu)銹鋼板框(kuang)(kuang)過濾機，能(neng)完(wan)整地(di)體現(xian)了板框(kuang)(kuang)壓濾機的(de)構(gou)造和操(cao)作流(liu)程。

5、濾板采用平面螺紋網狀形(xing)，結構先進，容易(yi)清(qing)洗，能有效(xiao)延長各種濾膜的使用壽(shou)命。

6、產品所有(you)密封部件(jian)均采用硅橡膠或(huo)氟橡膠（耐(nai)酸耐(nai)堿）密封圈，耐(nai)高溫、耐(nai)腐蝕、無(wu)(wu)毒、無(wu)(wu)滲漏，設備(bei)采用機械壓緊方(fang)式(shi)，密封性能(neng)好。

7、裝置(zhi)設(she)計可360度觀察，實(shi)現全方位教學與(yu)實(shi)驗。

6、整(zheng)套系統采用標準工(gong)(gong)業儀表控制系統，可進行(xing)化(hua)工(gong)(gong)原理(li)實驗，也是過程自動(dong)化(hua)及化(hua)工(gong)(gong)檢測儀表實驗的良好平(ping)臺。

二、裝置功(gong)能

了(le)解可洗(xi)暗流式板(ban)框(kuang)過(guo)濾機的結(jie)構、板(ban)框(kuang)排列順(shun)序及操作；

2、測(ce)定(ding)一定(ding)條件(jian)下的恒壓過濾常數(shu)和比阻(zu)；

3、測定不同(tong)壓力下(xia)濾餅的壓縮(suo)指數；

4、學習洗滌(di)速(su)率測定方(fang)法及操作；

6、全觸摸集(ji)成化控制，高(gao)穩定數據(ju)傳輸(shu)，硬件加密。

三、設計參數

板框：過濾面積 0.0245m2。

過濾壓力：0～0.2MPa。

過濾常數K: 1.0×10-4—5.0×10-4m3/m2，qe：0.1—0.5，θe：100-400

壓縮性指數 s ：0.1-0.3，物性常數 k：1.0×10-9—3.5×10-9

溫度：0--50℃。

四、公用設施

水：裝置自(zi)帶水箱，連接自(zi)來水。實驗(yan)時經高壓泵進入過濾(lv)器后循環使用。

電：電壓AC220V，功率1kW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：固體CaCO3，外配設備：秒表。

五、主要(yao)設(she)備

1、304不銹鋼板框：共4塊(kuai)框2塊(kuai)洗滌(di)板3塊(kuai)非洗滌(di)板，過濾板框截面Φ100mm，0.45um有機PP過濾膜。

2、304衛生級不銹鋼漿料罐：φ400×550mm，電(dian)機拌(ban)漿。

3、調(diao)速(su)(su)電機(ji)：電壓(ya)AC220V，功率120W，攪(jiao)拌器(qi)轉速(su)(su)：0-200r/min。

4、304衛(wei)生級不銹鋼(gang)清水(shui)槽：φ325×350mm，立(li)式貯罐。

5、濾(lv)液量(liang)采用稱重傳(chuan)感器自動測量(liang)裝置，在一組(zu)實驗中，可自動采樣測量(liang)濾(lv)液量(liang)數據，也可通過計(ji)(ji)量(liang)槽(cao)測定(ding)，計(ji)(ji)量(liang)槽(cao)由有機(ji)玻璃(li)制(zhi)成，容(rong)積：約15L，配(pei)刻度尺，頂部帶蓋。

6、壓(ya)力傳(chuan)感器，測量范(fan)圍：0-0.4MPa，精度0.5級(ji)，4-20mA遠(yuan)傳(chuan)輸出。

7、溫度傳感器(qi)：Pt100，分辨率0.1℃，精度0.5%。

8、304不銹(xiu)鋼離心泵：功率750W。

9、管(guan)道、閥門、管(guan)件、接頭均為(wei)304衛生級不銹鋼材質，方便拆裝。

10、電器(qi)：接觸器(qi)、開關(guan)、漏電保護空氣開關(guan)。

12、中(zhong)央(yang)處理(li)(li)器：執(zhi)行速度0.64μs，內存容(rong)量16K，功能(neng)：數(shu)據處理(li)(li)運(yun)算。

13、模(mo)擬模(mo)塊：高達16位分辨率，總(zong)和(he)精度±0.5%，內建(jian)RS485通訊模(mo)式。

14、溫度模(mo)塊：分辨率0.1℃，精度0.5%，內(nei)建RS485通訊(xun)模(mo)式。

15、顯(xian)示(shi)終端：采用一體機平板觸摸(mo)(mo)電(dian)腦，全程數(shu)(shu)字化觸摸(mo)(mo)屏控制操作。HMI：投射式觸控技術，5000萬次觸摸(mo)(mo)點(dian)，內存4G，功能：中央處理器數(shu)(shu)據顯(xian)示(shi)控制。

16、額定電壓：220V，總功率：1.0kW。

17、外形尺寸：1700×550×1700mm（長(chang)×寬×高），外形為可移動(dong)式設計，帶剎(cha)車輪，高品質(zhi)鋁合金型(xing)材框架，無焊接點(dian)，安裝拆卸方便(bian)，水平(ping)調(diao)節支撐型(xing)腳(jiao)輪。

18、工(gong)程(cheng)化標(biao)識(shi)：包(bao)含設(she)備(bei)位號、管路(lu)流向(xiang)箭頭及標(biao)識(shi)、閥門位號等工(gong)程(cheng)化設(she)備(bei)理(li)(li)念(nian)配套(tao)，包(bao)含安全(quan)(quan)警示標(biao)識(shi)，使學生處(chu)于安全(quan)(quan)的實驗操(cao)作環境中(zhong)，學會(hui)工(gong)程(cheng)化管路(lu)標(biao)識(shi)認知，培養學生工(gong)程(cheng)化理(li)(li)念(nian)。

19、配套測控軟件可以實(shi)現實(shi)驗數據實(shi)時在(zai)線(xian)采集(ji)顯示(shi)數據、曲線(xian)及(ji)設備運行(xing)狀態等。通過WIFI技術實(shi)現終端覆蓋(gai)。

六、測控組成
