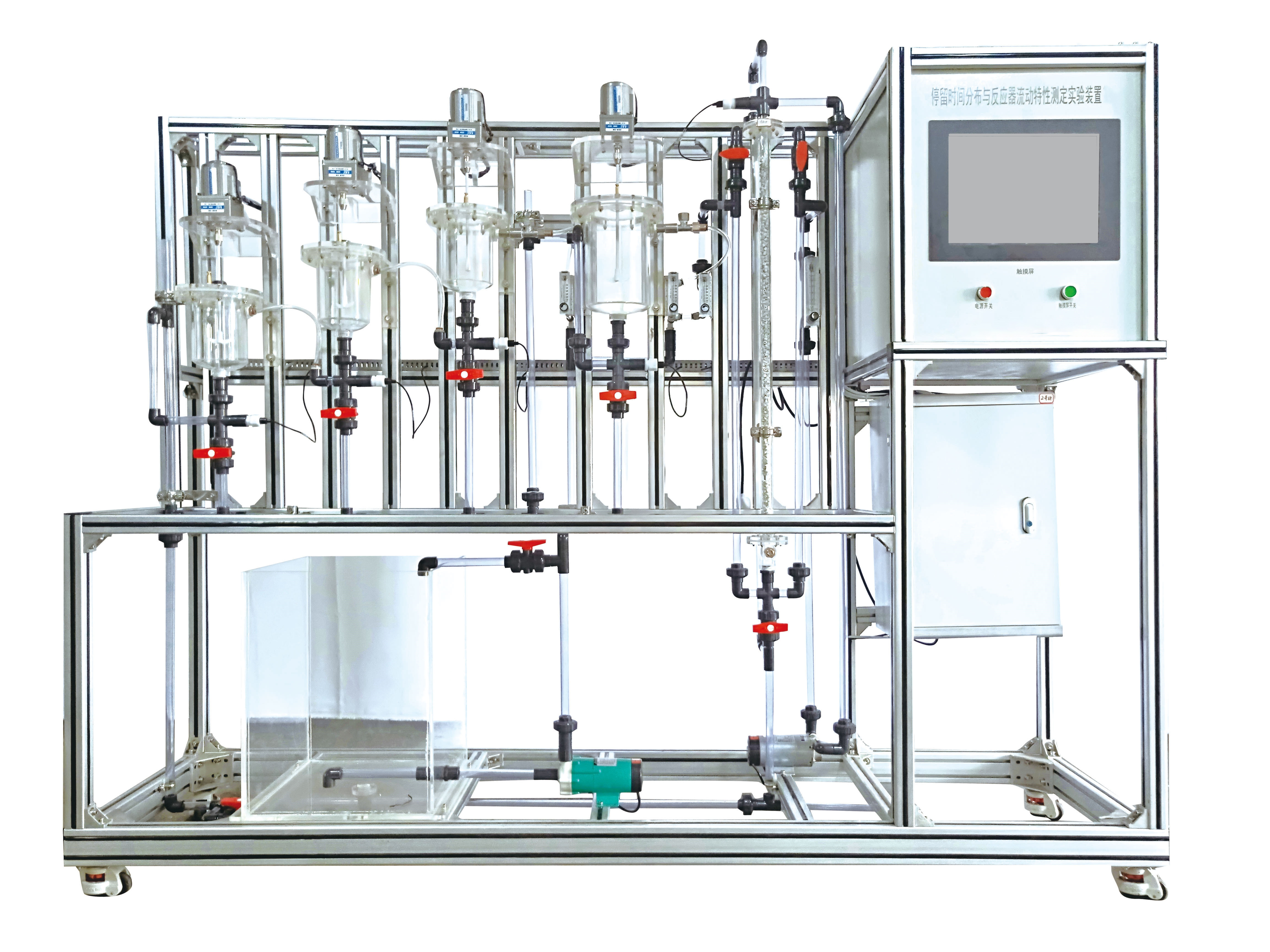

FCHG-56停留時間分布與反應器流動特性測定實驗裝置

一、裝置功(gong)能

1、對(dui)比研究釜式和管(guan)式反(fan)應器停留時間分(fen)布與反(fan)應器流動(dong)特性。

2、通過多釜串聯(lian)模(mo)型參(can)數對釜式(shi)(shi)、管式(shi)(shi)反應器(qi)停留時間分(fen)(fen)布以及返混程(cheng)(cheng)度(du)做分(fen)(fen)析研究，模(mo)型參(can)數N代(dai)表反應器(qi)的返混程(cheng)(cheng)度(du)，N越(yue)大(da)返混程(cheng)(cheng)度(du)越(yue)小(xiao)，進而引導學生(sheng)理解平推流和全混流兩種(zhong)理想模(mo)式(shi)(shi)。

3、裝置可分(fen)別進行(xing)無循(xun)環及(ji)變化(hua)循(xun)環比R操(cao)作，在不同返混(hun)程(cheng)度下(xia)測定管(guan)式反應(ying)器停留時間分(fen)布(bu)。

4、裝置采用脈沖示蹤(zong)法測(ce)定(ding)停留(liu)時間分布，電導儀能準確實時檢(jian)測(ce)記錄各反(fan)應器出口示蹤(zong)劑的濃度，通過軟件(jian)處理得到各項參數。

5、全觸摸(mo)集成化(hua)控制，高穩定(ding)數據傳輸，硬件加密(mi)。

二(er)、設(she)計參數

常溫，常壓操作(zuo)。

單(dan)釜：

水流量：40L/h、平均停留時間（數學期望值）：200-600。

方差：1.0105--3.0105、模型參數N：1.2—2。

三釜：

水流量：40L/h、平均停留時間（數學期望值）：200-600。

方差：1.0105--5.0105、模型參數N：1.2—4。

三、主要(yao)配(pei)置

有機(ji)玻璃反應釜、管(guan)(guan)式反應器(qi)、轉子(zi)流量計、水箱(xiang)、水泵、電(dian)(dian)機(ji)、數字電(dian)(dian)導儀閥(fa)門、管(guan)(guan)道、中央(yang)處理器(qi)、觸摸(mo)屏、高品質鋁(lv)合金(jin)型材框架。

四、公用設施

水(shui)：裝置自(zi)帶透(tou)明水(shui)箱(xiang)，連接自(zi)來(lai)水(shui)接入。

電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：水- KCl。

五(wu)、主要設(she)備

1、釜式(shi)反應器1.0L，透明(ming)有機玻(bo)璃制成，數(shu)量3個。　　　

2、釜式反應器3.0L，透明(ming)有機玻(bo)璃制成，數量1個。

3、管式反應器：直徑Φ35，長度1200mm，填料拉西(xi)環(huan)φ4mm。

4、水(shui)箱：80L，透(tou)明有機玻(bo)璃材質。

5、管路：透明，壁厚≥2.0mm，透明可(ke)視(shi)材質。

6、交流可調(diao)速電機：功率(lv)15W，無級調(diao)速。

7、進水(shui)泵：MP型磁力驅(qu)動(dong)泵，額定功率：15W，額定流量：6L/min。

8、循環泵：額定流量6L/min，揚程3m。

9、數字電導儀：0～2000μS/cm，光(guang)電耦合器隔離保護4-20ma信(xin)號(hao)輸出，電導電極：5支(zhi)。485通訊(xun)接口轉換，標準(zhun)MODBUS  RTU通訊(xun)協議，自動(dong)數據處理與屏幕顯示實驗(yan)曲線(xian)、數據，自動(dong)溫度補償：0-100℃。

10、轉子流量計：流量6-60L/h，水(shui)。

11、中央處理(li)器：執行速度0.64μs，內(nei)存(cun)容量(liang)16K，內(nei)建Ethernet支持Modbus TCP及Ethernet/IP通訊(xun)協議；功(gong)能：數據處理(li)運算(suan)。

12、模(mo)擬量模(mo)塊：高達16位分(fen)辨率(lv)，總和精度±0.5%，內(nei)建RS485通訊(xun)模(mo)式(shi)。

13、采用(yong)一(yi)體(ti)機平板觸(chu)(chu)(chu)摸(mo)電腦，全(quan)程數(shu)字(zi)化(hua)觸(chu)(chu)(chu)摸(mo)屏控制(zhi)操作。HMI：投射式觸(chu)(chu)(chu)控技(ji)術，5000萬次觸(chu)(chu)(chu)摸(mo)點，內存4G，功能(neng)：中央處(chu)理器數(shu)據(ju)顯示控制(zhi)。

14、額定(ding)電(dian)壓：220V，總(zong)功率(lv)：1kW。

15、外形尺寸：2000×550×2000mm（長(chang)×寬×高）外形為可(ke)移(yi)動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方(fang)便，水平調節支撐型腳輪。

16、轉換(huan)模塊(kuai)及在線(xian)監(jian)控軟件一(yi)套。

17、工(gong)(gong)(gong)程化(hua)標識：包含設備位(wei)(wei)號、管(guan)(guan)路(lu)流向箭頭及(ji)標識、閥(fa)門位(wei)(wei)號等工(gong)(gong)(gong)程化(hua)設備理念配(pei)套，使學(xue)生(sheng)處于安全的實驗操作(zuo)環境中(zhong)，學(xue)會(hui)工(gong)(gong)(gong)程化(hua)管(guan)(guan)路(lu)標識認知，培養(yang)學(xue)生(sheng)工(gong)(gong)(gong)程化(hua)理念。

六、測控(kong)組成
