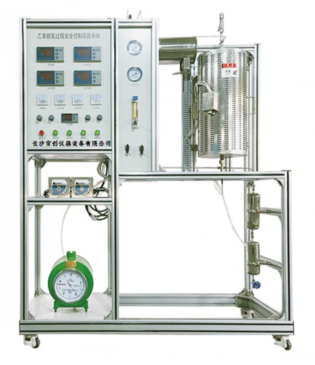

FCHG-57乙醇氣相脫水制乙烯實驗裝置

一、裝置功能(neng)

1、了解以乙(yi)醇氣相(xiang)脫(tuo)水進行制備乙(yi)烯的過程，學會設計(ji)實驗流程和(he)操作；

2、掌(zhang)握乙醇氣相脫水操作條(tiao)件(jian)對產(chan)物收率的(de)影(ying)響，學會獲(huo)取穩(wen)定的(de)工藝條(tiao)件(jian)的(de)方(fang)(fang)法。3、熟固(gu)定床反應器(qi)的(de)特點以及其它有關(guan)設(she)備(bei)的(de)使用方(fang)(fang)法，提高實驗技能。

4、全觸摸(mo)集成化控制，高(gao)穩定(ding)數據傳(chuan)輸，硬件加密。

二、主要配置

開啟式(shi)管(guan)式(shi)爐、反應(ying)管(guan)、質量流(liu)量計、預熱器、蠕(ru)動(dong)泵、壓(ya)力表、閥(fa)門(men)、溫度傳感器、中央處理器、觸摸屏、高品質鋁合金型材(cai)框架(jia)。

三、公用設施

水：裝(zhuang)置需冷卻(que)水，自帶和(he)自來水管相連的接口。

電：電壓AC380V，功率3.5KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗(yan)物料(liao)：乙醇

四、技術參(can)數

1、運行環境(jing)：溫度0-40℃，相(xiang)對濕(shi)度：≤90%RH，電(dian)源：電(dian)壓：220V；工作壓力：<0.5MPa。

2、1 路氣(qi)體(ti)(ti)(ti)管路，氣(qi)體(ti)(ti)(ti)質(zhi)量(liang)流(liu)量(liang)控(kong)制器控(kong)制氣(qi)體(ti)(ti)(ti)流(liu)量(liang)，流(liu)量(liang)規格：200ml/min，N2標定(ding)，準確度：±1%F.S。

3、Φ280*500mm開啟式電阻絲加熱(re)爐，加熱(re)功率1.5KW，加熱(re)形(xing)式：碳化硅(gui)爐+金(jin)屬內襯，最高溫度(du)800℃。

4、管式固(gu)定(ding)床(chuang)反(fan)應器：不銹(xiu)鋼316L，內徑Φ15mm，長度500mm，催化(hua)劑裝填量：1-10ml

5、預熱器(qi)：功率500W，304不(bu)銹(xiu)鋼材質。內(nei)有防返混及防溝流裝置；使用(yong)溫度：室(shi)溫-400℃，使用(yong)壓力(li):常壓。

6、產品冷凝器：316L衛生級不銹(xiu)鋼，Φ76×200mm（316L內(nei)盤管）。

7、氣(qi)液分(fen)離器：容積500mL，316L衛生級不銹鋼。

8、液(ye)體泵(beng)：蠕(ru)動(dong)泵(beng)，轉速范圍0.1～50rpm，流(liu)量：0.2-10ml/min，4～20mA遠程輸出控制。

9、加(jia)料罐:體積500ml，材質：石(shi)英玻(bo)璃，數量1個。

10、濕式氣(qi)體流量計(ji)：額定(ding)流量：0.2m3/h，容(rong)積：2L，精(jing)度(du)：±1%。

11、不銹鋼防(fang)震指針(zhen)壓(ya)力表0-0.25MPa,數量(liang)2個。

12、溫度傳感器：K熱(re)電偶，顯示(shi)分度0.1℃。

13、管(guan)(guan)路(lu)閥門：316L不銹(xiu)鋼(gang)精密(mi)卡套管(guan)(guan)和閥門。

14、節能環保冷(leng)凝系統：溫(wen)度范圍-10～20℃，5L，數字式，控(kong)溫(wen)精度±0.5℃，帶循環水泵。

15、中央處理器(qi)：執行速度0.64μs，內(nei)存容量16K，內(nei)建Ethernet支(zhi)持Modbus TCP及Ethernet/IP通訊(xun)協議；功能(neng)：數據處理運算。

16、模(mo)擬量模(mo)塊：高達16位(wei)分辨率，總和(he)精度±0.5%，內建RS485通(tong)訊模(mo)式。

17、溫(wen)度(du)模(mo)塊：分辨率0.1℃，精度(du)0.5%，內建RS485通訊模(mo)式。

18、采用一體(ti)機平板觸(chu)摸電腦，全程數字(zi)化觸(chu)摸屏控制(zhi)操(cao)作。HMI：投射式觸(chu)控技(ji)術(shu)，5000萬(wan)次(ci)觸(chu)摸點，內存4G，功能：中央處理器數據(ju)顯示控制(zhi)。

19、額定電壓(ya)：380V，總功(gong)率：3.5kW。

20、外形尺寸：1500×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車(che)輪(lun)，高品質鋁(lv)合金型(xing)材框架，無焊接(jie)點，安裝拆卸方便，水平調節支撐型(xing)腳(jiao)輪(lun)。

21、工(gong)程(cheng)化(hua)標(biao)識：包含(han)設備位號、管路(lu)流向箭頭及標(biao)識、閥門位號等工(gong)程(cheng)化(hua)設備理念配套，使學(xue)生處于安全(quan)的實(shi)驗操作環(huan)境(jing)中，學(xue)會(hui)工(gong)程(cheng)化(hua)管路(lu)標(biao)識認知，培養學(xue)生工(gong)程(cheng)化(hua)理念。

22、配(pei)套測控軟件(jian)可以實現實驗數據實時在線采(cai)集顯(xian)示(shi)數據、曲線及(ji)設備運(yun)行狀(zhuang)態等。通過WIFI技術實現終(zhong)端覆蓋(gai)。
