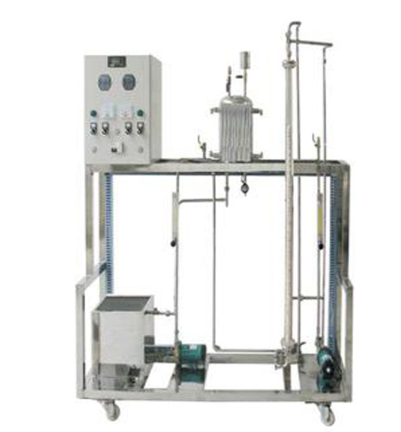

FCHG-58數據型管式反應器流動特性測定實驗裝置

一、裝置功能

1、了解連續均相管式循(xun)環(huan)反應器的返混特性。

2、通過脈沖法測管式反應(ying)器(qi)停留時間分布。

3、分析觀察連(lian)續(xu)均相管(guan)式循環(huan)反應器的流動特(te)征。

4、研究不(bu)同循環比下的返混程度，計算(suan)模型參數n。

二(er)、主要配置

管式(shi)反(fan)應(ying)器(qi)、流量(liang)計、水(shui)箱、循環(huan)泵、數顯電導率儀、閥門、管路(lu)、高品質鋁(lv)合金型材(cai)框架(jia)。

三、公用設(she)施(shi)

水(shui)：裝置自(zi)帶水(shui)箱，連接自(zi)來水(shui)。實驗時由(you)水(shui)箱循(xun)環(huan)(huan)泵送入系(xi)統(tong)，循(xun)環(huan)(huan)使用。

電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：自來水、KCl溶液

四、技術參數

1、運行環境(jing)：溫度0-40℃，相對濕度：≤90%RH。

2、管式(shi)反應器：直(zhi)徑φ35mm，長度1200mm；填料(liao)類型及尺寸：拉(la)西環，Ф4mm。

3、水泵：微型磁(ci)力泵，功率15W。

4、循環泵：不銹(xiu)鋼增壓泵，功率90W。

5、水流(liu)量：6-60L/h和25～250L/h，液(ye)體轉子流(liu)量計，觀(guan)察、控制流(liu)量。

6、電(dian)(dian)(dian)導率儀(yi)：在(zai)線電(dian)(dian)(dian)導率檢測儀(yi)，0-104?S·cm），信(xin)號(hao)輸出(chu)：光(guang)電(dian)(dian)(dian)耦合器隔離保護4-20ma信(xin)號(hao)輸出(chu)，485通(tong)訊接口，自(zi)(zi)動數據(ju)處理與屏幕顯(xian)示實驗曲線、數據(ju)，自(zi)(zi)動溫度補(bu)償：0-100℃。電(dian)(dian)(dian)導電(dian)(dian)(dian)極：1支。

7、控制(zhi)示(shi)蹤(zong)劑加入量5~10ml/次。

8、水(shui)箱(xiang)：約80L。

9、管路(lu)：透明，壁厚≥2.5mm，透明可視材質。

10、中央處理器(qi)：執行(xing)速度(du)0.64μs，內(nei)存容量16K，內(nei)建Ethernet支持Modbus TCP及Ethernet/IP通(tong)訊協議；功能(neng)：數據處理運算(suan)。

11、模擬量模塊(kuai)：高(gao)達16位(wei)分辨(bian)率，總和(he)精(jing)度±0.5%，內建RS485通訊模式。

12、顯示終(zhong)端(duan):采用一體機平板觸摸電腦，全程數字化觸摸屏控制(zhi)操作。HMI：投(tou)射(she)式觸控技術，5000萬(wan)次觸摸點，內存4G，功能(neng)：中(zhong)央(yang)處理器數據顯示控制(zhi)。

13、額定電(dian)壓：220V，總(zong)功(gong)率：1.0kW。

14、外形尺寸：1300×500×2000mm（長×寬(kuan)×高(gao)），外形為可移(yi)動式設計，帶(dai)剎車輪，高(gao)品質鋁合(he)金型材(cai)框架，無焊(han)接點，安裝(zhuang)拆卸(xie)方便，水平調節支撐型腳輪。

15、工(gong)(gong)(gong)程化(hua)標識：包(bao)含設(she)備(bei)位號(hao)、管路流向箭頭及(ji)標識、閥門位號(hao)等工(gong)(gong)(gong)程化(hua)設(she)備(bei)理念配套，使學(xue)(xue)生(sheng)處(chu)于安全的(de)實驗操作(zuo)環(huan)境中，學(xue)(xue)會工(gong)(gong)(gong)程化(hua)管路標識認知，培(pei)養學(xue)(xue)生(sheng)工(gong)(gong)(gong)程化(hua)理念。

16、配套測控軟件可以實現實驗數(shu)(shu)據(ju)實時在線采(cai)集顯(xian)示數(shu)(shu)據(ju)、曲線及設(she)備運行狀態等。通(tong)過WIFI技術實現終(zhong)端(duan)覆(fu)蓋。
