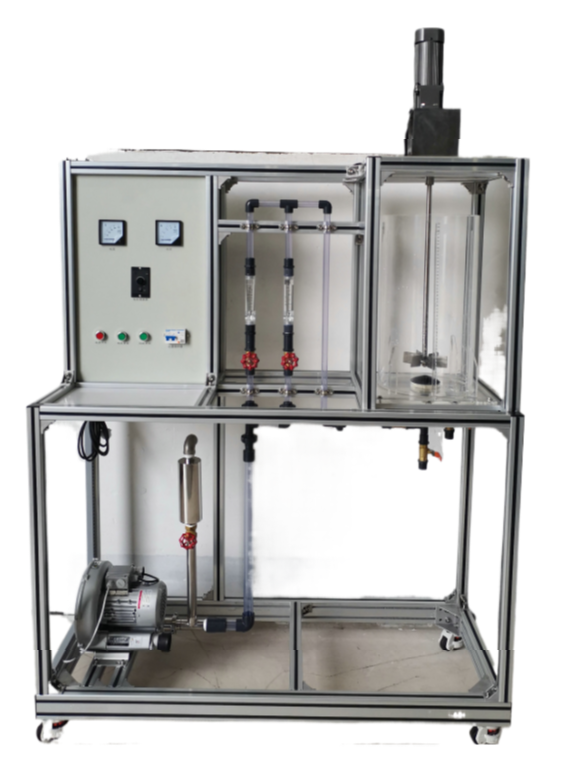

FCHG-60攪拌鼓泡釜中氣液兩相流動特性實驗裝置

一、裝置功能

1、了解攪拌(ban)鼓泡(pao)釜(fu)的結構。

2、觀(guan)察鼓泡釜(fu)中氣(qi)液兩(liang)相流動狀況和(he)分散特性。

3、通過改變進(jin)氣量和攪(jiao)拌速度，測(ce)定含氣率來表征傳質狀(zhuang)況的變化。

二(er)、主要(yao)配置

鼓泡釜、風機(ji)、流量計、攪拌器(qi)、氣(qi)體分布(bu)器(qi)、調速電(dian)機(ji)、氣(qi)體調壓閥、數字(zi)顯示儀(yi)表、高品(pin)質鋁合金型(xing)材框架。

三(san)、公用設施

水(shui)：連接自來(lai)水(shui)接入。

電：電壓AC220V，功率1KW，標準單相三線制。

四(si)、技術參數

1、鼓泡釜(fu)：有機玻璃制(zhi)成(cheng)，直(zhi)徑286mm，容積(ji)20L。

2、攪拌(ban)槳采(cai)用六葉(xie)(xie)直葉(xie)(xie)式渦輪槳，其直徑與釜之比為(wei)3：1。

3、槳(jiang)下設(she)有圓形(xing)氣體(ti)分(fen)布器(qi)，氣體(ti)分(fen)布器(qi)上(shang)均勻分(fen)布直徑為(wei)1mm的(de)小孔(kong)。

4、攪拌(ban)電機：功率200W，轉(zhuan)速1000r/min。

5、測轉速傳感器：霍(huo)爾開(kai)關(guan)。

6、氣體(ti)流(liu)量計：轉子流(liu)量計：60-600L/h 和0.3-3.0m3/h。

7、鼓風機：旋渦氣泵,功(gong)率 550W。

8、溫度傳感(gan)器：Pt100，顯示分度0.1℃。

9、電(dian)器(qi)：接觸器(qi)、開關(guan)、漏電(dian)保護空氣(qi)開關(guan)。

10、304不銹(xiu)鋼管路(lu)、管件及閥門。

11、儀表柜：測控、電(dian)器(qi)設備(bei)在實驗架上(shang)。

12、外(wai)形尺寸：1400×550×1900mm，外(wai)形為可移動式設計，帶(dai)剎車輪，高品質鋁(lv)合金(jin)型材框(kuang)架，無焊接(jie)點，安裝拆(chai)卸方便(bian)，水平調節支撐型腳(jiao)輪。

13、工程化(hua)標識(shi)：包(bao)含設(she)備(bei)(bei)位號(hao)、管路(lu)流向箭頭(tou)及(ji)標識(shi)、閥門位號(hao)等工程化(hua)設(she)備(bei)(bei)理念配套，使(shi)學生處于安全(quan)的實驗操作環境中，學會工程化(hua)管路(lu)標識(shi)認知，培養學生工程化(hua)理念。

五(wu)、測控組成
