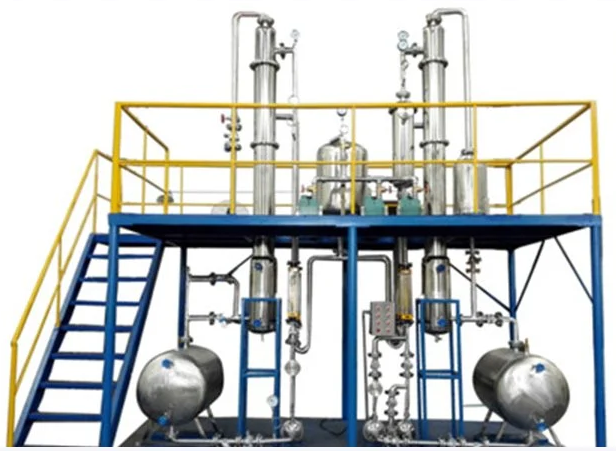

FCHG-61化工設備拆裝綜合實訓裝置（雙塔）

一(yi)、裝置功能(neng)

1.強化手(shou)動操(cao)作技能訓練(lian)。

2.考察學生全面分析(xi)系統、辨別(bie)正誤和迅速決策等能力，在(zai)實踐(jian)中結(jie)合了識圖能力、出具規范清單(dan)、安全操作等各(ge)項理論功底的考察。

3.配套流(liu)體輸送機械、化工儀(yi)表(biao)和機械制圖(tu)等多門課程的教(jiao)學實踐，如管道流(liu)動阻力、管件識辨、離心泵特性、流(liu)量(liang)計(ji)安裝、換熱器特性和四大化工參量(liang)的安裝、檢測、顯示等。

4.掌(zhang)握離心泵(beng)、換熱(re)器、填(tian)料塔的結構、安裝及(ji)使用。

二、設計參數

工作溫度：常溫。

液體流量：0-14.4m3/h。

氣體流量：0-300m3/h。

外形尺寸 長x寬x高：4200x2000x3800mm(可根據實訓場地實際高度和場地面積進行調整)，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。

三、公用(yong)設(she)施

水(shui)：實(shi)訓(xun)過程中水(shui)可循環使用，實(shi)訓(xun)結束(shu)后排空即可。

電：電壓AC380V，功率2kW，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。

實(shi)驗物料：清潔自來水。

四、主要設備

風機：高效旋渦氣泵，流量100m3/h。

304不銹(xiu)鋼列(lie)管換熱器(qi)，換熱面(mian)積1.0m2。

不銹鋼離心泵：功率750W，流量0-7.2m3/h。

304不銹鋼儲罐(guan)φ650x900mm。

304不銹鋼(gang)儲罐φ500x650mm。

304不銹鋼(gang)填料塔DN200。

過濾器DN40。

閥門,法蘭及管道（DN15,DN25,DN32,DN50）。

耗(hao)材一套：螺栓螺母、法蘭密(mi)封墊、活接密(mi)封墊等(deng)。

輔(fu)助工具(ju)：套筒扳(ban)手(shou)、橡皮錘、木榔頭(tou)、鐵榔頭(tou)、螺絲刀、開口扳(ban)手(shou)、活頭(tou)扳(ban)手(shou)。

五、測控組(zu)成
