一、產品(pin)概述
電梯門機構安裝與調試實訓考核裝置是根據當前真實電(dian)梯(ti)門機(ji)構的(de)裝調和維(wei)保(bao)(bao)需(xu)求而開發的(de)一種(zhong)電(dian)梯(ti)門機(ji)構實訓(xun)(xun)考核(he)的(de)平臺(tai)。適用(yong)于各職(zhi)業(ye)(ye)院校、技(ji)工類學校的(de)電(dian)梯(ti)安(an)裝與維(wei)保(bao)(bao)、樓宇(yu)自(zi)動化、機(ji)電(dian)自(zi)動化等電(dian)梯(ti)相關專業(ye)(ye)以及職(zhi)業(ye)(ye)資格(ge)鑒定中心和培訓(xun)(xun)考核(he)機(ji)構。

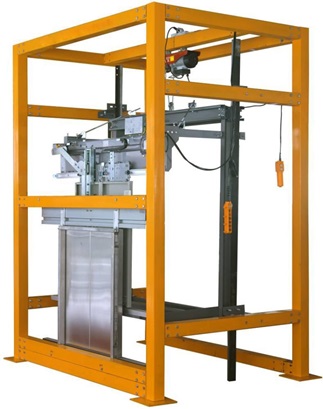

本(ben)裝置主要(yao)由鋼結構(gou)(gou)框架(jia)、電動(dong)(dong)葫(hu)蘆、門(men)(men)框、層門(men)(men)門(men)(men)扇(shan)、層門(men)(men)地(di)坎、層門(men)(men)上坎、轎(jiao)廂(xiang)(xiang)(xiang)龍門(men)(men)架(jia)、轎(jiao)廂(xiang)(xiang)(xiang)門(men)(men)扇(shan)、轎(jiao)廂(xiang)(xiang)(xiang)門(men)(men)地(di)坎、門(men)(men)機(ji)、導(dao)軌、導(dao)軌支架(jia)、導(dao)靴等部件組成。學生根據隨機(ji)文(wen)件資(zi)料說明，在鋼結構(gou)(gou)框架(jia)內進行(xing)安裝與調整(zheng)，使其符合(he)電梯(ti)門(men)(men)系統(tong)相關規范要(yao)求。并通過(guo)轎(jiao)廂(xiang)(xiang)(xiang)架(jia)的(de)上下(xia)運(yun)動(dong)(dong)模擬轎(jiao)廂(xiang)(xiang)(xiang)在井道(dao)中(zhong)的(de)運(yun)行(xing)，當平層時，門(men)(men)機(ji)構(gou)(gou)能夠(gou)(gou)帶動(dong)(dong)轎(jiao)廂(xiang)(xiang)(xiang)門(men)(men)與層門(men)(men)開閉，轎(jiao)廂(xiang)(xiang)(xiang)離開后，層門(men)(men)緊閉。另外，能夠(gou)(gou)使學生直觀地(di)看到門(men)(men)機(ji)構(gou)(gou)的(de)全部器件及整(zheng)個機(ji)械動(dong)(dong)作(zuo)過(guo)程(cheng)，更有效(xiao)地(di)幫助學生掌握其工(gong)作(zuo)原理。
二、產品特點
采用了(le)鋼結構電梯(ti)井(jing)道平臺設計，整體外觀(guan)簡潔明(ming)了(le)；
遵(zun)循了模塊化的(de)設(she)計理念，根據電梯安裝工藝要求進行(xing)教(jiao)學實訓式的(de)設(she)計；
采用真實機構器件，使學生學到(dao)的與實際應用的一致；
模擬真(zhen)實(shi)環境(jing)，使其(qi)安裝工(gong)藝與實(shi)際安裝一(yi)致，且(qie)能更(geng)方便的進行其(qi)維保項目的操作；
采用了電動(dong)葫蘆拖動(dong)轎廂架在導軌上的運動(dong)，使(shi)演(yan)示與調試更加(jia)方便。
三、技術(shu)參數
1.電源輸(shu)入(ru)：單(dan)相三(san)線 AC220V 50Hz；
2.工作環境：海拔＜1000m；溫度-10℃～+40℃；濕度＜95%RH無水(shui)珠(zhu)凝結(jie)；環境空氣中不(bu)應含有腐蝕(shi)性(xing)(xing)和易燃性(xing)(xing)氣體；
3.門機：永(yong)磁同步變頻(pin)門機；
4.門(men)機電機額(e)定(ding)電壓：AC100/125V；
5.門(men)機電機額定轉速：180r/min；
6.門機(ji)電機(ji)額定功率：43/94W；
7.開門寬度：800mm；
8.門高度：1000mm；
9.轎門材料：表面噴塑碳素(su)鋼板（可選）；
10.層門材料：不銹鋼板(ban)（可選）；
11.整機功耗：≤0.5KW；
12.整機重量：≤600KG；
13.外形尺(chi)寸：2240mm×1640mm×3000mm（長(chang)×寬×高）。
四、配置清(qing)單
| 序號 | 名稱 | 數量 | 單位 | 備注 |
| 1 | 井道框架 | 1 | 臺 | 材料：Q235 / 表面噴塑處理 |
| 2 | 導軌 | 1 | 套 | T75-3/B |
| 3 | 門機安裝架 | 1 | 套 | 材料：Q235 / 表面噴漆處理 |
| 4 | 電動葫蘆 | 1 | 臺 | PA300 |
| 5 | 層門扇 | 1 | 套 | 不銹鋼 |
| 6 | 門框 | 1 | 套 | 不銹鋼 |
| 7 | 層門機構 | 1 | 套 | 材料：Q235 / 表面噴漆處理 |
| 8 | 層門地坎 | 1 | 條 | 鋁合金 |
| 9 | 層門地坎支架 | 2 | 個 | 材料：Q235 / 表面電鍍處理 |
| 10 | 護腳板 | 1 | 塊 | 材料：Q235 / 表面電鍍處理 |
| 11 | 轎廂門扇 | 1 | 套 | 材料：Q235 /表面噴塑處理 |
| 12 | 門機連接支架 | 1 | 套 | 材料：Q235 / 表面噴漆處理 |
| 13 | 永磁變頻門機 | 1 | 套 | 廠商：杭州/西子孚信；型號：jarless-con；開門方式：中分；額定轉速：180r/min；額定功率：43/94W |
| 14 | 擺臂式異步門刀 | 1 | 套 | 材料：Q235 / 表面電鍍處理 |
| 15 | 轎廂門地坎 | 1 | 條 | 鋁合金 |
| 16 | 安裝與測量工具 | 1 | 套 | 詳見配套工具清單 |
| 17 | 隨機資料 | 1 | 份 | 實訓指導書及相關說明書等資料 |
六、配套工具清單
| 序號 | 名稱 | 型號 | 數量 | 單位 | 備注 |
| 1 | 水平尺 | 600 | 1 | 把 | |
| 2 | 線墜 | 2m | 1 | 把 | 帶磁座 |
| 3 | 卷尺 | 3m | 1 | 把 | |
| 4 | 電梯專用校軌尺 | 單線 | 1 | 套 | |
| 5 | 開口扳手 | 8～10 | 1 | 把 | |
| 6 | 開口扳手 | 10～12 | 1 | 把 | |
| 7 | 開口扳手 | 13～16 | 1 | 把 | |
| 8 | 開口扳手 | 14～17 | 1 | 把 | |
| 9 | 開口扳手 | 18～21 | 1 | 把 | |
| 10 | 開口扳手 | 19～22 | 1 | 把 | |
| 11 | 開口扳手 | 24～27 | 1 | 把 | |
| 12 | 鋼直尺 | 300mm | 1 | 把 | |
| 13 | 一字螺絲刀 | 3×75mm | 1 | 把 | |
| 14 | 十字螺絲刀 | 3×75mm | 1 | 把 | |
| 15 | 活動扳手 | 12寸 | 1 | 把 | |
| 16 | 子彈頭三位插板 | TS-103B | 1 | 把 |
七、實(shi)訓項目
1.導(dao)軌支架與導(dao)軌的安裝與調整；
2.電梯層門地坎的安裝(zhuang)與調整；
3.電梯(ti)轎(jiao)廂門地坎的安(an)裝與調(diao)整(zheng)；
4.電梯(ti)層門門框的安(an)裝與調整；
5.電梯(ti)層門上坎的安裝與調整；
6.電(dian)梯(ti)層門門扇的(de)安(an)裝與調整；
7.門(men)機的安裝與(yu)調整；
8.電梯(ti)轎門的(de)安裝與調整；
9.門刀的安裝與調試；
10.電梯層門(men)地(di)坎與轎廂(xiang)門(men)地(di)坎尺寸的(de)調(diao)整；
11.電梯門機參(can)數的設置與調試；
12.電梯開關(guan)門的調(diao)試；
13.電梯門系(xi)統的保養。
