一、產(chan)品概述
電梯門系統安裝實訓考核裝置是根(gen)據當前(qian)電梯(ti)門系統裝(zhuang)調(diao)和維保需求而開(kai)發的(de)一種電梯(ti)門系統安裝(zhuang)實訓(xun)考核的(de)平(ping)臺。適用(yong)于各職業院校(xiao)、技工類(lei)學校(xiao)的(de)電梯(ti)安裝(zhuang)與維保、樓(lou)宇自動化、機(ji)電自動化等電梯(ti)相關專(zhuan)業以(yi)及職業資格鑒定中心(xin)和培訓(xun)考核機(ji)構。

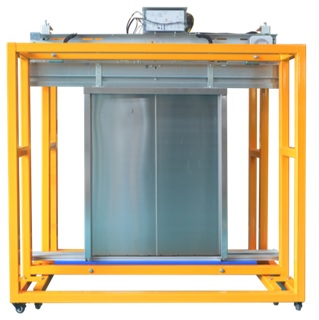

本(ben)裝置主要由鋼結構框(kuang)架(jia)、門(men)(men)(men)(men)(men)(men)框(kuang)、層門(men)(men)(men)(men)(men)(men)門(men)(men)(men)(men)(men)(men)扇、層門(men)(men)(men)(men)(men)(men)地坎、層門(men)(men)(men)(men)(men)(men)上(shang)坎、轎(jiao)廂龍(long)門(men)(men)(men)(men)(men)(men)架(jia)、轎(jiao)廂門(men)(men)(men)(men)(men)(men)扇、轎(jiao)廂門(men)(men)(men)(men)(men)(men)地坎、門(men)(men)(men)(men)(men)(men)機等(deng)部件組成 學生(sheng)根據隨機文(wen)件資料說明，在鋼結構框(kuang)架(jia)上(shang)進(jin)行(xing)(xing)安裝與(yu)調整，使其符合電梯門(men)(men)(men)(men)(men)(men)系統相關規(gui)范(fan)要求。另外(wai)，為能夠(gou)使學生(sheng)更方(fang)便的(de)觀看門(men)(men)(men)(men)(men)(men)系統結構，為能夠(gou)使學生(sheng)更方(fang)便的(de)對轎(jiao)門(men)(men)(men)(men)(men)(men)跟(gen)層門(men)(men)(men)(men)(men)(men)進(jin)行(xing)(xing)操作，該裝置還可把(ba)轎(jiao)門(men)(men)(men)(men)(men)(men)跟(gen)層門(men)(men)(men)(men)(men)(men)進(jin)行(xing)(xing)分離單獨操作。
二、產品特點
整(zheng)體外觀(guan)簡潔明了，占地空間小；
方(fang)便學(xue)員對(dui)門系統內部結(jie)構的認識及(ji)操(cao)作；
方便指導老師對于學員的操作指導及安全監管；
采(cai)用真(zhen)實機構器件(jian)，使學生學到的與實際應用的一致；
轎門跟(gen)層(ceng)門采用分(fen)離式設計方便學生操作。
三、技術參(can)數(shu)
1.電源輸入：單(dan)相(xiang)三線 AC220V 50Hz；
2.工(gong)作環(huan)境：海(hai)拔＜1000m；溫(wen)度(du)-10℃～+40℃；濕(shi)度(du)＜95%RH無水珠凝結(jie)；環(huan)境空氣中不應(ying)含有腐蝕性(xing)(xing)和易燃性(xing)(xing)氣體；
3.門機：永磁同步變頻門機；
4.門機電機額定電壓：AC100/125V；
5.門機電機額定轉速：180r/min；
6.門機(ji)電機(ji)額(e)定功率：43/94W；
7.開門(men)寬度：800mm；
8.門高度：1000mm；
9.轎門材料：不銹鋼(gang)板（可(ke)選）；
10.層門材料：不銹鋼(gang)板(ban)（可選(xuan)）；
11.整機功(gong)耗：≤0.5KW；
12.整機(ji)重量：≤400KG；
13.外形尺寸：1650mm×950mm×1800mm（長×寬×高(gao)）。
四、配置清單
| 序號 | 名稱 | 數量 | 單位 | 備注 |
| 1 | 鋼結構框架 | 1 | 臺 | 材料：Q235 / 表面噴塑處理 |
| 2 | 層門扇 | 1 | 套 | 不銹鋼 |
| 3 | 門框 | 1 | 套 | 不銹鋼 |
| 4 | 層門上坎 | 1 | 套 | 材料：Q235 / 表面噴漆處理 |
| 5 | 層門地坎 | 1 | 條 | 鋁合金 |
| 6 | 層門地坎支架 | 2 | 個 | 材料：Q235 / 表面電鍍處理 |
| 7 | 轎廂門扇 | 1 | 套 | 材料：Q235 /表面噴塑處理 |
| 8 | 永磁變頻門機 | 1 | 套 | 廠商：杭州/西子孚信；型號：jarless-con；開門方式：中分；額定轉速：180r/min；額定功率：43/94W |
| 9 | 擺臂式異步門刀 | 1 | 套 | 材料：Q235 / 表面電鍍處理 |
| 10 | 轎廂門地坎 | 1 | 條 | 鋁合金 |
| 11 | 安裝與測量工具 | 1 | 套 | 詳見配套工具清單 |
| 12 | 隨機資料 | 1 | 份 | 實訓指導書及相關說明書等資料 |
五、配套工具清單
| 序號 | 名稱 | 型號 | 數量 | 單位 | 備注 |
| 1 | 水平尺 | 600 | 1 | 把 | |
| 2 | 線墜 | 2m | 1 | 把 | 帶磁座 |
| 3 | 卷尺 | 3m | 1 | 把 | |
| 4 | 開口扳手 | 8～10 | 1 | 把 | |
| 5 | 開口扳手 | 10～12 | 1 | 把 | |
| 6 | 開口扳手 | 13～16 | 1 | 把 | |
| 7 | 開口扳手 | 14～17 | 1 | 把 | |
| 8 | 開口扳手 | 18～21 | 1 | 把 | |
| 9 | 開口扳手 | 19～22 | 1 | 把 | |
| 10 | 開口扳手 | 24～27 | 1 | 把 | |
| 11 | 鋼直尺 | 300mm | 1 | 把 | |
| 12 | 一字螺絲刀 | 3×75mm | 1 | 把 | |
| 13 | 十字螺絲刀 | 3×75mm | 1 | 把 | |
| 14 | 活動扳手 | 12寸 | 1 | 把 | |
| 15 | 子彈頭三位插板 | TS-103B | 1 | 把 |
六、實(shi)訓(xun)項目
1.電梯層門地坎的安裝與調整；
2.電梯轎廂門(men)地坎的安裝與調整；
3.電梯層門門框的安裝與調整；
4.電梯層(ceng)門上坎(kan)的安裝與調整；
5.電(dian)梯(ti)層(ceng)門門扇(shan)的安(an)裝與調整；
6.門(men)機的安裝與調整(zheng)；
7.電(dian)梯(ti)轎門的(de)安裝與調(diao)整；
8.門刀(dao)的安裝與調試；
9.電梯層門地坎(kan)與轎(jiao)廂門地坎(kan)尺寸(cun)的調整；
10.電梯門(men)機參數的設(she)置與調試；
11.電梯開關門(men)的調(diao)試；
12.電梯門系統(tong)的保養(yang)。
