一、電控高壓共軌柴油發動機實訓臺產品簡介

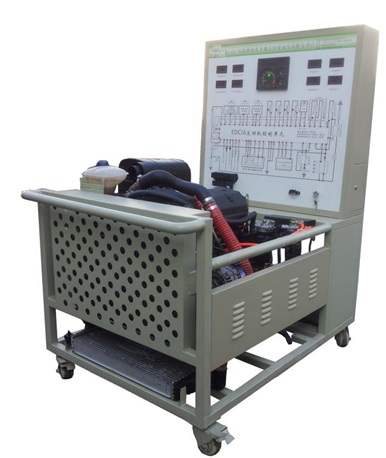

本實(shi)(shi)訓考(kao)核(he)裝(zhuang)置(zhi)采(cai)用依維柯(ke)8143共軌電控(kong)柴(chai)油發(fa)動(dong)機(ji)，整(zheng)套實(shi)(shi)物對象(xiang)包括了發(fa)動(dong)機(ji)總(zong)成(cheng)、供(gong)油系(xi)統(tong)(tong)、潤滑系(xi)統(tong)(tong)、進排氣系(xi)統(tong)(tong)、冷(leng)卻系(xi)統(tong)(tong)、儀表總(zong)成(cheng)、防盜系(xi)統(tong)(tong)和電控(kong)系(xi)統(tong)(tong)等，能清晰展(zhan)示(shi)發(fa)動(dong)機(ji)和各零部件的外形(xing)、安裝(zhuang)位置(zhi)及(ji)連(lian)接關(guan)系(xi)，使學生對柴(chai)油發(fa)動(dong)機(ji)電控(kong)系(xi)統(tong)(tong)有更(geng)為(wei)直觀的認識。
發動(dong)(dong)機(ji)可正常(chang)啟動(dong)(dong)、運(yun)轉、加(jia)速，基本(ben)參(can)數(shu)(shu)與原車(che)一(yi)致。可利(li)用(yong)汽車(che)專(zhuan)用(yong)解碼器檢(jian)測發動(dong)(dong)機(ji)動(dong)(dong)態(tai)數(shu)(shu)據流和(he)(he)靜(jing)(jing)態(tai)故障(zhang)(zhang)代(dai)碼，也可利(li)用(yong)汽車(che)專(zhuan)用(yong)萬(wan)用(yong)表或汽車(che)專(zhuan)用(yong)示波器等檢(jian)測儀(yi)器在相應的檢(jian)測插孔上直(zhi)接(jie)檢(jian)測動(dong)(dong)態(tai)或靜(jing)(jing)態(tai)信號。本(ben)裝置可設置多種類型故障(zhang)(zhang)設置，包括電路、氣路和(he)(he)油路故障(zhang)(zhang)，完(wan)成對學生的綜(zong)合技能考(kao)核(he)。
本實訓臺適合(he)高職(zhi)、職(zhi)業技(ji)工類學校、職(zhi)教中(zhong)心等開(kai)設的汽(qi)(qi)車(che)(che)運用、汽(qi)(qi)車(che)(che)維(wei)(wei)修(xiu)等專業以及(ji)汽(qi)(qi)車(che)(che)維(wei)(wei)修(xiu)工等相關工種(zhong)的汽(qi)(qi)車(che)(che)教學培(pei)訓。
二、電控高壓共軌柴油發動機實訓臺功能特點
1.真(zhen)實可運行的(de)電(dian)(dian)控高壓(ya)共軌柴油發動(dong)機(加(jia)速/減速/怠速工(gong)況正常(chang)），充分展示電(dian)(dian)控高壓(ya)共軌柴油發動(dong)機的(de)組成結構和工(gong)作過(guo)程。
2.實(shi)訓臺面板采(cai)用(yong)4mm厚耐(nai)腐蝕、耐(nai)創(chuang)擊、耐(nai)污(wu)染(ran)、防火、防潮(chao)鋁塑板，表面經(jing)噴涂底漆處(chu)理；面板打印有彩色電(dian)路圖(tu)；學員(yuan)可直觀(guan)對照電(dian)路圖(tu)和(he)(he)電(dian)控(kong)高壓共軌柴油發動機實(shi)物，認識(shi)和(he)(he)分析控(kong)制系統的工作原理。
3.實訓(xun)臺面(mian)板(ban)上安(an)裝有(you)檢測(ce)端子(zi)、可直接在(zai)面(mian)板(ban)上檢測(ce)各傳感(gan)器(qi)、執行(xing)器(qi)、發動(dong)機控制單元管(guan)腳的電(dian)信號(hao)，如電(dian)阻、電(dian)壓、電(dian)流、頻率信號(hao)等。
4.實訓臺面板(ban)上安裝有汽車儀(yi)表，可實時(shi)顯(xian)示發動機轉(zhuan)速、水溫、機油壓(ya)力燈(deng)、充電(dian)指示燈(deng)、電(dian)控(kong)系(xi)統(tong)故(gu)障指示燈(deng)等參數變化。
5.實訓臺(tai)安裝有診(zhen)斷座，可(ke)連接專用或通用型汽車(che)解碼器，對(dui)發(fa)動機電(dian)控(kong)系統進行讀取故障碼、清除(chu)故障碼、讀取數據流等自診(zhen)斷功能。
6.實訓臺配備有(you)油(you)門控制裝置(zhi)，可方便對發動機加速(su)減速(su)。
7.實訓(xun)臺配備有電源總(zong)開(kai)關、水箱防護罩(zhao)、飛輪防護罩(zhao)等安裝保護裝置。
8.設備檢測面板正前(qian)方(fang)底座上配有20cm的鋼(gang)制(zhi)臺(tai)面，方(fang)便(bian)放置資料(liao)、檢測儀器等。
9.實訓(xun)臺(tai)底(di)座采(cai)用(yong)鋼結(jie)構(gou)焊接，表面(mian)采(cai)用(yong)噴涂工藝處理(li)，正前方/兩側焊接圓形護手(shou)桿，帶自鎖(suo)腳輪裝置，移動靈活(huo)，安全(quan)可靠、堅固耐用(yong)。
三、電控高壓共軌柴油發動機實訓臺技術型號
1、外形尺寸：1500×1000×1700mm(長×寬×高)
2、工作電源：直流12V
3、燃油標號：依發動機(ji)車型
4、油箱容(rong)積(ji)：10L
5、工作溫度：-40℃～+50℃
四、電控高壓共軌柴油發動機實訓臺基本配置(每臺)
| 序號 | 名 稱 | 型號車型 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子以及彩色電路圖 （950*900*4mm鋁塑板） | 套 | 1 |
| 2 | 組合儀表 | 套 | 1 | |
| 3 | 發動機控制電腦(ECU) | 臺 | 1 | |
| 4 | 診斷座 | OBDⅡ | 個 | 1 |
| 5 | 點火開關 | 個 | 1 | |
| 6 | 電控高壓共軌柴油發動機總成 | 套 | 1 | |
| 7 | 燃油箱 | 10L | 個 | 1 |
| 8 | 油門控制裝置 | 套 | 1 | |
| 9 | 進、排氣管 | 套 | 1 | |
| 10 | 水箱(含保護罩) | 套 | 1 | |
| 11 | 冷卻電子風扇 | 12V，80W | 個 | 2 |
| 12 | 空氣濾清器及進氣管 | 原車 | 套 | 1 |
| 13 | 蓄電池 | 12V 80Ah | 臺 | 1 |
| 14 | 繼電器 | 含：主繼電器、起動繼電器、冷卻風扇繼電器、預熱繼電器等 | 套 | 1 |
| 15 | 保險絲盒 | 個 | 1 | |
| 16 | 電源總開關 | 50A | 個 | 1 |
| 17 | 移動臺架(帶自鎖腳輪裝置) | 1500×1000×1700mm(長×寬×高) | 臺 | 1 |
| 18 | 故障模擬與排除裝置 | 套 | 1 | |
| 19 | 設備教師手冊 | 套 | 1 | |
| 20 | 設備合格證、保修卡 | 套 | 1 |
