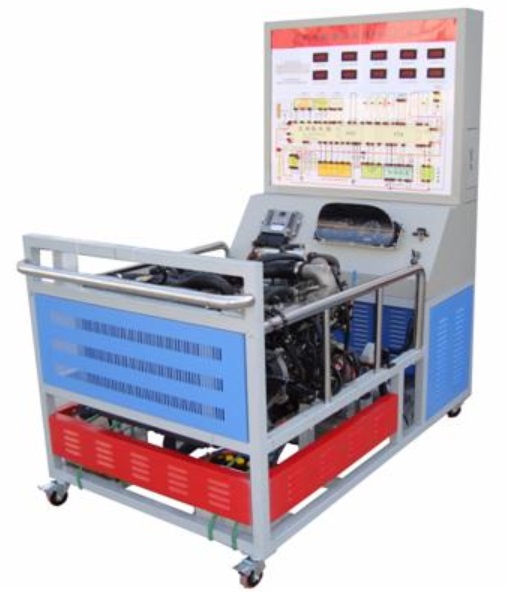

一、電控高壓共軌柴油發動機實訓臺產品簡介
本實(shi)訓考核裝(zhuang)置采用(yong)長城GW2.8TC高(gao)壓共軌(gui)柴(chai)油(you)發(fa)(fa)(fa)動(dong)機(ji)(ji)(ji)，整(zheng)套(tao)實(shi)物對(dui)象包括(kuo)了(le)發(fa)(fa)(fa)動(dong)機(ji)(ji)(ji)總成(cheng)、供油(you)系(xi)統(tong)、潤滑(hua)系(xi)統(tong)、進排氣系(xi)統(tong)、冷卻系(xi)統(tong)、儀表總成(cheng)和電控(kong)系(xi)統(tong)等，能(neng)清晰展示發(fa)(fa)(fa)動(dong)機(ji)(ji)(ji)和各零(ling)部件的外形、安裝(zhuang)位置及連接(jie)關系(xi)，使學生對(dui)汽車發(fa)(fa)(fa)動(dong)機(ji)(ji)(ji)電控(kong)系(xi)統(tong)有更為直觀(guan)認識。
發動機可正常起(qi)動、運(yun)轉、加(jia)速，基(ji)本參數與原車(che)一致。可利用(yong)(yong)汽(qi)車(che)專用(yong)(yong)解碼(ma)器檢測(ce)發動機動態數據流和(he)(he)靜態故(gu)(gu)障(zhang)代碼(ma)，也(ye)可利用(yong)(yong)汽(qi)車(che)專用(yong)(yong)萬(wan)用(yong)(yong)表(biao)或(huo)汽(qi)車(che)專用(yong)(yong)示波器等檢測(ce)儀器在相應的(de)(de)檢測(ce)插(cha)孔上直接(jie)檢測(ce)動態或(huo)靜態信(xin)號。本裝置可設置多種類型的(de)(de)故(gu)(gu)障(zhang)，包括電路(lu)(lu)、氣路(lu)(lu)和(he)(he)油路(lu)(lu)故(gu)(gu)障(zhang)，完成對學生的(de)(de)綜合技能考核(he)。
本實訓臺適合高(gao)職(zhi)、職(zhi)業(ye)技工(gong)類(lei)學(xue)校(xiao)、職(zhi)教中心等開設的汽車(che)(che)運用、汽車(che)(che)維修等專業(ye)以及汽車(che)(che)維修工(gong)等相關(guan)工(gong)種的汽車(che)(che)教學(xue)培(pei)訓。
二、電控高壓共軌柴油發動機實訓臺功能特點
1.真實可運行(xing)的(de)電(dian)控(kong)高壓(ya)共軌柴油發動(dong)機(加速/減速/怠速工況正常），充分(fen)展示電(dian)控(kong)高壓(ya)共軌柴油發動(dong)機的(de)組成結(jie)構(gou)和(he)工作過程(cheng)。
2.實訓臺面(mian)板(ban)采(cai)用4mm厚耐(nai)腐蝕(shi)、耐(nai)創擊、耐(nai)污染、防火、防潮鋁塑(su)板(ban)，表面(mian)噴涂底漆處理(li)；面(mian)板(ban)打印有彩色電(dian)路圖；學員(yuan)可直觀對照電(dian)路圖和電(dian)控高(gao)壓共軌柴油發動機實物，認識(shi)和分析(xi)控制系統的工作原理(li)。
3.實(shi)訓臺面(mian)板上(shang)安裝有檢測端子(zi)、可直接在(zai)面(mian)板上(shang)檢測各傳感器(qi)、執(zhi)行器(qi)、發動機控制單元管(guan)腳的電(dian)信(xin)號，如電(dian)阻、電(dian)壓、電(dian)流(liu)、頻率(lv)信(xin)號等(deng)。
4.實訓臺面板上安(an)裝(zhuang)有汽(qi)車(che)儀表(biao)，可實時顯示發(fa)動(dong)機轉速、水溫、機油(you)壓(ya)力(li)燈(deng)、充電指示燈(deng)、電控系統故障指示燈(deng)等(deng)參數變化。
5.實訓臺安裝(zhuang)有診斷座，可連接專(zhuan)用(yong)或通用(yong)型汽車(che)解(jie)碼器，對發動機電控系統(tong)進行讀取故(gu)障(zhang)碼、清除故(gu)障(zhang)碼、讀取數據流等自(zi)診斷功能。
6.實訓臺配備有油(you)門(men)控(kong)制裝置，可方便對發動機加速減速。
7.實訓臺配備(bei)有電(dian)源總開關、水箱(xiang)防護罩(zhao)、飛輪防護罩(zhao)等(deng)安(an)裝(zhuang)(zhuang)保護裝(zhuang)(zhuang)置(zhi)。
8.設備檢測面板正(zheng)前方底(di)座上(shang)配有20cm的鋼制臺面，方便放置資料(liao)、檢測儀器等。
9.實訓(xun)臺底(di)座采用鋼結構(gou)焊(han)接(jie)，表面(mian)采用噴涂工藝(yi)處理，正(zheng)前方/兩(liang)側焊(han)接(jie)圓形護手桿，帶(dai)自鎖(suo)腳(jiao)輪裝置(zhi)，移(yi)動(dong)靈活，安全可靠、堅固耐用。
四、電控高壓共軌柴油發動機實訓臺技術型號
1、外形尺寸：1500×1000×1700mm(長×寬(kuan)×高)
2、工(gong)作電(dian)源：直流(liu)12V
3、燃油標號：依發動(dong)機車(che)型
4、油(you)箱容積：10L
5、移動腳輪：120*80mm
五、電控高壓共軌柴油發動機實訓臺基本配置(每臺)
| 序號 | 名 稱 | 型號車型 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子以及彩色電路圖 （950*900*4mm鋁塑板） | 套 | 1 |
| 2 | 組合儀表 | 套 | 1 | |
| 3 | 發動機控制電腦(ECU) | 臺 | 1 | |
| 4 | 診斷座 | OBDⅡ | 個 | 1 |
| 5 | 點火開關 | 個 | 1 | |
| 6 | 電控高壓共軌柴油發動機總成 | 套 | 1 | |
| 7 | 燃油箱 | 10L | 個 | 1 |
| 8 | 油門控制裝置 | 套 | 1 | |
| 9 | 進、排氣管 | 套 | 1 | |
| 10 | 水箱(含保護罩) | 套 | 1 | |
| 11 | 冷卻電子風扇 | 12V，80W | 個 | 2 |
| 12 | 空氣濾清器及進氣管 | 原車 | 套 | 1 |
| 13 | 蓄電池 | 12V 80Ah | 臺 | 1 |
| 14 | 繼電器 | 含：主繼電器、起動繼電器、冷卻風扇繼電器、預熱繼電器等 | 套 | 1 |
| 15 | 保險絲盒 | 個 | 1 | |
| 16 | 電源總開關 | 50A | 個 | 1 |
| 17 | 移動臺架(帶自鎖腳輪裝置) | 1500×1000×1700mm(長×寬×高) | 臺 | 1 |
| 18 | 故障模擬與排除裝置 | 套 | 1 | |
| 19 | 設備教師手冊 | 套 | 1 | |
| 20 | 設備合格證、保修卡 | 套 | 1 |
