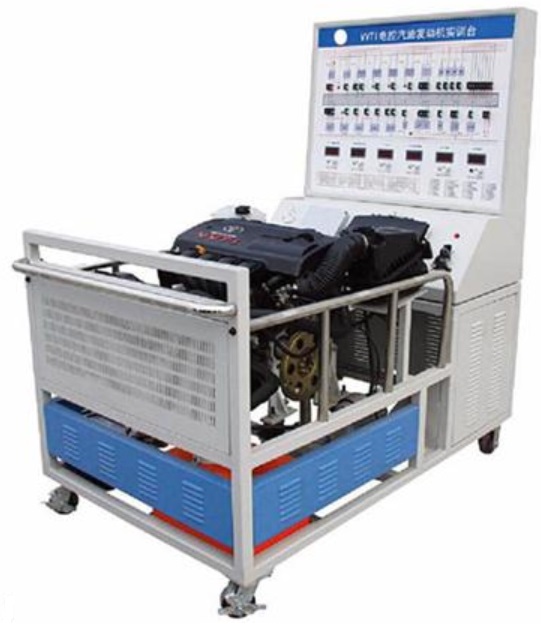

一、電控汽油發動機運行實訓臺產品簡介
電(dian)控(kong)汽(qi)油(you)發(fa)(fa)動(dong)機(ji)運行實訓臺采用豐田1ZR-FE電(dian)控(kong)發(fa)(fa)動(dong)機(ji)，整套實物(wu)對象包括了發(fa)(fa)動(dong)機(ji)總成、供(gong)油(you)系(xi)(xi)(xi)統(tong)、潤滑(hua)系(xi)(xi)(xi)統(tong)、進排氣系(xi)(xi)(xi)統(tong)、冷卻(que)系(xi)(xi)(xi)統(tong)、儀(yi)表總成、防盜系(xi)(xi)(xi)統(tong)和電(dian)控(kong)系(xi)(xi)(xi)統(tong)等，能清(qing)晰展示發(fa)(fa)動(dong)機(ji)和各(ge)零部件的外形、安(an)裝位置及(ji)連(lian)接關系(xi)(xi)(xi)，使學生對發(fa)(fa)動(dong)機(ji)電(dian)控(kong)系(xi)(xi)(xi)統(tong)有更為直觀的認識。
本實訓(xun)臺適(shi)合高職、職業技工類(lei)學(xue)(xue)校、職教中心等(deng)開設的汽(qi)車運用、汽(qi)車維修等(deng)專業以及(ji)汽(qi)車維修工等(deng)相關工種(zhong)的汽(qi)車教學(xue)(xue)培訓(xun)。
二．電控汽油發動機運行實訓臺功能特點
1.真(zhen)實(shi)可(ke)運(yun)行(xing)的電(dian)控(kong)(kong)汽油(you)發(fa)動(dong)(dong)機(ji)，充分展示電(dian)控(kong)(kong)汽油(you)發(fa)動(dong)(dong)機(ji)的組成結構和工作(zuo)過程,發(fa)動(dong)(dong)機(ji)可(ke)進行(xing)起動(dong)(dong)、加速、減速等正常工況的實(shi)踐操作(zuo)。
2.實訓臺由(you)發動機總成及運行(xing)附件的固(gu)定臺架(jia)和運行(xing)檢(jian)測控(kong)制(zhi)面板臺架(jia)兩部分組(zu)成。
3.實訓臺面(mian)板(ban)上繪有彩色UV平(ping)板(ban)噴(pen)繪電路(lu)圖，學(xue)員(yuan)可直(zhi)觀對照電路(lu)圖和(he)發動機(ji)實物(wu)，認識(shi)和(he)分析控制系統的工作原(yuan)理(li)；面(mian)板(ban)采用4mm厚耐腐蝕、耐創擊、耐污(wu)染、防火、防潮的鋁(lv)塑板(ban)，表面(mian)經特殊工藝噴(pen)涂底漆處理(li)；面(mian)板(ban)打印(yin)有彩色系統電路(lu)圖。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器(qi)、執(zhi)行器(qi)、發動機控制單元(yuan)管腳的電信號，如(ru)電阻、電壓、電流(liu)、頻率(lv)信號等。
5.設備檢測(ce)(ce)面(mian)板正前(qian)方底座上配(pei)有20cm的鋼制臺面(mian)，方便放置資(zi)料、檢測(ce)(ce)儀(yi)器(qi)等。
6.實(shi)訓臺面板上(shang)安裝有(you)汽車儀表(biao)、燃油(you)壓力(li)表(biao)、真空(kong)壓力(li)表(biao)，可實(shi)時顯示(shi)發動(dong)機轉速(su)等參數變化；
7.實(shi)訓(xun)臺安裝(zhuang)有診斷座，可連接專用或通(tong)用型(xing)汽車解碼(ma)(ma)器(qi)，對(dui)發動機電控系統進行讀取故障(zhang)碼(ma)(ma)、清除(chu)故障(zhang)碼(ma)(ma)、讀取數據流等自診斷功能。
8.實(shi)訓臺配備有電(dian)源總開關(guan)、防護(hu)(hu)保(bao)護(hu)(hu)裝置。
9.實(shi)訓臺(tai)底座采用鋼結構焊(han)接,正前方/兩側焊(han)接圓形(xing)護手桿(gan)，表面采用噴涂工藝處(chu)理(li)，帶自(zi)鎖(suo)腳輪裝置(zhi)，移動靈活，安全(quan)可靠(kao)、堅固耐用。
三．電控汽油發動機運行實訓臺技術型號
1、工作(zuo)電(dian)源：直流12V(蓄電(dian)池：60AH 12V）
2、 燃油標號：依發動(dong)機車(che)型
3、 油箱容積：10L
4、工作溫度：-40℃～+50℃
5、外形:1500*1000*1700mm(長*寬*高）
四．電控汽油發動機運行實訓臺基本配置（每臺）
| 序號 | 名 稱 | 型號車型 | 單位 | 數量 |
| 1 | 檢測控制面板帶面板柜 | 裝有各種檢測端子以及彩色電路圖 （950*900*4mm鋁塑板） | 套 | 1 |
| 2 | 發動機控制電腦(ECU) | 原車 | 套 | 1 |
| 3 | 油門控制裝置 | 原車 | 套 | 1 |
| 4 | 發動機總成（包括附件） | 原車 | 臺 | 1 |
| 5 | 進、排氣管 | 原車 | 套 | 1 |
| 6 | 水箱、副水箱與水管 | 原車 | 套 | 1 |
| 7 | 冷卻電子風扇 | 12V，80W | 個 | 2 |
| 8 | 組合儀表 | 原車 | 套 | 1 |
| 9 | 診斷座 | 原車 | 個 | 1 |
| 10 | 點火開關總成 | 原車 | 個 | 1 |
| 11 | 燃油壓力表 | 0-10kg/cm2 | 個 | 1 |
| 12 | 真空壓力表 | 0-76in.Hg | 個 | 1 |
| 13 | 不銹鋼燃油箱 | 10L | 個 | 1 |
| 14 | 汽油泵(含汽油泵插頭) | 套 | 1 | |
| 15 | 蓄電池 | 12V 65Ah | 臺 | 1 |
| 11 | 線束 | 套 | 1 | |
| 12 | 繼電器 | 含：起動繼電器、油泵繼電器、冷卻風扇繼電器等 | 套 | 1 |
| 13 | 保險絲與繼電器一體盒 | 個 | 1 | |
| 14 | 電源總開關 | 50A | 個 | 1 |
| 15 | 鋼制移動臺架(帶自鎖腳輪裝置,面板柜與底座,兩側防護網板) | 1500*1000*1700mm(長*寬*高） | 臺 | 1 |
| 16 | 執行器與傳感器顯示的數顯表 | 套 | 1 | |
| 17 | 執行器顯示的發光二極管 | 套 | 1 | |
| 18 | 空氣濾清器總成帶進氣管 | 原車 | 套 | 1 |
| 19 | 三元催化器 | 帶全新消聲器 | 套 | 1 |
| 20 | 故障模擬與排除裝置 | 套 | 1 | |
| 21 | 設備教師手冊 | 套 | 1 | |
| 22 | 設備合格證、保修卡 | 套 | 1 |
