一、電控柴油發動機實訓臺產品簡介

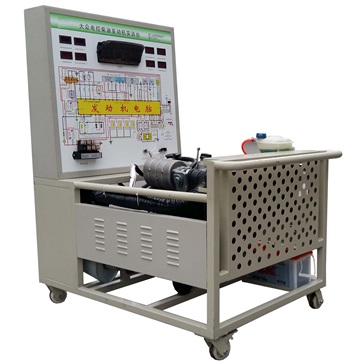

本實訓考核裝置采用大眾TDI直噴式渦輪增壓共軌電控柴油發動(dong)(dong)機(ji)(ji)，整套實物對(dui)(dui)象包括了發動(dong)(dong)機(ji)(ji)總(zong)成、供油系(xi)統(tong)、潤滑系(xi)統(tong)、進排氣系(xi)統(tong)、冷卻(que)系(xi)統(tong)、儀表總(zong)成、防(fang)盜系(xi)統(tong)和(he)電控系(xi)統(tong)等，能清晰展示發動(dong)(dong)機(ji)(ji)和(he)各零部(bu)件的(de)外形、安裝位置及連接關系(xi)，使學生(sheng)對(dui)(dui)柴油發動(dong)(dong)機(ji)(ji)電控系(xi)統(tong)有(you)更為直觀的(de)認識。
發(fa)動(dong)(dong)機可(ke)正常啟動(dong)(dong)、運轉、加(jia)速，基本參數與原(yuan)車一致。可(ke)利(li)用(yong)(yong)汽(qi)(qi)車專用(yong)(yong)解碼器檢測(ce)發(fa)動(dong)(dong)機動(dong)(dong)態(tai)(tai)數據(ju)流和(he)靜態(tai)(tai)故(gu)(gu)障代(dai)碼，也可(ke)利(li)用(yong)(yong)汽(qi)(qi)車專用(yong)(yong)萬(wan)用(yong)(yong)表或汽(qi)(qi)車專用(yong)(yong)示波器等檢測(ce)儀器在(zai)相應的(de)(de)檢測(ce)插(cha)孔上直接檢測(ce)動(dong)(dong)態(tai)(tai)或靜態(tai)(tai)信號。本裝(zhuang)置(zhi)(zhi)可(ke)設置(zhi)(zhi)多種類型故(gu)(gu)障設置(zhi)(zhi)，包括電路、氣路和(he)油路故(gu)(gu)障，完成(cheng)對(dui)學生的(de)(de)綜合技(ji)能考核。
二、電控柴油發動機實訓臺功能特點
1.真實可運行的(de)電(dian)控(kong)柴油發動機(加速/減速/怠(dai)速工況正(zheng)常(chang)），充(chong)分展(zhan)示電(dian)控(kong)柴油發動機的(de)組成結(jie)構(gou)和工作過程。
2.實訓(xun)臺面(mian)板采用4mm厚(hou)耐(nai)腐(fu)蝕、耐(nai)創擊、耐(nai)污染、防火、防潮(chao)的鋁(lv)塑(su)板，表面(mian)經特殊工(gong)(gong)藝噴涂底漆處理；面(mian)板打印(yin)有彩色(se)電(dian)路圖；學員可(ke)直(zhi)觀對照(zhao)電(dian)路圖和電(dian)控柴油發(fa)動機實物，認識和分析(xi)控制系統(tong)的工(gong)(gong)作原理。
3.實訓臺面板(ban)(ban)上安裝有檢(jian)測端子、可直(zhi)接在面板(ban)(ban)上檢(jian)測各傳(chuan)感器、執行(xing)器、發動(dong)機控制單(dan)元管腳的電信號，如電阻、電壓、電流、頻率信號等。
4.實訓臺面(mian)板上安裝有(you)汽車儀表，可實時(shi)顯(xian)示發動機轉(zhuan)速、水溫、機油(you)壓力燈(deng)、充電指示燈(deng)、電控(kong)系(xi)統故障指示燈(deng)等參數變(bian)化(hua)。
5.實訓(xun)臺安裝有診斷(duan)座，可連接專用(yong)或(huo)通用(yong)型汽車解碼(ma)(ma)器，對發動機電控系(xi)統(tong)進行讀取故障碼(ma)(ma)、清除(chu)故障碼(ma)(ma)、讀取數據流等自(zi)診斷(duan)功能。
6.實訓臺配備(bei)有油(you)門控(kong)制裝置，可(ke)方便對發動機加(jia)速減速。
7.實(shi)訓臺(tai)配備有(you)電源總開關(guan)、水箱防護罩、飛輪防護罩等安裝(zhuang)(zhuang)保護裝(zhuang)(zhuang)置。
8.設(she)備檢測(ce)面(mian)(mian)板正前方(fang)底座上配有20cm的鋼制臺面(mian)(mian)，方(fang)便放置資料、檢測(ce)儀器等。
9.實(shi)訓(xun)臺底(di)座(zuo)采用(yong)(yong)鋼結構焊接(jie)(jie)，表(biao)面采用(yong)(yong)噴涂工藝處理(li)，正前方(fang)/兩側焊接(jie)(jie)圓(yuan)形護手桿(gan)，帶(dai)自鎖腳(jiao)輪裝置，移動靈活，安全可靠、堅固(gu)耐(nai)用(yong)(yong)。
三、電控柴油發動機實訓臺技術型號
1、外形尺寸：1500×1000×1700mm(長(chang)×寬×高)
2、工(gong)作電源：直流12V
3、燃(ran)油(you)標號：依發(fa)動機(ji)車型
4、油箱容積：10L
5、工作溫度：-40℃～+50℃
四、電控柴油發動機實訓臺基本配置(每臺)
| 序號 | 名 稱 | 型號車型 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子以及彩色電路圖 （950*900*4mm鋁塑板） | 套 | 1 |
| 2 | 組合儀表 | 套 | 1 | |
| 3 | 發動機控制電腦(ECU) | 臺 | 1 | |
| 4 | 診斷座 | 個 | 1 | |
| 5 | 點火開關 | 個 | 1 | |
| 6 | 電控柴油發動機總成 | 套 | 1 | |
| 7 | 燃油箱 | 10L | 個 | 1 |
| 8 | 油門控制裝置 | 套 | 1 | |
| 9 | 進、排氣管 | 套 | 1 | |
| 10 | 水箱(含保護罩) | 套 | 1 | |
| 11 | 冷卻電子風扇 | 12V，80W | 個 | 2 |
| 12 | 空氣濾清器及進氣管 | 原車 | 套 | 1 |
| 13 | 蓄電池 | 12V 80Ah | 臺 | 1 |
| 14 | 繼電器 | 含：主繼電器、起動繼電器、冷卻風扇繼電器、預熱繼電器等 | 套 | 1 |
| 15 | 保險絲盒 | 個 | 1 | |
| 16 | 電源總開關 | 50A | 個 | 1 |
| 17 | 移動臺架(帶自鎖腳輪裝置) | 1500×1000×1700mm(長×寬×高) | 臺 | 1 |
| 18 | 故障模擬與排除裝置 | 套 | 1 | |
| 19 | 設備教師手冊 | 套 | 1 | |
| 20 | 設備合格證、保修卡 | 套 | 1 |
