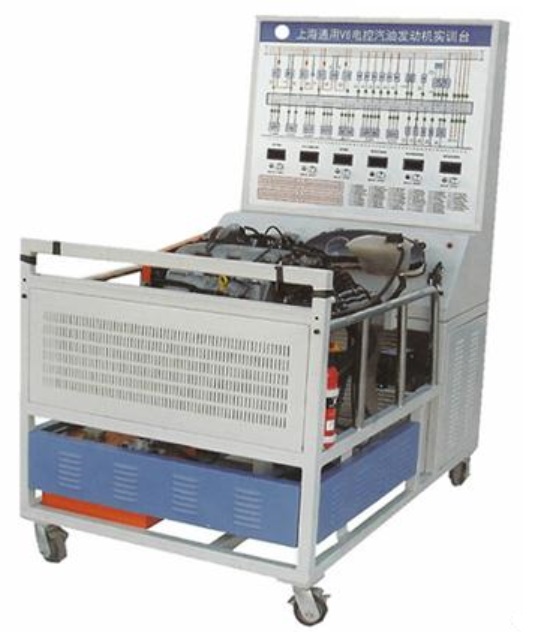

一. 汽車發動機電控實訓臺概述
本實訓(xun)考核裝置采用通用別克君威發(fa)動(dong)(dong)(dong)機(ji)，整(zheng)套(tao)實物對象(xiang)包(bao)括了(le)發(fa)動(dong)(dong)(dong)機(ji)總(zong)成(cheng)、供油(you)系統(tong)、潤滑系統(tong)、進排氣(qi)系統(tong)、冷卻系統(tong)、儀表(biao)總(zong)成(cheng)和電控系統(tong)等，能清晰展示發(fa)動(dong)(dong)(dong)機(ji)和各零部件的外形、安裝位置及連接(jie)關系，使(shi)學生(sheng)對汽車發(fa)動(dong)(dong)(dong)機(ji)電控系統(tong)有更為(wei)直觀(guan)的認(ren)識。
發(fa)動(dong)(dong)(dong)機可(ke)(ke)正常(chang)起動(dong)(dong)(dong)、運轉、加速(su)，基本(ben)參(can)數與(yu)原車一致。可(ke)(ke)利用(yong)(yong)汽(qi)車專(zhuan)(zhuan)用(yong)(yong)解碼器檢(jian)(jian)測發(fa)動(dong)(dong)(dong)機動(dong)(dong)(dong)態數據流和靜(jing)態故(gu)障(zhang)代碼，也可(ke)(ke)利用(yong)(yong)汽(qi)車專(zhuan)(zhuan)用(yong)(yong)萬(wan)用(yong)(yong)表(biao)或(huo)汽(qi)車專(zhuan)(zhuan)用(yong)(yong)示波器等檢(jian)(jian)測儀(yi)器在(zai)相應的檢(jian)(jian)測插孔上(shang)直接(jie)檢(jian)(jian)測動(dong)(dong)(dong)態或(huo)靜(jing)態信號。本(ben)裝置可(ke)(ke)設置多(duo)種類型的故(gu)障(zhang)，包括電路(lu)、氣路(lu)和油路(lu)故(gu)障(zhang)，完成對學生的綜合技(ji)能考核。
本(ben)實訓(xun)臺(tai)適合高職、職業技工類學校、職教中心等開設的汽車(che)運用、汽車(che)維修等專業以及汽車(che)維修工等相關(guan)工種的汽車(che)教學培訓(xun)。
二、結構組成
別克V6電控汽油發(fa)動機(ji)(ji)(ji)總成、原車(che)(che)發(fa)動機(ji)(ji)(ji)控制電腦、防盜模塊、組合儀表、發(fa)動機(ji)(ji)(ji)起動運行(xing)所有相關的原車(che)(che)附件、故障(zhang)設置和排除(chu)系(xi)統、原車(che)(che)電路原理(li)圖板(ban)及(ji)檢測端子(zi)、60AH大容量蓄電池、大容量不銹(xiu)鋼油箱、發(fa)動機(ji)(ji)(ji)加速機(ji)(ji)(ji)構、控制面板(ban)柜、可移(yi)動臺架、臺架電源(yuan)總開(kai)關、OBD診斷座(zuo)、散(san)熱(re)系(xi)統、任務驅動教學模式(shi)的實訓指導(dao)書(shu)及(ji)臺架操(cao)作說(shuo)明書(shu)。
各傳(chuan)感(gan)器(qi)及執(zhi)行器(qi)安(an)裝(zhuang)數(shu)字顯示表、臺架安(an)裝(zhuang)燃油壓力表與真(zhen)空表、帶鎖止(zhi)萬向的(de)腳輪、不銹鋼(gang)護手(shou)、臺架高溫及轉動等(deng)部位(wei)加(jia)裝(zhuang)防護裝(zhuang)置。
三、功能特點
1．發動機運轉正常。
2．故(gu)障模擬系統可模擬實際運行(xing)工況，設(she)置多種(zhong)實車發(fa)動機常見故(gu)障。具體內容詳見故(gu)障模擬設(she)置裝置說(shuo)明。
3．電(dian)壓(ya)表(biao)實時顯示傳感器(qi)(qi)與執行(xing)器(qi)(qi)的變化，噴油(you)器(qi)(qi)脈沖等各(ge)執行(xing)元器(qi)(qi)件用LED 燈顯示工作狀態。
4．指(zhi)(zhi)針式油(you)壓表指(zhi)(zhi)示燃(ran)油(you)壓力值(zhi)；指(zhi)(zhi)針式真空表指(zhi)(zhi)示真空壓力值(zhi)。
5．配備原(yuan)車(che)診斷(duan)座，可使用(yong)電(dian)(dian)腦診斷(duan)儀對(dui)發動機(ji)電(dian)(dian)控系統(tong)讀(du)取(qu)故障碼和數據(ju)流(liu)等。
6．實(shi)訓臺(tai)面板上(shang)繪(hui)有(you)彩色(se)噴繪(hui)電路圖，噴繪(hui)圖加裝有(you)機玻璃保護，學員(yuan)可直觀對照(zhao)電路圖和發動(dong)機實(shi)物，認識和分析控制系統的工作原理。
7．實(shi)訓(xun)臺面(mian)板上(shang)安裝有檢測端子，可(ke)直接在(zai)面(mian)板上(shang)檢測各(ge)傳(chuan)感器、執行器、發動機控制單元管腳(jiao)的(de)電(dian)(dian)信號，如電(dian)(dian)阻、電(dian)(dian)壓、電(dian)(dian)流、頻率、波形信號等。
8．實(shi)訓臺(tai)加裝電源總開關、水箱防護(hu)(hu)罩(zhao)、飛輪及其他(ta)轉動部位防護(hu)(hu)罩(zhao)等安全保護(hu)(hu)裝置(zhi)。
9．實(shi)訓臺(tai)底(di)座部分(fen)采(cai)用鋼性結(jie)構(gou)焊接，面板柜沖壓成形，面板柜與底(di)座可分(fen)離，臺(tai)架表面采(cai)用烤漆工(gong)藝(yi)，帶萬向(xiang)自鎖腳輪裝置(zhi)。
四、技術參(can)數
1．外形(xing)尺寸(cun)：1650mm X 1000mm X 1850mm（長X寬(kuan)X高）
2．工作電(dian)源：12V/60AH蓄電(dian)池
3．油(you)箱(xiang)容(rong)積：10L
4．工作(zuo)溫度(du)：-50℃～50℃、
五、實訓項目
1.汽(qi)車解碼器基本操作實(shi)訓
2.汽車發(fa)動(dong)機電控系(xi)統基(ji)本調整及(ji)匹配實(shi)訓
3.汽車發(fa)動機電控系統執行元(yuan)件診(zhen)斷實訓
4.汽車發(fa)動機電控系統數據(ju)流分(fen)析實訓
5.汽(qi)車防盜系統(tong)匹(pi)配及數據流分析(xi)實訓(xun)
6.汽車發動機電控系統綜合(he)實訓
7.汽車發(fa)動機電控(kong)系統常見故障診斷(duan)實訓
六、故障設置功能
故(gu)(gu)障(zhang)(zhang)設(she)置采(cai)用手(shou)動方式進行，可(ke)設(she)置單個(ge)電路故(gu)(gu)障(zhang)(zhang)38個(ge)，氣路故(gu)(gu)障(zhang)(zhang)2個(ge)，傳(chuan)感器模擬故(gu)(gu)障(zhang)(zhang)5個(ge)，并可(ke)通過2個(ge)手(shou)動調節(jie)閥模擬設(she)置多(duo)種油(you)(you)(you)路故(gu)(gu)障(zhang)(zhang)現象(如油(you)(you)(you)管堵塞、油(you)(you)(you)壓過高、回油(you)(you)(you)不暢、油(you)(you)(you)管泄露和供(gong)油(you)(you)(you)不足等(deng))；還可(ke)以(yi)根據(ju)需要設(she)置復合故(gu)(gu)障(zhang)(zhang)類型(xing)，其故(gu)(gu)障(zhang)(zhang)類型(xing)包(bao)括(kuo)以(yi)下六大類:
1.汽車傳(chuan)感器類故障
2.汽車(che)執(zhi)行器類故障
3.汽車起動類(lei)故(gu)障
4.汽車防盜系統類故障
5.汽車氣(qi)路類故障
6.汽車(che)油路類故障
