一. 汽車發動機電控柴油實訓臺概述

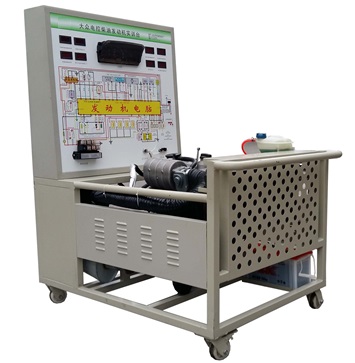

本(ben)實訓考核裝(zhuang)置采用大眾SDI電控柴油發(fa)動機，整套實物對象包括了(le)發(fa)動機總成、供油系(xi)(xi)(xi)(xi)統(tong)、潤滑系(xi)(xi)(xi)(xi)統(tong)、進(jin)排(pai)氣系(xi)(xi)(xi)(xi)統(tong)、冷卻系(xi)(xi)(xi)(xi)統(tong)、儀表總成、防盜(dao)系(xi)(xi)(xi)(xi)統(tong)和(he)電控系(xi)(xi)(xi)(xi)統(tong)等，能清(qing)晰展示發(fa)動機和(he)各(ge)零部件的(de)外形、安(an)裝(zhuang)位置及連接關系(xi)(xi)(xi)(xi)，使學生對柴油發(fa)動機電控系(xi)(xi)(xi)(xi)統(tong)有更為直觀的(de)認識。
發動(dong)(dong)(dong)機可(ke)正常啟動(dong)(dong)(dong)、運(yun)轉(zhuan)、加速，基(ji)本參數與(yu)原車一致(zhi)。可(ke)利用(yong)(yong)(yong)汽車專(zhuan)用(yong)(yong)(yong)解(jie)碼(ma)器(檢測(ce)發動(dong)(dong)(dong)機動(dong)(dong)(dong)態數據流和靜態故(gu)障(zhang)(zhang)代碼(ma)，也可(ke)利用(yong)(yong)(yong)汽車專(zhuan)用(yong)(yong)(yong)萬用(yong)(yong)(yong)表或汽車專(zhuan)用(yong)(yong)(yong)示波器等檢測(ce)儀器在(zai)相應的檢測(ce)插孔上(shang)直接檢測(ce)動(dong)(dong)(dong)態或靜態信號。本裝置(zhi)可(ke)設置(zhi)多種類型(xing)故(gu)障(zhang)(zhang)設置(zhi)，包括電路、氣路和油路故(gu)障(zhang)(zhang)，完成對學(xue)生(sheng)的綜合技(ji)能考核。
本實訓臺適合高職、職業技工類學校、職教中(zhong)心等開設的汽(qi)車運用、汽(qi)車維(wei)修等專業以及汽(qi)
車(che)維(wei)修工等相關工種的汽(qi)車(che)教學培訓。
二、電(dian)控柴油發動機(ji)實訓臺功能特點
1.真實可運行的(de)電(dian)控(kong)柴油發動機(ji)(ji)(加速(su)/減(jian)速(su)/怠速(su)工況正常(chang)），充分展示電(dian)控(kong)柴油發動機(ji)(ji)的(de)組成結構和工作過(guo)程。
2.實訓(xun)臺(tai)面(mian)板(ban)采用(yong)4mm厚耐(nai)腐蝕、耐(nai)創擊(ji)、耐(nai)污染、防火、防潮鋁塑板(ban)，表面(mian)經特殊(shu)工(gong)藝噴涂底漆處理(li)；面(mian)板(ban)打印有彩(cai)色電路(lu)圖；學員可(ke)直(zhi)觀(guan)對照電路(lu)圖和電控柴(chai)油(you)發動機(ji)實物，認識和分析控制(zhi)系統的工(gong)作原理(li)。
3.實訓(xun)臺面板(ban)上(shang)安裝有檢測端子(zi)、可直接(jie)在(zai)面板(ban)上(shang)檢測各傳感器(qi)、執行器(qi)、發動機控(kong)制單元(yuan)管腳的(de)電信號(hao)，如電阻(zu)、電壓(ya)、電流、頻率(lv)信號(hao)等。
4.實(shi)訓臺面板上(shang)安裝有(you)汽車儀表，可實(shi)時(shi)顯示發動機轉速、水溫、機油壓力燈、充(chong)電(dian)指示燈、電(dian)控系統故障指示燈等參數變化。
5.實訓臺安裝有診斷座(zuo)，可連接專用或(huo)通用型汽(qi)車(che)解碼(ma)(ma)器，對發動(dong)機電控系統進行讀(du)取故障(zhang)碼(ma)(ma)、清(qing)除故障(zhang)碼(ma)(ma)、讀(du)取數據流等自(zi)診斷功能。
6.實訓臺配備有油(you)門控制裝(zhuang)置(zhi)，可方便(bian)對發動機加速(su)減速(su)。
7.實(shi)訓(xun)臺(tai)配備有電(dian)源(yuan)總開(kai)關、水箱防(fang)護(hu)(hu)罩、飛(fei)輪(lun)防(fang)護(hu)(hu)罩等安裝(zhuang)保護(hu)(hu)裝(zhuang)置。
8.設備檢(jian)測(ce)面板正前方底座上配有20cm的鋼制臺面，方便放(fang)置資料、檢(jian)測(ce)儀(yi)器(qi)等。
9.實訓臺底座采用(yong)鋼(gang)結構焊接(jie)，表面采用(yong)噴涂工(gong)藝處理，正前方/兩側焊接(jie)圓形(xing)護手(shou)桿，帶(dai)自鎖腳輪(lun)裝置，移動靈(ling)活，安全可靠、堅固耐用(yong)。
三、電控柴油發動機實訓臺技術參數
1、外形尺寸(cun)：1500×1000×1700mm(長×寬×高(gao))
2、工作電源：直(zhi)流12V
3、燃油標號：依發(fa)動(dong)機車型
4、油箱容積(ji)：10L
5、工作溫度(du)：-40℃～+50℃
四、電控柴油發動機實訓臺實訓項目
1.汽車解碼器(qi)基(ji)本操作實訓
2.汽(qi)車(che)發動機電控系(xi)統基本調整及匹配實訓
3.汽車發動機電控(kong)系統執行元(yuan)件診斷實訓
4.汽車(che)發動機(ji)電控(kong)系統數據(ju)流分析實訓
5.汽車防盜系(xi)統匹配及數據(ju)流分析實訓
6.汽車發(fa)動機電控系統(tong)綜合實訓
7.汽車發動機電(dian)控系統(tong)常見故(gu)障診(zhen)斷(duan)實訓
