一、電控汽油發動機運行實訓臺產品簡介

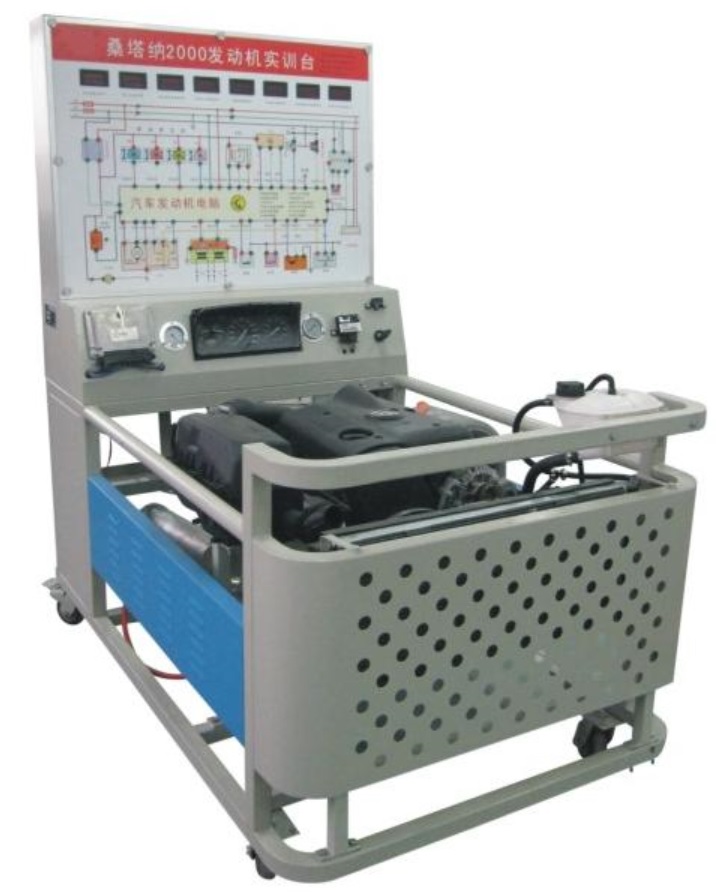

電控(kong)汽(qi)油(you)發(fa)動(dong)機(ji)運行實訓臺采用(yong)大(da)眾AJR型(xing)式發(fa)動(dong)機(ji)，整(zheng)套實物對象包括了發(fa)動(dong)機(ji)總成(cheng)、供油(you)系(xi)(xi)統(tong)(tong)、潤滑系(xi)(xi)統(tong)(tong)、進(jin)排(pai)氣系(xi)(xi)統(tong)(tong)、冷卻系(xi)(xi)統(tong)(tong)、儀表總成(cheng)、防(fang)盜系(xi)(xi)統(tong)(tong)和(he)電控(kong)系(xi)(xi)統(tong)(tong)等(deng)，能清晰展示(shi)發(fa)動(dong)機(ji)和(he)各零(ling)部件的外形、安(an)裝位(wei)置(zhi)及連接關系(xi)(xi)，使學生對汽(qi)車發(fa)動(dong)機(ji)電控(kong)系(xi)(xi)統(tong)(tong)有更(geng)為直觀的認識。
發(fa)動(dong)機(ji)可(ke)(ke)正常(chang)起動(dong)、運轉、加速，基本參數(shu)與原車(che)一致。可(ke)(ke)利用汽(qi)車(che)專用解碼器檢(jian)測(ce)(ce)發(fa)動(dong)機(ji)動(dong)態數(shu)據(ju)流和靜態故(gu)障(zhang)代碼，也可(ke)(ke)利用汽(qi)車(che)專用萬用表或汽(qi)車(che)專用示波器等檢(jian)測(ce)(ce)儀(yi)器在相應的(de)檢(jian)測(ce)(ce)插孔上直接檢(jian)測(ce)(ce)動(dong)態或靜態信號。本裝置可(ke)(ke)設置多種類型的(de)故(gu)障(zhang)，包括電路(lu)、氣路(lu)和油路(lu)故(gu)障(zhang)，完成(cheng)對學生的(de)綜合技能考核。
本裝置適合(he)高職、職業(ye)技工類學校、職教(jiao)中心(xin)等(deng)開設的汽(qi)(qi)車運用、汽(qi)(qi)車維(wei)修(xiu)等(deng)專業(ye)以及汽(qi)(qi)車維(wei)修(xiu)工等(deng)相(xiang)關工種的汽(qi)(qi)車教(jiao)學培訓。
二．電控汽油發動機運行實訓臺結構組成
發(fa)動機(ji)總(zong)成、原車發(fa)動機(ji)控制電(dian)(dian)(dian)腦、防盜電(dian)(dian)(dian)腦、組合儀表、發(fa)動機(ji)起動運行所有相(xiang)關(guan)的原車附件、故障模擬考(kao)核和排除系統、原車電(dian)(dian)(dian)路原理圖(tu)板(ban)及檢測端(duan)子、60AH大容量(liang)蓄電(dian)(dian)(dian)池(chi)、大容量(liang)不銹鋼油(you)箱、發(fa)動機(ji)加速(su)機(ji)構、控制面板(ban)柜、可移(yi)動臺架、臺架電(dian)(dian)(dian)源(yuan)總(zong)開關(guan)、原車故障檢測通訊的診斷座、散熱系統、臺架操(cao)作說明書(shu)(shu)、實驗指(zhi)導書(shu)(shu)等附件。
各傳感器(qi)(qi)及(ji)執(zhi)行器(qi)(qi)安裝(zhuang)數字顯示表、臺架安裝(zhuang)燃(ran)油壓(ya)力表與真空表、帶鎖止萬向的腳輪、兩側(ce)圓形鋼管護手(shou)、臺架高溫及(ji)轉動等部位(wei)加裝(zhuang)防(fang)護裝(zhuang)置。
三．電控汽油發動機運行實訓臺主要用途
1．適(shi)用于各類型(xing)院校(xiao)及培訓(xun)(xun)機(ji)構對(dui)汽車發動機(ji)理論和維(wei)修實訓(xun)(xun)的實訓(xun)(xun)教學需要。
2．適(shi)用(yong)于各類(lei)型院校及培訓機構對汽(qi)車發動機模塊各單(dan)元(yuan)教(jiao)學需要。
3．適用于汽車(che)理實一體化教學模式的教學需要。
4．適用于現場教(jiao)(jiao)學的(de)教(jiao)(jiao)學模式的(de)教(jiao)(jiao)學需(xu)要。
5．適(shi)用于行(xing)動導向教學模式的教學需要(yao)。
6．適用于(yu)工藝化教學(xue)模式的教學(xue)需要。
7．適用于三位一體化（課堂、現場、實驗有機融合）教學(xue)模(mo)式的(de)教學(xue)需要(yao)。
8．適用于模塊化教學模式的教學需要。
9．適用于汽(qi)車職業技能鑒(jian)定考核的需要。
10．適用于各模(mo)(mo)塊的結構與(yu)原理認知(zhi)、功能動態演示、故障(zhang)(zhang)模(mo)(mo)擬與(yu)考(kao)核、故障(zhang)(zhang)檢測與(yu)維(wei)修、故障(zhang)(zhang)診斷與(yu)排除等教學需要。
四．電控汽油發動機運行實訓臺功能特點
1.真實可(ke)運(yun)行的(de)電(dian)控(kong)汽油發動機(ji)，充分展示(shi)電(dian)控(kong)汽油發動機(ji)的(de)組成結構(gou)和工作(zuo)過程,發動機(ji)可(ke)進行起(qi)動、加(jia)速、減(jian)速等(deng)正(zheng)常工況的(de)實踐操作(zuo)。
2.實訓臺由發(fa)動機(ji)總成及(ji)運行附件的固定臺架和運行檢測(ce)控制(zhi)面板臺架兩(liang)部分組成。
3.實(shi)訓(xun)臺面板(ban)上繪有(you)彩色UV平板(ban)噴繪電路(lu)圖，學(xue)員可直(zhi)觀對照電路(lu)圖和(he)發動機(ji)實(shi)物，認識和(he)分(fen)析控制系統(tong)的工作原(yuan)理(li)(li)；面板(ban)采用(yong)4mm厚耐(nai)(nai)腐蝕、耐(nai)(nai)創擊、耐(nai)(nai)污染、防(fang)火、防(fang)潮的鋁塑(su)板(ban)，表面經特殊工藝噴涂底漆處理(li)(li)；面板(ban)打印有(you)彩色系統(tong)電路(lu)圖。
4.實訓臺面(mian)板(ban)上安裝有(you)檢測(ce)端子(zi)、可直接(jie)在面(mian)板(ban)上檢測(ce)各(ge)傳(chuan)感器、執行(xing)器、發動機(ji)控(kong)制單元管腳的電(dian)(dian)信號(hao)，如電(dian)(dian)阻、電(dian)(dian)壓、電(dian)(dian)流、頻率信號(hao)等。
5.設備檢測面板正前(qian)方(fang)底座上配有20cm的(de)鋼制臺面，方(fang)便放置(zhi)資(zi)料、檢測儀(yi)器(qi)等。
6.實訓臺面板上安裝有汽車儀表(biao)(biao)、燃油壓力表(biao)(biao)、真空壓力表(biao)(biao)，可實時(shi)顯示發動機轉速等參數(shu)變化；
7.實訓臺安裝(zhuang)有(you)診(zhen)斷座，可連接專用或(huo)通(tong)用型(xing)汽車解碼器，對(dui)發動機電控系統進(jin)行讀(du)取故(gu)障(zhang)碼、清除故(gu)障(zhang)碼、讀(du)取數據流(liu)等自診(zhen)斷功能。
8.實訓臺配備有電(dian)源總(zong)開關、防(fang)護保(bao)護裝(zhuang)置。
9.實訓臺底座(zuo)采(cai)(cai)用(yong)鋼(gang)結構(gou)焊(han)(han)接,正前(qian)方/兩側(ce)焊(han)(han)接圓形護(hu)手桿，表面采(cai)(cai)用(yong)噴涂工藝(yi)處理(li)，帶自鎖腳輪裝置，移(yi)動靈活，安(an)全可靠、堅固耐用(yong)。
五、智能無線考核系統功能
采用雙模式故(gu)(gu)障(zhang)(zhang)(zhang)(zhang)設(she)置系統(tong)：數(shu)字鍵盤故(gu)(gu)障(zhang)(zhang)(zhang)(zhang)設(she)置系統(tong)和無(wu)線網(wang)絡智能化故(gu)(gu)障(zhang)(zhang)(zhang)(zhang)設(she)置系統(tong)（包含(han)在無(wu)線網(wang)絡智能化考評系統(tong)中(zhong)）。數(shu)字觸摸鍵盤故(gu)(gu)障(zhang)(zhang)(zhang)(zhang)設(she)置系統(tong)采用0-9數(shu)字鍵盤，輸(shu)入故(gu)(gu)障(zhang)(zhang)(zhang)(zhang)代(dai)碼數(shu)字后既可(ke)完成故(gu)(gu)障(zhang)(zhang)(zhang)(zhang)設(she)置，顯示(shi)故(gu)(gu)障(zhang)(zhang)(zhang)(zhang)代(dai)碼，可(ke)以任意設(she)置故(gu)(gu)障(zhang)(zhang)(zhang)(zhang)；
智能考(kao)(kao)核(he)(he)系統(tong)是通(tong)過計算機(ji)(ji)控(kong)制、采集所有(you)教學(xue)(xue)(xue)(xue)設(she)備的所有(you)故(gu)障的教學(xue)(xue)(xue)(xue)系統(tong)，并(bing)且可以(yi)管(guan)理(li)學(xue)(xue)(xue)(xue)生(sheng)(sheng)信息(xi)，分數自動計算，考(kao)(kao)核(he)(he)設(she)備可以(yi)任意分配(pei)給每(mei)個學(xue)(xue)(xue)(xue)生(sheng)(sheng)，自動傳輸學(xue)(xue)(xue)(xue)號，允許學(xue)(xue)(xue)(xue)生(sheng)(sheng)分批考(kao)(kao)核(he)(he)并(bing)具有(you)單機(ji)(ji)模式與多機(ji)(ji)模式考(kao)(kao)核(he)(he)，可以(yi)任意組(zu)合(he)或(huo)設(she)置設(she)備故(gu)障，操作單元采用中(zhong)文人機(ji)(ji)對話，允許聯(lian)網考(kao)(kao)核(he)(he)或(huo)脫機(ji)(ji)考(kao)(kao)核(he)(he)。學(xue)(xue)(xue)(xue)生(sheng)(sheng)與老師(shi)操作簡(jian)單方(fang)便。
A．教(jiao)師操作
   聯網考核(he)
使用密碼登錄(lu)系統(tong)，設(she)置(zhi)數據庫(ku)路(lu)。系統(tong)測試(查詢設(she)備(bei))，學生庫(ku)設(she)置(zhi) ，題庫(ku)與題庫(ku)等級設(she)置(zhi)，學生鍵盤設(she)置(zhi)，考核故障(zhang)發布 考核試卷(juan)提取與存儲
考核時間(jian)設(she)置與啟動，考核成績查詢(xun)，考核成績打印，登錄密(mi)碼修改與恢(hui)復(fu)
脫機考(kao)核(he)，教(jiao)師登錄，故障設置(zhi)與恢復，時間設置(zhi)，設備號設置(zhi)，考(kao)核(he)開始
B．學生(sheng)操(cao)作  學號(hao)查(cha)詢(xun)，故障(zhang)解(jie)除，時間查(cha)詢(xun) ，分數查(cha)，設備(bei)號(hao)查(cha)詢(xun)
六．技術規格
1、工(gong)作電源：直流12V(蓄電池：60AH 12V）
2、燃油標號：依發動機型號
3、油箱容積：10L
4、工作溫度：-40℃～+50℃
5、鋼管：40*40*3mm
6、面板機柜：1.5mm冷板沖壓(ya)成形，背面設置維修門；
7、外形:1500*1000*1700mm(長*寬(kuan)*高）
七．使用環(huan)境

八．教學項目
