一.產品簡介

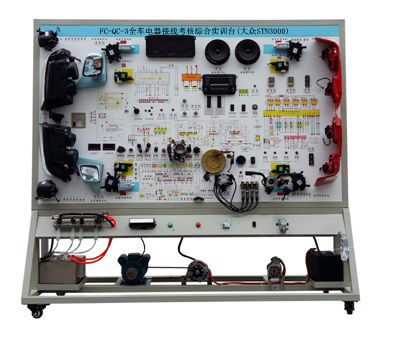

采用(yong)大眾(zhong)3000型全車(che)(che)電(dian)器(qi)系統(tong)的真實(shi)元器(qi)件制(zhi)作，包括燈(deng)光模(mo)(mo)塊(kuai)(kuai)、儀表模(mo)(mo)塊(kuai)(kuai)、發動(dong)機電(dian)控模(mo)(mo)塊(kuai)(kuai)、充電(dian)模(mo)(mo)塊(kuai)(kuai)、起動(dong)模(mo)(mo)塊(kuai)(kuai)、音響模(mo)(mo)塊(kuai)(kuai)、雨刮(gua)模(mo)(mo)塊(kuai)(kuai)、車(che)(che)窗中(zhong)控鎖電(dian)動(dong)后視(shi)鏡模(mo)(mo)塊(kuai)(kuai)，培養學(xue)生動(dong)手搭接(jie)線路(lu)、分析電(dian)路(lu)和排除電(dian)路(lu)故障的能力(li)。
二.功能特點
1.系(xi)統元(yuan)器件插接好線后，真實可(ke)運行的汽車(che)電(dian)(dian)器各(ge)(ge)系(xi)統，充(chong)分展示汽車(che)電(dian)(dian)器各(ge)(ge)系(xi)統的組成結構與工作原理(li)。
2.操縱(zong)各(ge)開關，可真(zhen)實演示汽車電器各(ge)系統的工(gong)作過(guo)程。
3.設備面板采用耐(nai)創擊、耐(nai)污染(ran)、防火、防潮的鋁塑板，表面經特殊工(gong)藝噴涂底漆處理；面板打印(yin)有彩色(se)電(dian)路圖；學員可直(zhi)觀(guan)對照電(dian)路圖和實物，認識和分析汽車(che)整車(che)電(dian)器各(ge)系統的工(gong)作原理。
4.模(mo)塊(kuai)上(shang)有(you)接線檢(jian)測端(duan)子和電(dian)(dian)路(lu)原理圖，學生可對照(zhao)電(dian)(dian)路(lu)原理圖進行各個模(mo)塊(kuai)的(de)線路(lu)連(lian)接實訓，以鍛煉學生實際動手和分(fen)析電(dian)(dian)路(lu)的(de)能力；
5.落地移動(dong)式結構(gou)：限度降低了實訓(xun)(xun)臺的(de)占地面積、空間浪費(fei)和實訓(xun)(xun)室工位數(shu)量的(de)緊缺性；
6.模塊(kuai)結構：整體(ti)式;
7.各模(mo)(mo)塊的線路(lu)難易程(cheng)度不(bu)同，教(jiao)師(shi)可根據模(mo)(mo)塊線路(lu)的難易程(cheng)度對學生(sheng)進行不(bu)同等級的實訓考核；
8.整體臺架帶有滾輪(lun)，方便設備的移動。
三.技術規格
1.電源電壓：220V交流、50HZ
2.工作電壓(ya)：12V
3.外(wai)形尺寸（約）：2080×700×1900mm(長×寬×高)
4.動力電源：三(san)相四線(xian)(或三(san)相五線(xian))380V±10% 50Hz
5.工作電壓：直流12V
6.工作溫度：-40℃～+50℃
三(san)相異步電動機
1.型號：YT 100L1-4
2.電壓：AC 220V/380V
3.功率：2.2KW
4.轉速：1420r/min
四.基本配置（每臺）
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 面板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
| 2 | 發動機控制電腦(ECU) | 原車 | 套 | 1 |
| 3 | 診斷座 | 原車 | 個 | 1 |
| 4 | 點火開關 | 原車 | 個 | 1 |
| 5 | 組合儀表 | 原車 | 套 | 1 |
| 6 | 組合開關 | 原車 | 套 | 1 |
| 7 | 左右前大燈總成 | 原車 | 套 | 1 |
| 8 | 左右前霧燈 | 原車 | 套 | 1 |
| 9 | 左右轉向燈 | 原車 | 套 | 1 |
| 10 | 左右轉向邊燈 | 原車 | 套 | 1 |
| 11 | 左右組合尾燈 | 原車 | 套 | 1 |
| 12 | 牌照燈 | 原車 | 套 | 1 |
| 13 | 高位剎車燈 | 原車 | 個 | 1 |
| 14 | 燈光開關 | 原車 | 套 | 1 |
| 15 | 剎車燈開關 | 原車 | 套 | 1 |
| 16 | 倒車燈開關 | 原車 | 套 | 1 |
| 17 | 危險燈開關 | 原車 | 套 | 1 |
| 18 | 線束 | 套 | 1 | |
| 19 | 雨刮總成 | 原車 | 套 | 1 |
| 20 | 雨刮控制器 | 原車 | 個 | 1 |
| 21 | 噴水電機 | 原車 | 套 | 1 |
| 22 | 噴水壺 | 原車 | 套 | 1 |
| 23 | 喇叭 | 原車 | 個 | 2 |
| 24 | 喇叭繼電器 | 原車 | 個 | 1 |
| 25 | X觸點繼電器 | 原車 | 個 | 1 |
| 26 | 霧燈繼電器 | 原車 | 個 | 1 |
| 27 | 無分電器點火系統 | 含點火器總成、火花塞、曲軸位置傳感器 | 套 | 1 |
| 28 | 模擬噴油嘴指示燈 | 套 | 1 | |
| 29 | 燃油泵繼電器 | 原車 | 個 | 1 |
| 30 | 燃油泵指示燈 | 原車 | 個 | 1 |
| 31 | 曲軸位置傳感器及信號輪 | 原車 | 套 | 1 |
| 32 | 電動窗主開關 | 原車 | 套 | 1 |
| 33 | 左右前車門電腦 | 原車 | 個 | 1 |
| 34 | 舒適電腦 | 原車 | 個 | 1 |
| 35 | 右前門鎖電機 | 原車 | 套 | 1 |
| 36 | 左右后電動窗電機 | 原車 | 套 | 1 |
| 37 | 左右后電動窗開關 | 原車 | 套 | 1 |
| 38 | 左右后門鎖電機 | 原車 | 套 | 1 |
| 39 | 汽車音響總成 | 原車 | 套 | 1 |
| 40 | 揚聲器 | 6"，200W | 對 | 1 |
| 41 | 起動機總成 | 原車 | 臺 | 1 |
| 42 | 發電機總成 | 原車 | 臺 | 1 |
| 43 | 三相異步電動機 | YT 100L1-4 | 臺 | 1 |
| 44 | 蓄電池 | 12V 45Ah | 臺 | 1 |
| 45 | 保險絲盒 | 個 | 2 | |
| 46 | 電源總開關 | 50A | 個 | 1 |
| 47 | 移動臺架(帶自鎖腳輪裝置) | 2080×700×1800mm(長×寬×高) | 臺 | 1 |
| 48 | 實驗插接線 | 套 | 1 | |
| 49 | 教師手冊 | 套 | 1 | |
| 50 | 合格證與保修卡 | 套 | 1 |
