一、產品簡介

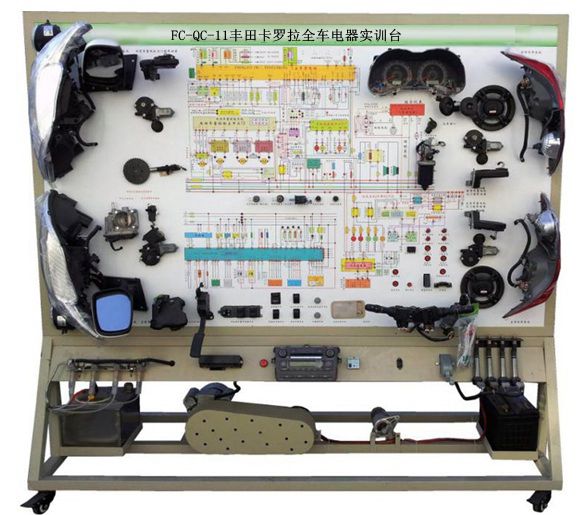

該設備(bei)采用全新(xin)卡羅拉整車電器(qi)實物為基礎(chu)，充分展示汽(qi)車發動(dong)機防(fang)盜系(xi)(xi)(xi)(xi)統(tong)(tong)(tong)(tong)(tong)、儀表系(xi)(xi)(xi)(xi)統(tong)(tong)(tong)(tong)(tong)、燈光系(xi)(xi)(xi)(xi)統(tong)(tong)(tong)(tong)(tong)、雨刮系(xi)(xi)(xi)(xi)統(tong)(tong)(tong)(tong)(tong)、喇叭系(xi)(xi)(xi)(xi)統(tong)(tong)(tong)(tong)(tong)、點火系(xi)(xi)(xi)(xi)統(tong)(tong)(tong)(tong)(tong)、電動(dong)車窗系(xi)(xi)(xi)(xi)統(tong)(tong)(tong)(tong)(tong)、電動(dong)門鎖(suo)、音響系(xi)(xi)(xi)(xi)統(tong)(tong)(tong)(tong)(tong)、起(qi)動(dong)系(xi)(xi)(xi)(xi)統(tong)(tong)(tong)(tong)(tong)和充電系(xi)(xi)(xi)(xi)統(tong)(tong)(tong)(tong)(tong)等汽(qi)車電器(qi)各系(xi)(xi)(xi)(xi)統(tong)(tong)(tong)(tong)(tong)的組(zu)成結構(gou)和工作過程。
適用于學校對整車(che)電器理論和維修實(shi)訓的教(jiao)學需要(yao)。
二、功能(neng)特點
1.真實(shi)可運行的汽車整車電器(qi)系(xi)統，充(chong)分展示汽車整車電器(qi)系(xi)統的組成結構。
接通電(dian)源，操縱(zong)示教(jiao)板(ban)上的(de)各種(zhong)電(dian)器開關(guan)、按(an)鈕、真實演示汽車發動(dong)(dong)(dong)機電(dian)控系(xi)(xi)統(tong)(tong)、儀表系(xi)(xi)統(tong)(tong)、燈光系(xi)(xi)統(tong)(tong)、雨刮系(xi)(xi)統(tong)(tong)、喇(la)叭系(xi)(xi)統(tong)(tong)、點(dian)火(huo)系(xi)(xi)統(tong)(tong)、電(dian)動(dong)(dong)(dong)車窗系(xi)(xi)統(tong)(tong)、電(dian)動(dong)(dong)(dong)門鎖、音響(xiang)系(xi)(xi)統(tong)(tong)、起動(dong)(dong)(dong)系(xi)(xi)統(tong)(tong)和(he)充電(dian)系(xi)(xi)統(tong)(tong)等(deng)汽車電(dian)器各系(xi)(xi)統(tong)(tong)的(de)工(gong)作過程(cheng)。
2.設(she)備面(mian)板采(cai)用(yong)耐創(chuang)擊、耐污染、防(fang)火(huo)、防(fang)潮(chao)的鋁(lv)塑板，表面(mian)經特殊工藝(yi)噴涂底漆處理(li)；面(mian)板打(da)印有彩(cai)色電(dian)路圖；學員可直觀(guan)對照電(dian)路圖和實(shi)物，認識和分(fen)析汽車整車電(dian)器各系(xi)統(tong)的工作原理(li)。
3.示教板面板上(shang)安裝有(you)檢(jian)測(ce)(ce)端子(zi)，可直(zhi)接(jie)在面板上(shang)檢(jian)測(ce)(ce)汽車整車電(dian)器(qi)各系統電(dian)路元件的電(dian)信(xin)號，如電(dian)阻、電(dian)壓、電(dian)流(liu)、頻率信(xin)號等。
4.設(she)備面板上安裝有診斷(duan)(duan)座，可連接(jie)專用(yong)或通(tong)用(yong)型(xing)汽車(che)解碼(ma)器(qi)，對發動機(ji)控(kong)制單元、組(zu)合儀(yi)表、舒適(shi)系統單元等(deng)進行ECU編碼(ma)查詢、讀取故障(zhang)碼(ma)、清除(chu)故障(zhang)碼(ma)、讀取數據(ju)流、執行元件測試、參(can)數設(she)定、波(bo)形分(fen)析、鑰匙匹配等(deng)自診斷(duan)(duan)功能(neng)。
5.設備面(mian)板部分(fen)采(cai)(cai)用(yong)面(mian)板部分(fen)采(cai)(cai)用(yong)1.5mm冷板沖壓成形結構，外(wai)形美觀(guan)；底架部分(fen)采(cai)(cai)用(yong)鋼結構焊接，表面(mian)采(cai)(cai)用(yong)噴(pen)涂(tu)工藝處理，帶自(zi)鎖腳輪(lun)裝置。
三、技術(shu)規格
1.外形(xing)尺(chi)寸（約）：2080×700×1900mm(長×寬×高(gao))
2.動力電源：三(san)相四線(或三(san)相五線)380V±10% 50Hz
3.工(gong)作電壓：直流(liu)12V
4.工作溫(wen)度：-40℃～+50℃
三(san)相異(yi)步電(dian)動機
1.型 號(hao)：YT 100L1-4
2.電壓(ya)：AC 220V/380V
3.功率：2.2KW
4.轉速：1420r/min
四、基本配(pei)置(zhi)（每臺）
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 示教板面板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
| 2 | 發動機控制電腦(ECU) | 原車 | 套 | 1 |
| 3 | 診斷座 | 原車 | 個 | 1 |
| 4 | 點火開關 | 原車 | 個 | 1 |
| 5 | 組合儀表 | 原車 | 套 | 1 |
| 6 | 組合開關 | 原車 | 套 | 1 |
| 7 | 左右前大燈總成 | 原車 | 套 | 1 |
| 8 | 左右前霧燈 | 原車 | 套 | 1 |
| 9 | 左右轉向燈 | 原車 | 套 | 1 |
| 10 | 左右轉向邊燈 | 原車 | 套 | 1 |
| 11 | 左右組合尾燈 | 原車 | 套 | 1 |
| 12 | 牌照燈 | 原車 | 套 | 1 |
| 13 | 高位剎車燈 | 原車 | 個 | 1 |
| 14 | 燈光開關 | 原車 | 套 | 1 |
| 15 | 剎車燈開關 | 原車 | 套 | 1 |
| 16 | 倒車燈開關 | 原車 | 套 | 1 |
| 17 | 危險燈開關 | 原車 | 套 | 1 |
| 18 | 線束 | 方晨 | 套 | 1 |
| 19 | 雨刮總成 | 原車 | 套 | 1 |
| 20 | 雨刮控制器 | 原車 | 個 | 1 |
| 21 | 噴水電機 | 原車 | 套 | 1 |
| 22 | 噴水壺 | 原車 | 套 | 1 |
| 23 | 喇叭 | 原車 | 個 | 2 |
| 24 | 喇叭繼電器 | 原車 | 個 | 1 |
| 25 | X觸點繼電器 | 原車 | 個 | 1 |
| 26 | 霧燈繼電器 | 原車 | 個 | 1 |
| 27 | 無分電器點火系統 | 含點火器總成、火花塞、曲軸位置傳感器 | 套 | 1 |
| 28 | 模擬噴油嘴指示燈 | 方晨 | 套 | 1 |
| 29 | 燃油泵繼電器 | 原車 | 個 | 1 |
| 30 | 燃油泵指示燈 | 原車 | 個 | 1 |
| 31 | 曲軸位置傳感器及信號輪 | 原車 | 套 | 1 |
| 32 | 電動窗主開關 | 原車 | 套 | 1 |
| 33 | 左右前車門電腦 | 原車 | 個 | 1 |
| 34 | 舒適電腦 | 原車 | 個 | 1 |
| 35 | 右前門鎖電機 | 原車 | 套 | 1 |
| 36 | 左右后電動窗電機 | 原車 | 套 | 1 |
| 37 | 左右后電動窗開關 | 原車 | 套 | 1 |
| 38 | 左右后門鎖電機 | 原車 | 套 | 1 |
| 39 | 汽車音響總成 | 原車 | 套 | 1 |
| 40 | 揚聲器 | 6"，200W | 對 | 1 |
| 41 | 起動機總成 | 原車 | 臺 | 1 |
| 42 | 發電機總成 | 原車 | 臺 | 1 |
| 43 | 三相異步電動機 | YT 100L1-4 | 臺 | 1 |
| 44 | 蓄電池 | 12V 45Ah | 臺 | 1 |
| 45 | 保險絲盒 | 方晨 | 個 | 2 |
| 46 | 電源總開關 | 50A | 個 | 1 |
| 47 | 移動臺架(帶自鎖腳輪裝置) | 2080×700×1800mm(長×寬×高) | 臺 | 1 |
| 48 | 故障模擬與排除裝置 | 方晨 | 套 | 1 |
| 49 | 教師手冊 | 方晨 | 套 | 1 |
| 50 | 合格證與保修卡 | 方晨 | 套 | 1 |
