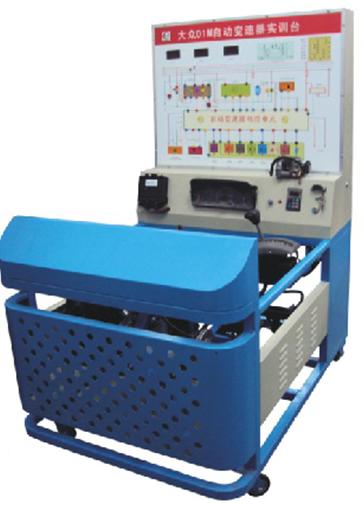

一(yi)．產(chan)品簡介(jie)
本(ben)實訓(xun)系(xi)統以01N原廠(chang)電控自(zi)(zi)動(dong)(dong)變速(su)器為(wei)基礎，調速(su)三相電機為(wei)動(dong)(dong)力源，可(ke)對自(zi)(zi)動(dong)(dong)變速(su)器進行換檔等(deng)各項(xiang)測試(shi)工(gong)(gong)況實際(ji)操作(zuo)、及故(gu)障檢測與(yu)診斷(duan)、故(gu)障模(mo)擬與(yu)排(pai)除等(deng)工(gong)(gong)況的實際(ji)操作(zuo)，真實展示汽車自(zi)(zi)動(dong)(dong)變速(su)器結(jie)構(gou)與(yu)原理及工(gong)(gong)作(zuo)過程。適用于各類(lei)型院校及培訓(xun)機構(gou)對汽車自(zi)(zi)動(dong)(dong)變速(su)器理論(lun)和(he)維修實訓(xun)的實訓(xun)教學需要(yao)。
本實訓(xun)系統實訓(xun)功能齊全、操作方便、安全可靠、美觀大方。
二．主(zhu)要用途(tu)
1．適用于各(ge)類型院校及培訓機(ji)構對汽車(che)自動變速器理論(lun)和維(wei)修實訓的實訓教學需要。
2．適(shi)用于各類型院校及培訓機構對汽車(che)自動變速器(qi)模塊各單元教學需要(yao)。
3．適用于模塊(kuai)化教(jiao)學模式(shi)的教(jiao)學需要。
4．適用于汽車(che)職(zhi)業技能鑒定考核的需要。
5．適用于各模塊的(de)結(jie)構與(yu)原理認知(zhi)、功(gong)能(neng)動態演(yan)示(shi)、故(gu)障模擬與(yu)考核、故(gu)障檢測(ce)與(yu)維(wei)修、故(gu)障診(zhen)斷與(yu)排(pai)除等教學需要。
三．結構組成
01N自動變(bian)速(su)器總(zong)成(cheng)、自動變(bian)速(su)器控(kong)制(zhi)單元、掛檔桿(gan)總(zong)成(cheng)、組(zu)合儀表、三相(xiang)調速(su)電(dian)(dian)(dian)機(ji)、節(jie)氣門體(ti)總(zong)成(cheng)、診(zhen)斷座、油壓(ya)表、原車電(dian)(dian)(dian)路原理(li)圖板及檢測端子、發(fa)動機(ji)轉速(su)裝(zhuang)置、制(zhi)動機(ji)構、移(yi)動臺(tai)架等、故障模擬考核和排除系(xi)統、直流電(dian)(dian)(dian)源裝(zhuang)置、臺(tai)架操作說明書(shu)、實驗(yan)指導書(shu)等附(fu)件。
各傳感器及執行器安(an)裝(zhuang)(zhuang)(zhuang)數字顯示表(biao)、臺架安(an)裝(zhuang)(zhuang)(zhuang)油壓(ya)力表(biao)、帶鎖止萬向(xiang)的腳輪(lun)、臺架轉動等部位(wei)加裝(zhuang)(zhuang)(zhuang)安(an)裝(zhuang)(zhuang)(zhuang)裝(zhuang)(zhuang)(zhuang)置。
四．功能特點
1．電(dian)動(dong)機(ji)驅動(dong)變速器(qi)模擬(ni)(ni)運(yun)行、二極管顯示電(dian)磁(ci)閥工況(kuang)；模擬(ni)(ni)運(yun)行工況(kuang)正常（包含(han)：換檔(dang)、升降檔(dang)、加減速等工況(kuang)）。
2．指(zhi)針式壓力(li)表指(zhi)示主油道壓力(li)值。
3．故障(zhang)模擬系統可模擬實際(ji)運行工況，設置多種系統常見故障(zhang)（常規(gui)：1-36個），故障(zhang)點內容(rong)及類型可根據用戶調整。
4．電壓表(biao)實(shi)時顯示傳感器與(yu)執行(xing)器的變化，執行(xing)元(yuan)器件用(yong)LED 燈(deng)顯示工作狀(zhuang)態。
5．配備原車(che)故障檢(jian)測通訊的診斷座，可使用電(dian)腦診斷儀對變速器電(dian)控系統(tong)讀取故障碼和數據流等(deng)。
6．實訓(xun)臺面板(ban)上(shang)繪有原車一致的(de)彩(cai)色噴繪電路圖(tu)，1.5mm冷(leng)板(ban)或5mm鋁塑板(ban)直(zhi)接噴繪彩(cai)色原理圖(tu)
7．實訓臺面(mian)(mian)板上安裝有多功能檢測端子，可直接在面(mian)(mian)板上檢測各傳感器、執(zhi)行器、控制(zhi)單元端子腳的電信(xin)(xin)號，如電阻、電壓、電流、頻率、波(bo)形信(xin)(xin)號等(deng)參數。
8．實訓(xun)臺加裝(zhuang)電源等安全保護裝(zhuang)置(zhi)。
9．實訓臺底座(zuo)(zuo)部(bu)分(fen)采用鋼性結構焊接(jie)，面板(ban)柜沖壓成形，面板(ban)柜與(yu)底座(zuo)(zuo)可分(fen)離，臺架表面采用烤漆工藝(yi)，帶萬向自鎖腳輪裝置(zhi)。
五(wu)．外形與顏色
設備(bei)外形：
整(zheng)體(ti)式(shi)1600×900×1740mm(長(chang)×寬×高(gao))
設(she)備顏色：7032（用戶可選擇(ze)各種顏色）
六(liu)．制造工藝
1．設備檢(jian)測面板
采用5mm鋁塑板(ban)面(mian)板(ban)，表(biao)面(mian)氧化噴漆，UV平(ping)板(ban)高真(zhen)彩彩色原理圖(tu)，
2.設(she)備面(mian)板柜(ju)
2.1鋼(gang)性結構焊(han)接(jie)
2.2冷(leng)板：1.5mm
2.3一次沖壓(ya)成形
2.4表面采用亞光灰(hui)噴塑工藝，厚度0.3mm.
3.設備底座架(jia)
3.1鋼性結構焊接
3.2方管：40*40*2.0mm
3.3底板(ban)沖(chong)壓成(cheng)形
3.4表(biao)面采用亞(ya)光灰噴塑工藝，厚(hou)度0.3mm.
4.萬向腳輪
4.1前二只萬(wan)向帶鎖止功能腳輪(lun)
4.2后(hou)二(er)只萬向腳輪
4.3腳輪與(yu)臺架用M6*4螺絲固定，方便設備維修與(yu)維護。
4.4腳輪：100mm×50mm(直徑×寬度)
4.5腳輪(lun)支撐：1.5T
七．技術指(zhi)標
1.工作(zuo)電源：直(zhi)流12V
2.變速器油：依變速器型號(hao)
3.工作溫(wen)度：-40℃～+50℃
4．主(zhu)機：原車裝(zhuang)置
5.電(dian)機：380V /5.5KW
6.交(jiao)流電源(yuan)：220V/380V
