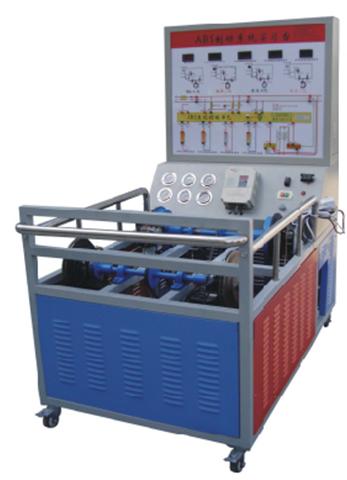

一．產品簡(jian)介
本實(shi)(shi)訓系(xi)統(tong)以原廠汽車(che)液(ye)壓ABS防(fang)抱死剎(cha)車(che)系(xi)統(tong)實(shi)(shi)物(wu)為(wei)基礎(chu)，系(xi)統(tong)實(shi)(shi)物(wu)合理裝(zhuang)配在鋼制(zhi)移動臺架上，可對汽車(che)液(ye)壓ABS防(fang)抱死剎(cha)車(che)系(xi)統(tong)進行模擬工作、及故障檢(jian)測與(yu)診(zhen)斷、故障模擬與(yu)排(pai)除(chu)等工況(kuang)的(de)實(shi)(shi)際操作，真實(shi)(shi)展示汽車(che)液(ye)壓剎(cha)車(che)系(xi)統(tong)結構與(yu)原理及工作過程。適用于各類型院校及培訓機構對汽車(che)液(ye)壓ABS系(xi)統(tong)理論(lun)和(he)維(wei)修實(shi)(shi)訓的(de)實(shi)(shi)訓教學需要(yao)。
本(ben)實訓(xun)系(xi)統實訓(xun)功能齊全(quan)、操(cao)作方(fang)便、安全(quan)可靠、美(mei)觀大方(fang)。
二．主要用(yong)途(tu)
1．適用于各類型院校及(ji)培訓機構對(dui)汽車(che)液(ye)壓(ya)剎(cha)車(che)系統理論和維(wei)修實訓的實訓教學需要。
2．適用(yong)于各(ge)類(lei)型院校及培訓(xun)機構對汽車液(ye)壓剎(cha)車系統模塊各(ge)單(dan)元教學需要(yao)。
3．適用于模塊化(hua)教學(xue)模式的教學(xue)需要(yao)。
4．適用于(yu)汽車職業技能鑒定考核的需要(yao)。
5．適用于各模(mo)(mo)塊的(de)結構與(yu)原理認知、功能動(dong)態演示、故(gu)障模(mo)(mo)擬與(yu)考核、故(gu)障檢測(ce)與(yu)維修、故(gu)障診斷(duan)與(yu)排除等教學(xue)需要。
三．結構(gou)組成
全新時超原車ABS閥體總成、ABS控制單元、前(qian)碟后鼓(gu)制動(dong)機構、輪速傳感器(qi)及信號盤；面(mian)板鐵柜、彩色(se)原車電(dian)路原理圖、油壓原理圖、調速電(dian)機、變(bian)頻器(qi)、剎車踏(ta)板等附(fu)件(jian)、移(yi)動(dong)臺架等、臺架操作(zuo)說明書、實驗指導書等附(fu)件(jian)。
四．功能特(te)點
1．可動(dong)態演(yan)示汽車ABS制動(dong)系統工作原(yuan)理與過程。
2．設備可簡易實現ABS制動系統保養與維護操作。
3．設備可(ke)實(shi)現ABS制(zhi)動(dong)系(xi)統拆裝和工(gong)況演(yan)示。
4．主缸油壓(ya)(ya)與分缸油壓(ya)(ya)實時指針(zhen)式(shi)壓(ya)(ya)力表顯(xian)示。
5．工作狀態安裝LED燈(deng)顯示。
6．輪速(su)通過調(diao)速(su)電機(ji)進(jin)行調(diao)整(zheng)
7．配備(bei)原車(che)故(gu)障(zhang)檢(jian)測通訊的診斷座，可使(shi)用電腦(nao)診斷儀對電控系統讀取故(gu)障(zhang)碼和數(shu)據(ju)流等。
8．可(ke)進行ABS制動(dong)系統排空(kong)及調整(zheng)、系統匹(pi)配等實訓(xun)（個別功能因車(che)型(xing)而(er)有所差異）。
9．實訓臺底(di)座(zuo)部(bu)分采用鋼性結構(gou)焊接，臺架(jia)表面采用烤漆工藝，帶萬向自(zi)鎖腳輪裝置。
10．實訓臺面板上(shang)繪(hui)(hui)有原車一致的彩色噴(pen)繪(hui)(hui)電(dian)路圖，1.5mm冷板或5mm鋁(lv)塑板直接噴(pen)繪(hui)(hui)彩色
11．實(shi)訓臺面板(ban)上(shang)安裝有(you)多功能檢(jian)測(ce)端子，可直接在面板(ban)上(shang)檢(jian)測(ce)各(ge)傳感器(qi)、執行器(qi)、控制單元端子腳的電(dian)信號(hao)，如電(dian)阻、電(dian)壓、電(dian)流、頻率、波形信號(hao)等參(can)數。
12．實(shi)訓臺加(jia)裝電源等安(an)全保護裝置。
13．實訓臺(tai)底座部分采用鋼性結(jie)構(gou)焊接，面(mian)板柜沖壓成形，面(mian)板柜與底座可分離，臺(tai)架(jia)表面(mian)采用烤漆工藝(yi)，帶(dai)萬向自(zi)鎖腳(jiao)輪裝置。
五．外形與顏色(se)
設備(bei)外(wai)形(xing)：立式(shi)1500×1000×1740mm(長×寬×高)
設備顏色(se)：7032（用戶可選擇各種顏色(se)）
六．制造(zao)工藝
1．設備(bei)檢測(ce)面板
采用5mm鋁(lv)塑板面板，表面氧化噴漆，UV平板高(gao)真彩(cai)彩(cai)色原理(li)圖，
2.設備面板柜
2.1鋼性結構焊接
2.2冷板：1.5mm
2.3一(yi)次(ci)沖壓成(cheng)形(xing)
2.4表(biao)面采用亞光灰噴塑(su)工藝，厚(hou)度0.3mm.
3.設備底(di)座架
3.1鋼(gang)性(xing)結構(gou)焊接
3.2方管(guan)：40*40*2.0mm
3.3底板沖(chong)壓(ya)成形
3.4表(biao)面采用亞光灰噴塑工藝，厚度0.3mm.
4.萬(wan)向腳(jiao)輪
4.1前二只(zhi)萬向帶(dai)鎖止功(gong)能腳輪
4.2后二只萬(wan)向腳輪
4.3腳(jiao)輪(lun)與臺(tai)架用M6*4螺絲固定，方便(bian)設(she)備維(wei)修與維(wei)護。
4.4腳(jiao)輪：100mm×50mm(直徑×寬度)
4.5腳輪支撐(cheng)：1.5T
七．技術指標
1.剎車油：依(yi)制動系統型(xing)號
2.工作溫度：-40℃～+50℃
3．主機：原車裝置
4．交流(liu)電源：220V/380
5．交流電機：4KW
6．變(bian)頻器：與電動(dong)機配套
