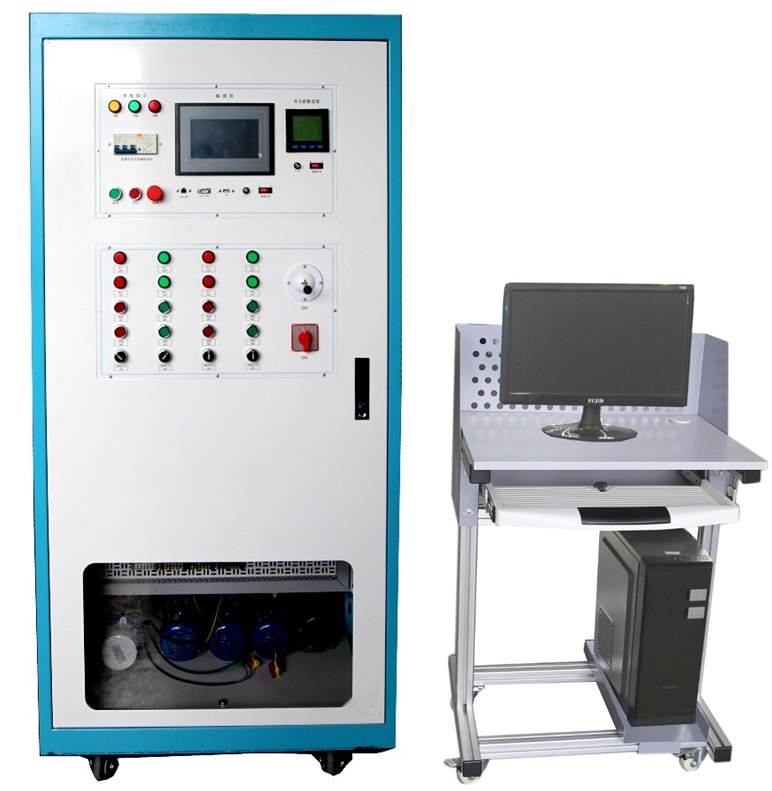

FC-990A 現代電氣(qi)控制系統安裝與調試實(shi)訓考核裝置

一、產品概述

該(gai)裝(zhuang)置具(ju)有電(dian)(dian)氣控制系(xi)統的(de)電(dian)(dian)路(lu)設計、安裝(zhuang)和布(bu)線，傳感(gan)器接線與調整(zheng)、PLC編程、模擬量模塊應用、人機(ji)界面(mian)組態、電(dian)(dian)機(ji)驅(qu)動（含變(bian)(bian)頻器及對應電(dian)(dian)機(ji)、伺(si)服(fu)驅(qu)動器及伺(si)服(fu)電(dian)(dian)機(ji)、步進電(dian)(dian)機(ji)及驅(qu)動器、繼電(dian)(dian)控(kong)(kong)制(zhi)(zhi)與保護、溫度(du)(du)控(kong)(kong)制(zhi)(zhi)器）參數設(she)(she)定(ding)。裝置中多參量實時(shi)手工給(gei)定(ding)（如速度(du)(du)實時(shi)變(bian)(bian)化(hua)(hua)給(gei)定(ding)、溫度(du)(du)變(bian)(bian)化(hua)(hua)實時(shi)給(gei)定(ding)、距離變(bian)(bian)化(hua)(hua)實時(shi)給(gei)定(ding)等），實現了系(xi)統(tong)控(kong)(kong)制(zhi)(zhi)的(de)實時(shi)控(kong)(kong)制(zhi)(zhi)，真實的(de)模擬和反映了工業(ye)控(kong)(kong)制(zhi)(zhi)的(de)過程，實訓(xun)內容廣泛、變(bian)(bian)化(hua)(hua)多樣，是(shi)一(yi)款(kuan)典型的(de)職業(ye)能(neng)力培養設(she)(she)備(bei)，通過在該設(she)(she)備(bei)上實訓(xun)，可(ke)使學生職業(ye)能(neng)力得到大(da)幅度(du)(du)提升。

二、產(chan)品特點

本裝(zhuang)置是由控制(zhi)柜、受(shou)控對象等組成(cheng)一個完整系統，具有占地面(mian)積小、操(cao)作(zuo)方便(bian)、可移動、內部安裝(zhuang)有照明(ming)設施(shi)、操(cao)作(zuo)面(mian)板,各控制點和通(tong)訊接口(kou)均引出(chu)到專用的接線板上，使實(shi)訓(xun)更加便捷。

控(kong)制元(yuan)件（如PLC、變頻器、接觸器等）采用導軌式(shi)安(an)裝，實訓時可根據需(xu)要(yao)進行合理的調整安(an)裝，布線采用工(gong)業線槽板前布線方(fang)式(shi)，受(shou)控對象(xiang)采用外(wai)置(zhi)方(fang)式(shi)便于觀察。

本裝(zhuang)置采用模塊(kuai)式結(jie)構，擴展(zhan)性強(qiang)，選擇不同的配置、調(diao)整系(xi)統參(can)數(shu)，從而實現控制系(xi)統需(xu)求。

三、技(ji)術性能(neng)

1.輸入電壓：三相五線 ～380V±10%  50Hz

2.工作(zuo)環境：環境溫度范圍為-10℃～+40℃  相對(dui)濕度＜85%（25℃） 海拔＜2000m

3.裝(zhuang)置容(rong)量：＜1kVA

4.外形尺寸(cun)：850mm×800mm         ×1800mm

5.安全(quan)保護：具(ju)有漏電保護，安全(quan)符合國家標準

四、產品結構與組成

設(she)備由實(shi)訓(xun)柜(ju)體、門(men)板(ban)、電氣控(kong)制(zhi)元(yuan)件（組(zu)件）、儀表、實(shi)訓(xun)考核單(dan)(dan)元(yuan)掛板(ban)、電機單(dan)(dan)元(yuan)、運動(dong)單(dan)(dan)元(yuan)、溫度(du)控(kong)制(zhi)組(zu)件、網孔板(ban)等組(zu)成(cheng)。整個系統主(zhu)要由主(zhu)令電氣及儀表單(dan)(dan)元(yuan)、PLC網絡組態單元、PLC控制單(dan)元、繼電控制單(dan)元組成。

1. 實訓柜：采用鋼(gang)結構，帶自鎖腳輪,作(zuo)為電(dian)氣(qi)控制(zhi)系(xi)統的機械和電(dian)氣(qi)設備的安裝載體(ti)，設備可自由(you)靈活的布置(zhi)和安裝。

2. 主(zhu)令電(dian)氣及(ji)儀表(biao)單元(yuan)：該單元(yuan)的主(zhu)要組成部分包括(kuo)進(jin)線電(dian)源控(kong)制(zhi)與保護、主(zhu)令電(dian)氣控(kong)制(zhi)元(yuan)件(jian)、指(zhi)示燈、顯(xian)示儀表(biao)、緊急停(ting)止按鈕等器件(jian)。該單元(yuan)是設備中的控(kong)制(zhi)信(xin)號和顯(xian)示（指(zhi)示）單元(yuan)，在整個電(dian)氣控(kong)制(zhi)系統中，起(qi)著向系統中的其他單元(yuan)提供控(kong)制(zhi)信(xin)號的作用(yong)。

3. FX3U-48MT單元

配置三菱FX3U-48MT/ESS主(zhu)機，集成(cheng)數字量I/O（24路數(shu)字量輸入24路數字量輸出(chu)）通訊模塊FX3U-485-BD，擴展(zhan)模塊(kuai)FX2N-8EYR（8路繼電器輸出），PT100溫度傳感器(qi)模塊(kuai)   FX3U-4AD-PT-ADP，模擬量模塊   FX3U-3A-ADP，SC-11通信編(bian)程電纜。

4. 觸摸屏單元

觸摸屏單元采用TPC7032KT  7寸(cun)彩(cai)色觸摸(mo)屏，自帶(dai)232/485接(jie)口各一個(ge)、以(yi)太網接(jie)口一個(ge)，控制(zhi)和顯示各單元的運行狀態(tai)。

5. 變(bian)頻調速單元

變頻調速(su)單元(yuan)采用(yong)三菱FR-E740-0.75K變頻器，集(ji)成RS-485通訊接口，提供(gong)操作面板；

6. 實訓組件

實訓組(zu)件主要由電(dian)源掛(gua)箱虛(xu)實結(jie)合掛(gua)箱，掛(gua)箱區域采用開(kai)放式(shi)結(jie)構可根據需求(qiu)增(zeng)加不同(tong)掛(gua)箱。

電(dian)源掛(gua)箱提供AC380V、AC220V、DC24V電(dian)(dian)源(yuan)，為實(shi)訓掛箱和電(dian)(dian)機實(shi)訓單元提供(gong)動力源(yuan)；設有啟(qi)動停止按鈕，各相電(dian)(dian)源(yuan)工(gong)作指(zhi)示(shi)，具有過流、過壓(ya)、短路(lu)等保護。

7. 單軸運動控制模塊

該模塊要求裝有(you)(you)滾珠絲杠、光電開關、伺服電機支架、聯軸器、指針(zhen)、標尺、零點開關、限位開關，有(you)(you)效行程300mm。

8. 伺(si)服驅動模(mo)塊

配置(zhi)三菱伺(si)服驅(qu)動MR-JE-10A   伺服電(dian)機HG-KN13J-S100

9. 步進驅動模塊

配置步進(jin)驅動器(qi)DM556  步進(jin)電(dian)機57BYG

10. 電工(gong)基(ji)礎實訓單(dan)元

電工基礎實訓單元主(zhu)要(yao)由(you)交(jiao)流(liu)接觸器(qi)(qi)、中間繼(ji)電器(qi)(qi)、時間繼(ji)電器(qi)(qi)、按(an)鈕等組成，用于(yu)電機正(zheng)反轉、星三角轉換、啟停自鎖等實訓。

11. 三(san)相交流電機(ji)

交流(liu)額定電壓380V/△/Y接法，轉速1400轉/min，功(gong)率(lv)180W，頻(pin)率50HZ，絕緣等(deng)級(ji)E級。

五、基本配置(zhi)

六、實訓項目

典型電(dian)動機控(kong)制(zhi)實(shi)操(cao)實(shi)訓

1.轉(zhuan)換開關與電(dian)(dian)壓表(biao)連接測量三相電(dian)(dian)壓

2. 三相電(dian)流的測量

3. 電力綜合儀表(biao)的使(shi)用

4. 三相(xiang)異(yi)步電(dian)動機直接(jie)起動、停(ting)車的控制

5. 接(jie)觸器聯鎖的三相交流異步電動機正、反轉控制(zhi)電路

6. 按鈕聯鎖(suo)的三相交流異(yi)步電動(dong)機正、反轉控制電路

7. 按鈕、接觸器聯鎖的三相(xiang)交流異步電(dian)動機(ji)正、反轉控制電(dian)路

8. 三相交(jiao)流異步(bu)電動(dong)機(ji)Y-△（手動(dong)切換）起動(dong)控制電路

9. 三相交流異(yi)步(bu)電動機Y-△（時間繼(ji)電(dian)器切換）起動控制電(dian)路

10. 定子(zi)繞組串聯電阻起動控制(zhi)電路

11. 三(san)相(xiang)交(jiao)流異步電動機能耗制動控制電路

12. 三相交流異(yi)步電動機(ji)降壓起動及反接制(zhi)動控(kong)制(zhi)電路

13. 兩(liang)臺電(dian)動(dong)機的順序控制(zhi)電(dian)路

14. 電動機的往(wang)返行程控制電路

15. 電動葫蘆控制電路

16. 三相交流異步(bu)電(dian)動(dong)機點(dian)動(dong)、連續轉動(dong)的控(kong)制電(dian)路

17. 兩(liang)地(di)控制(zhi)電路

PLC虛(xu)擬控制應(ying)用實訓

1. 四層電梯控制(zhi)

2. 搶(qiang)答器控制

3. 天塔(ta)之光控制

4. 音樂噴泉控制

5. 十字路口交(jiao)通燈控制

6. 水塔水位控制(zhi)

7. 自動送料裝車系統控制(zhi)

8. 傳(chuan)送(song)帶控(kong)制(zhi)

9. 裝配流水線控(kong)制

10. 多種液體混合裝(zhuang)置(zhi)控(kong)制

11. 自控(kong)成型機(ji)控(kong)制

12. 自動洗(xi)衣機控制

13. 機(ji)械手控制控制

14. 自(zi)控軋鋼(gang)機控制

15. 郵件分揀機控制

16. 自動售貨機控制(zhi)

PLC實物控制應(ying)用實訓

1. 直(zhi)線(xian)運動位置檢測、定位控制

2. 步進電機定位控制

3. 步進(jin)電機的速度(du)控制

4. 步(bu)進(jin)電機(ji)的正反轉控制

5. 伺服(fu)電機(ji)定(ding)位(wei)控(kong)制

6. 伺(si)服(fu)電(dian)機的速度控(kong)制(zhi)

7. 伺服電(dian)機的正反轉(zhuan)控(kong)制

8. 三相鼠籠式異(yi)步電動機點動和自(zi)鎖PLC控制

9. 三相鼠籠式異步電動機聯動正反轉PLC控制

10. 三(san)相鼠籠式異步電動機帶延時正反轉PLC控制

11. 三相(xiang)鼠籠式(shi)異步電動機Y/△轉換起動PLC控制

PLC、變(bian)頻器、觸摸屏綜合(he)應用技能實訓

1. 變頻器(qi)功(gong)能參數(shu)設置(zhi)與操(cao)作

2. 外部端(duan)子(zi)點動(dong)控制

3. 變頻器控制電機正反(fan)轉

4. 多段速(su)度選擇(ze)變頻調(diao)速(su)

5. 變頻器無(wu)級調速

6. 外部模(mo)擬量方式的(de)變頻(pin)調速控制(zhi)

7. 基(ji)于(yu)PLC的變頻器外部(bu)端子的電機正反轉控制

8. 基于PLC模(mo)擬(ni)量方式變頻開(kai)環/閉環調速控制

9. 基于PLC通信方式的變頻開環調速(su)

10. 基于觸摸屏控制方(fang)式的基本(ben)指令(ling)編程練習(xi)

41. 基(ji)于觸(chu)摸(mo)屏控制方(fang)式(shi)的數(shu)碼(ma)顯示(shi)控制

網(wang)絡(luo)通訊綜(zong)合(he)實(shi)訓

1. PLC與變頻器RS485通訊實訓(xun)

2. PLC、觸摸屏(ping)與變頻器(qi)通信控制

3. PLC、變頻(pin)器(qi)、觸摸屏(ping)組網綜合應用實訓
