FCGZD-1電工技能(neng)工作(zuo)島一體化主控臺(tai)

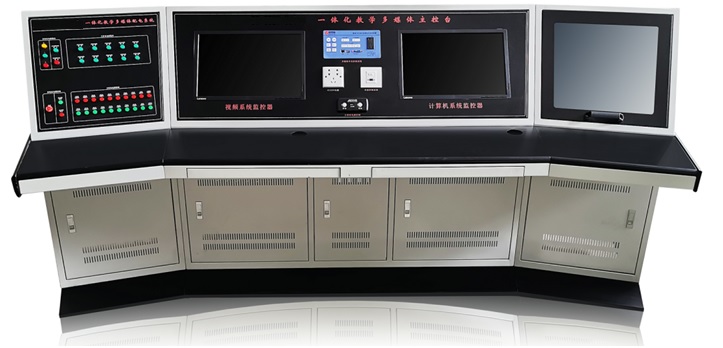

1、設備圖片：

 該區域由電源控(kong)制(zhi)(zhi)形體(ti)、多媒(mei)體(ti)控(kong)制(zhi)(zhi)器(qi)、音響(xiang)系統(tong)、熒幕(mu)控(kong)制(zhi)(zhi)器(qi)、電動窗(chuang)簾控(kong)制(zhi)(zhi)器(qi)等構成(cheng)、計算機系統(tong)、網(wang)系統(tong)及視頻(pin)監(jian)(jian)控(kong)系統(tong)構成(cheng)。模擬現代制(zhi)(zhi)造企業管(guan)(guan)理(li)，使管(guan)(guan)理(li)者（老師(shi)）通(tong)過(guo)集中(zhong)(zhong)管(guan)(guan)理(li)設(she)備(bei)(bei)，管(guan)(guan)理(li)工(gong)作(zuo)室內設(she)備(bei)(bei)的電源、工(gong)作(zuo)狀態，以(yi)及通(tong)過(guo)網(wang)絡(luo)數據(ju)匯(hui)總監(jian)(jian)控(kong)工(gong)業網(wang)絡(luo)數據(ju)。除此之外，在教學(xue)過(guo)程中(zhong)(zhong)完整地配(pei)備(bei)(bei)了多媒(mei)體(ti)教學(xue)有關設(she)備(bei)(bei)，通(tong)過(guo)投影系統(tong)可(ke)以(yi)展(zhan)示(shi)任(ren)務課程教學(xue)中(zhong)(zhong)的難點。配(pei)套的視頻(pin)系統(tong)可(ke)以(yi)讓(rang)管(guan)(guan)理(li)者集中(zhong)(zhong)監(jian)(jian)視工(gong)作(zuo)室每個角(jiao)落的工(gong)作(zuo)情況，并且可(ke)以(yi)通(tong)過(guo)視頻(pin)展(zhan)示(shi)每一(yi)個學(xue)員的工(gong)作(zuo)成(cheng)果，方便教學(xue)成(cheng)果展(zhan)示(shi)和學(xue)員評價。

2、產品(pin)概述：

主控臺主要有電(dian)源(yuan)控制系(xi)統，分別獨(du)立控制8組工(gong)作(zuo)島電源與主控(kong)(kong)臺設備(bei)的電源，具有過流保護、失壓(ya)保護等功(gong)(gong)能(neng)，主控(kong)(kong)臺面(mian)板采用彩色噴繪工(gong)藝，指示燈內嵌式(shi)，工(gong)作(zuo)室(shi)窗簾采用分路控(kong)(kong)制(zhi)(zhi)、伺服電機驅動、帶遙控(kong)(kong)與銀(yin)幕控(kong)(kong)制(zhi)(zhi)系統、視(shi)頻網(wang)絡系統，投影屏(ping)幕具備(bei)升降(jiang)控(kong)(kong)制(zhi)(zhi)功(gong)(gong)能(neng) 、視頻展示臺、計(ji)算機軟件系(xi)統、多媒(mei)體(ti)控制系(xi)統、具(ju)有常(chang)用(yong)的USB2.0（2個(ge)）、VGA（四進一出）多功能(neng)接口等控(kong)(kong)制系(xi)統組成；作用是對工作室(shi)內設備(bei)供電(dian)、窗簾、銀幕進行控(kong)(kong)制，錄像(xiang)監(jian)控(kong)(kong)裝置對工作室(shi)內設備(bei)工作情況進行監(jian)控(kong)(kong)。

3、技術參數：

1、工作(zuo)電源：三(san)相五(wu)線  AC380V±10％  50Hz

2、安全保(bao)護(hu)(hu)：漏電保(bao)護(hu)(hu)，過流保(bao)護(hu)(hu)等(deng)保(bao)護(hu)(hu)

3、視(shi)(shi)頻監視(shi)(shi)：四路(lu)視(shi)(shi)頻

4、電源(yuan)控制：智(zhi)能電源(yuan)管(guan)理系統

5、額定(ding)功率：10KW(可根(gen)據客戶需求定制)

6、環境溫度：－10℃ ～40 ℃

7、相對濕度：≤85%

8、外形尺寸：L2800mm×W1200mm×H1100mm

4、產品結構(gou)：

1、桌身：采用1.5mm優(you)質鋼板，折(zhe)彎焊接而成(cheng)，并通過靜電噴(pen)涂環(huan)氧(yang)樹脂，美觀耐用。

2、桌(zhuo)面：采用優質(zhi)鋼板，表面通過耐磨噴涂處理，邊緣采用弧形折彎(wan)，使外觀更具弧線并且方便操作(zuo)并并帶有電腦(nao)鍵盤抽屜。

3、實訓屏：采(cai)用優質(zhi)鋼板斜面設計精加工，顏色協(xie)調、設計合理。分組電源、主控器材、控制(zhi)電源等布局科學及操作方便(bian)。

4、鉸鏈(lian)：不銹鋼鉸鏈(lian)，自動型大伸展角度，開合達十萬次以(yi)上(shang)。

5、滑軌：1.2mm厚(hou)優(you)質冷軋鋼(gang)板壓制(zhi)成(cheng)型的靜(jing)音三(san)節(jie)滾珠滑軌(gui)，開(kai)合達十萬次以上，表(biao)面經噴塑(su)處理，承重力﹥100kg。

6、把手：采用(yong)鋁(lv)合(he)金橋型拉手，表面經純(chun)環氧樹脂塑粉高溫固化處理。

可放(fang)(fang)置各種多(duo)媒體設(she)備：視(shi)頻(pin)展臺、功(gong)放(fang)(fang)、DVD、計算機、中央控投制器(qi)、 無線(xian)話筒等，并(bing)設置(zhi)有各(ge)種穿線(xian)孔位，使(shi)用(yong)方(fang)便。

一體化主控(kong)臺產品(pin)配件包配置清單

附件1：實驗室智慧用電安全控制系統

（1）該控制(zhi)系統由無線遠程實驗(yan)臺電源管理(li)終端和實驗(yan)室安全(quan)管理(li)平臺軟件組(zu)成

（2）無線遠程(cheng)實驗臺(tai)電源(yuan)管理終端啟(qi)動時(shi)需教師輸入正確(que)密碼才能(neng)啟(qi)動電源(yuan)，避免(mian)學(xue)員誤操(cao)作；

（3）無(wu)線(xian)遠(yuan)程實驗(yan)臺(tai)電源管理(li)終(zhong)端由2.8寸TFT彩色液晶顯示屏和數據(ju)采集模塊組成(cheng)，實時顯示實驗臺三(san)相(xiang)(xiang)電(dian)(dian)流值(zhi)、三(san)相(xiang)(xiang)電(dian)(dian)壓值(zhi)、三(san)相(xiang)(xiang)有功(gong)(gong)功(gong)(gong)率值(zhi)、三(san)相(xiang)(xiang)無(wu)功(gong)(gong)功(gong)(gong)率、功(gong)(gong)率因數、頻率等(deng)電(dian)(dian)參數。

（4）終(zhong)端具有兩級使用權(quan)限：普通(tong)權(quan)限和(he)高(gao)級權(quan)限

普通權限：設(she)備(bei)上(shang)電即自動進入普通權限，在(zai)該權限下任(ren)何人都可以自由查(cha)看(kan)各相電參數(shu)；但是無權干(gan)預設(she)備(bei)的運行且無權更改系(xi)統設(she)置；

高級權限：需要(yao)教師輸入密碼才(cai)能(neng)(neng)(neng)獲取該權限級別，進入該權限級別后即可獲取本(ben)電(dian)源管理系統的所有操(cao)作(zuo)權利(li)，包(bao)括拉合閘（運行或停止運行）、本(ben)地定(ding)時開關機，過欠壓，過流以(yi)及余額不足(zu)報(bao)警閾值設置及其功(gong)能(neng)(neng)(neng)使(shi)能(neng)(neng)(neng)；報(bao)警記錄查看，費用(yong)管理部分的預付(fu)費功(gong)能(neng)(neng)(neng)開關，電(dian)量(liang)充值和剩余電(dian)量(liang)清零等操(cao)作(zuo)；并(bing)且可以(yi)更(geng)改登錄密碼，系統對時模(mo)式設置，配網(wang)觸發模(mo)式選擇等；

附件2：配套仿真軟件

1、三(san)維電(dian)氣(qi)仿真與(yu)控(kong)制軟件(jian)，

軟(ruan)件采用三維建模(mo)基于虛擬現(xian)實(shi)技術的計算機仿(fang)真(zhen)(zhen)(zhen)模(mo)擬技術，可以進行電氣(qi)(qi)仿(fang)真(zhen)(zhen)(zhen)、電子仿(fang)真(zhen)(zhen)(zhen)、在線(xian)學習(xi)，氣(qi)(qi)動仿(fang)真(zhen)(zhen)(zhen)、液壓仿(fang)真(zhen)(zhen)(zhen)、傳感(gan)器仿(fang)真(zhen)(zhen)(zhen)等常用工業技術仿(fang)真(zhen)(zhen)(zhen)

1）電子仿真

（1）電子產品制造技術：電子產品制造過程；焊接與拆焊技術；SMT技術

（2）儀器儀表的使用：萬用表使用仿真；示波器使用仿真；信號發生器使用仿真

（3）原件識讀與檢測：電阻種類、識別、檢測仿真；電容種類、識別、檢測仿真；電感與小型變壓器種類、識別仿真；二極管種類、識別、檢測仿真；電阻種類、識別、檢測仿真；三極管種類、識別、檢測仿真；集成電路種類、識別仿真；晶閘管種類、識別仿真；貼片原件種類、識別仿真；傳感器種類仿真；開關種類仿真；接插件種類仿真；

（3）綜合技能實訓

①調(diao)光(guang)臺(tai)燈電(dian)(dian)路(lu)的連(lian)(lian)線(xian)(xian)組(zu)裝(zhuang)(zhuang)仿(fang)(fang)真、測(ce)試(shi)、排故(gu)(gu)(gu)②數字時鐘電(dian)(dian)路(lu)的連(lian)(lian)線(xian)(xian)組(zu)裝(zhuang)(zhuang)仿(fang)(fang)真、測(ce)試(shi)、排故(gu)(gu)(gu)③放大電(dian)(dian)路(lu)的連(lian)(lian)線(xian)(xian)組(zu)裝(zhuang)(zhuang)仿(fang)(fang)真、測(ce)試(shi)、排故(gu)(gu)(gu)④收音(yin)機電(dian)(dian)路(lu)的連(lian)(lian)線(xian)(xian)組(zu)裝(zhuang)(zhuang)仿(fang)(fang)真、測(ce)試(shi)、排故(gu)(gu)(gu)⑤穩壓(ya)電(dian)(dian)源電(dian)(dian)路(lu)的連(lian)(lian)線(xian)(xian)組(zu)裝(zhuang)(zhuang)仿(fang)(fang)真、測(ce)試(shi)、排故(gu)(gu)(gu)⑥聲(sheng)光(guang)報警電(dian)(dian)路(lu)的連(lian)(lian)線(xian)(xian)組(zu)裝(zhuang)(zhuang)仿(fang)(fang)真、測(ce)試(shi)、排故(gu)(gu)(gu)

2）電氣仿真

（1）電工基本常識與操作：

①安全用(yong)電(dian)常識：觸電(dian)方式；防護措(cuo)施；接地接零；急救措(cuo)施

②常用(yong)電工工具(ju)：通用(yong)工具(ju)；線路工具(ju)；設備工具(ju)

③常用導線(xian)連(lian)接：絕(jue)緣連(lian)接；線(xian)頭連(lian)接；接線(xian)樁；絕(jue)緣恢復

④手工(gong)(gong)焊接工(gong)(gong)藝：焊接工(gong)(gong)具；焊接過(guo)程；焊接質量；拆焊過(guo)程

（2）電工儀表

①萬用(yong)表：外形仿(fang)真，結構仿(fang)真，面板仿(fang)真，使用(yong)仿(fang)真；

②電能表：外形仿(fang)真(zhen)，原理仿(fang)真(zhen)，檢測仿(fang)真(zhen)，布局仿(fang)真(zhen)，連仿(fang)真(zhen)線，使用仿(fang)真(zhen)；

③鉗形(xing)電流表：外(wai)形(xing)仿(fang)真，原理仿(fang)真，使用仿(fang)真；

④兆歐表：外形仿真(zhen)，原(yuan)理仿真(zhen)，使(shi)用仿真(zhen)；

⑤直(zhi)流電橋：外形仿真(zhen)，使用仿真(zhen)；

⑥配(pei)電板：外形仿(fang)(fang)真，布局仿(fang)(fang)真，連線(xian)仿(fang)(fang)真，使(shi)用仿(fang)(fang)真；

（3）照明電路安裝

①熒光燈：器材仿(fang)(fang)(fang)真(zhen)，電路仿(fang)(fang)(fang)真(zhen)，原理(li)仿(fang)(fang)(fang)真(zhen)，連線仿(fang)(fang)(fang)真(zhen)，排故(gu)仿(fang)(fang)(fang)真(zhen)；

②兩地(di)控制(zhi)線(xian)路(lu)：器材仿真(zhen)，電路(lu)仿真(zhen)連線(xian)仿真(zhen)

（4）電機與變壓器

①三相異(yi)步電(dian)動機：外形(xing)仿(fang)真，結構仿(fang)真，裝配仿(fang)真，維(wei)修仿(fang)真；

②單相(xiang)異(yi)步電動機：外形仿(fang)真(zhen)(zhen)，結構(gou)仿(fang)真(zhen)(zhen)，裝配仿(fang)真(zhen)(zhen)；

③伺服電(dian)動機：外形仿(fang)(fang)真(zhen)，結(jie)構仿(fang)(fang)真(zhen)，原理仿(fang)(fang)真(zhen)；

④步進(jin)電動機：外形仿真，原(yuan)理仿真；

⑤直(zhi)流(liu)電動機：外形(xing)仿(fang)真，結構仿(fang)真，裝配仿(fang)真；

⑥變(bian)壓(ya)器(qi)：外(wai)形(xing)仿真，結構仿真，原理仿真，裝配仿真；

（5）低壓電器

①交流(liu)接觸(chu)器：外(wai)形仿(fang)真，結構仿(fang)真，原(yuan)理仿(fang)真，組裝(zhuang)仿(fang)真，檢測仿(fang)真；

②繼電器：外形仿(fang)真(zhen)，結構仿(fang)真(zhen)，原理(li)仿(fang)真(zhen)，檢測仿(fang)真(zhen)；

③常(chang)用閘刀(dao)開關：外(wai)形仿真，結構(gou)仿真；

④低壓斷路器：外形仿真，結構仿真，原理(li)仿真；

⑤熔斷(duan)器：外(wai)形仿真(zhen)，結構仿真(zhen)；

⑥啟動器：外形仿真

⑦主(zhu)令電(dian)器：外形仿(fang)真，結構仿(fang)真；

（6）電動機控制仿真

①接線仿真：01具有過載保護的三相電動機正轉控制接線仿真、02雙重互鎖的三相電動機正反轉控制接線仿真、05三相電動機接觸器星形、三角形控制接線仿真、06三相電動機時間繼電器接線仿真、07三相電動機機械制動控制電路仿真

②電路仿真：01三相電動機具有過載保護的正轉控制仿真、02三相電動機雙重互鎖的正反轉控制仿真、03生產機械行程控制電路仿真、04三相電動機自耦降壓起動仿真、05三相電動機接觸器星形、三角形控制仿真、06時間繼電器仿真、07三相電動機機械制動控制電路仿真、08電動機反接制動控制電路仿真、09有變壓器全波整流能耗制動控制電路仿真、10接觸器控制的雙速電動機調速電路仿真、12利用電流繼電器控制繞線式異步電動機起動控制線路仿真、c620車床電氣控制仿真，電動葫蘆仿真，z35搖臂鉆床仿真

③排故仿真：01具有過載保護的正轉控制排故、02雙重互鎖的正反轉控制排故、03生產機械行程控制電路排故、04自耦降壓起動排故、05接觸器星形、三角形控制排故、06時間繼電器排故、07三相電動機機械制動控制電路排故、08電動機反接制動控制電路排故、09有變壓器全波整流能耗制動控制電路排故、10接觸器控制的雙速電動機調速電路排故、

（7）電工識圖

3）電工基(ji)礎仿真：能進(jin)行39個仿真實驗(yan)如下

1、電位、電壓的測定

2、電源的外特性

3、 歐姆表工作原(yuan)理

4、 電阻的串、并、混聯

5、電(dian)(dian)壓控制電(dian)(dian)流源

6、 電壓(ya)控制電壓(ya)源

7、電容器的(de)串(chuan)、并、混聯電路

8、電(dian)容(rong)在交(jiao)直流電(dian)路中的作用

9、一階RC電路的過渡過程

10、二階電(dian)路的響應

11、 負載獲得(de)最(zui)大(da)功率的條件

12、 惠斯通電橋

13、電阻與溫度的(de)關(guan)系(xi)

14、 直流電(dian)路(lu)星形(xing)和三角形(xing)電(dian)路(lu)的(de)等(deng)效互換

15、RL串聯電路

16、RC串聯電路

17、RCL并聯電路

18、電感(gan)在交直(zhi)流電路中作用

19、一階RL電路的過渡過程

20、諧振電路

21、 RC選頻電路

22、 通斷電自(zi)感(gan)現(xian)象

23、 電(dian)壓表電(dian)流表的工(gong)作原理

24、 單相交流電路(lu)功(gong)率因(yin)數的改善及日光(guang)燈的接(jie)法

25、 變壓器實驗

26、單相交流電路實驗

27、 電焊變壓(ya)器原理(li)

28、交流互感器原理

29、電壓互感(gan)器(qi)原理(li)

30、磁耦合線圈的反、順接法

31、三相負載的(de)星、三角(jiao)形連接電路(lu)

32、 樓(lou)梯開關兩地控制

33、 戴維南定理實驗

34、 歐姆定律

35、 互(hu)易定律

36、 基(ji)爾霍夫(fu)第一定律

37、基爾霍夫第二定(ding)律

38、 迭加定律

39、 諾頓定律

4）在線學習培訓

（1）提供免費遠程單片機培訓PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡通信等全系列自動化技術培訓

（2）教師可以遠程通過新建不同班級、不同課程并上傳課程資料，可進行網上試卷批閱，作業批閱，回答學生問題。

（3）教師可以自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，學習體驗；

（4）學生可以登錄在線學習系統，進行不同老師和不同課程學習，可以通過在線學習系統向老師提問，做筆記，評價及參與話題討論

5）液壓傳動原理的動態演示并不少于18種動態演示。

6）傳感器仿真（1）溫度變送傳感器仿真（2）液位傳感器仿真（3）流量傳感器仿真

7）氣動回路仿真演示：28回路的仿真，14路“考考你！”典型氣路設備故障。

8）PLC仿真可以通過PLC編程控制模型的相應動作從而完成工序動作包含機械手仿真、自動門仿真、升降機仿真、分揀仿真、正反轉仿真、郵件分揀、流水線、自動分揀等。

9）PLC運行數據顯示：PLC輸入電壓監控，PLC輸出電壓監控，PLC輸入開關監控，PLC輸出開關控制以及PLC輸入電壓模擬量實時數據，可根據實際需求添加128路。

10）PLC運行歷史數據：顯示PLC運行歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。

11）電機軟啟動及電機保護器(qi)的仿真

2、機床電(dian)氣控制(zhi)實訓仿真(zhen)軟件；

以三(san)維仿(fang)真交互技術和三(san)維動畫視覺表(biao)現及多媒體(ti)數字技術為核(he)心，能進行三(san)維電路分析、電氣電路模擬電路考核(he)、綜合技能虛(xu)擬實訓(xun)、電氣基礎訓(xun)練(lian)、元器件識別檢測。

1）軟件包含不少于12種常見機床電路，包含 M7130K平面磨床； M7120型平面磨床；C6140普通車床； C6150普通車床；C650-2 ；Z35搖臂鉆床； Z3040B搖臂鉆床；Z3050鉆床； X62W萬能銑床；T68臥式鏜床；M1432萬能外圓磨；KH-20/5t 橋式起重機。

2）每個機床電(dian)路包含：①結構組成②器件認(ren)識③原理介紹④接線(xian)練習(xi)⑤故障檢查⑥習(xi)題練習(xi)⑦書寫和清除功能(neng)。

3）結構組成菜單為介紹各種機床的結構組成；器件認識介紹各機床電路的執行元件接觸器熱繼電器和機床運動指令元件如按鈕，十字開關等元件的作用；原理介紹展示各機床電路原理圖，可對機床電路原理圖進行控制操作，對線路接通時的狀態用不同顏色區別，操作開關等原理圖符號相應的執行器件進行動作原理仿真；接線練習可以進行模擬真實機床電路器件進行示教接線、實訓接線考核和一鍵連接所有線路，連接完成可進行機床電路運行仿真；故障檢查每種機床設有不同故障，根據不同故障現象用模擬萬用表進行故障檢查，確定故障點系統會進行提示，鼠標右鍵恢復故障完成機床電路排故訓練；習題練習可進行12種機床電路知識書面考試練習，答題完畢系統自動進行評判；書寫和清除功能用于教師示教功能，可在屏幕上進行標注提示，清除功能為清除屏幕標注。

3、云故障動態分析考核(he)系統(tong)

1）軟件自帶題庫(ku)，題庫(ku)容量為不少于1300題；

2）考核題(ti)(ti)(ti)型包含：判(pan)斷題(ti)(ti)(ti)、單選題(ti)(ti)(ti)、多(duo)選題(ti)(ti)(ti)、實操(cao)故障(zhang)題(ti)(ti)(ti)四(si)種題(ti)(ti)(ti)型；

3）教師(shi)可將(jiang)實操故(gu)障考(kao)核(he)題目發送至考(kao)核(he)終端(duan)，由(you)考(kao)核(he)終端(duan)對應(ying)考(kao)核(he)題目產生故(gu)障點；

4）老(lao)師能(neng)對題(ti)庫進行(xing)編輯(ji)或設計、編輯(ji)，系統可(ke)以(yi)輸入圖(tu)片(pian)(pian)，圖(tu)片(pian)(pian)可(ke)以(yi)進行(xing)縮放、要求(qiu)具有(you)設備(bei)聯機考(kao)試功(gong)(gong)能(neng)，具有(you)修改(gai)及編輯(ji)考(kao)試規(gui)則的功(gong)(gong)能(neng)，如：分數、題(ti)目的最大數量、發題(ti)模式（手(shou)動或隨機）、控制設備(bei)電源等功(gong)(gong)能(neng)；

5）要求(qiu)系統具有(you)隨機(ji)出題功能(neng)模式，能(neng)夠(gou)有(you)效地(di)防止作弊行為，學生答題完成后能(neng)夠(gou)實現自(zi)動(dong)評分；

6）系統必須具有實(shi)時成績單(dan)和歷史成績單(dan)，可以(yi)打印保存等；

7）教師可以(yi)通過手機或者平(ping)板電腦掃描二(er)維碼登錄云平(ping)臺或直接輸(shu)入網(wang)址設(she)置考核(he)題(ti)目類型、答題(ti)數量、考核(he)時間、考核(he)開始等(deng)；

8）教(jiao)師能通過手機或者平(ping)(ping)板電腦掃(sao)描二(er)維碼登錄云(yun)平(ping)(ping)臺(tai)控制試驗臺(tai)電源啟(qi)停(ting)；

9）考(kao)核終端(duan)有學生登(deng)錄界(jie)面、注(zhu)冊界(jie)面及答(da)題界(jie)面；

10）考核(he)終端(duan)學生具(ju)有檢查校對答(da)案以后提(ti)交功能(neng)。

FCGZD-1電(dian)工技(ji)能工作(zuo)島設(she)備

一、產品(pin)概述

該設備是依據(ju)國家(jia)人力(li)(li)資(zi)源與社會保障(zhang)部《技(ji)工(gong)(gong)院校(xiao)工(gong)(gong)學(xue)(xue)(xue)(xue)結(jie)合(he)課程(cheng)教(jiao)(jiao)學(xue)(xue)(xue)(xue)改(gai)革試點(dian)工(gong)(gong)作(zuo)(zuo)方案》設計(ji)，圍繞(rao)典(dian)(dian)型工(gong)(gong)作(zuo)(zuo)任務確(que)定課程(cheng)目(mu)標，選(xuan)擇課程(cheng)內容，制定專(zhuan)業(ye)教(jiao)(jiao)學(xue)(xue)(xue)(xue)計(ji)劃，根據(ju)國家(jia)職業(ye)標準(zhun)中(zhong)(zhong)相關內容，將機電工(gong)(gong)學(xue)(xue)(xue)(xue)結(jie)合(he)中(zhong)(zhong)有(you)關“電氣維(wei)修技(ji)術(shu)”、“電力(li)(li)拖(tuo)動(dong)技(ji)術(shu)”及(ji)“照明控制技(ji)術(shu)”通(tong)過工(gong)(gong)作(zuo)(zuo)任務的(de)(de)(de)訓練有(you)機結(jie)合(he)在一起(qi)，實(shi)(shi)(shi)現將典(dian)(dian)型工(gong)(gong)作(zuo)(zuo)任務量化(hua)(hua)為多各子任務，循(xun)(xun)序漸進(jin)的(de)(de)(de)貫徹以任務引領、項目(mu)驅(qu)動(dong)、模塊(kuai)化(hua)(hua)教(jiao)(jiao)學(xue)(xue)(xue)(xue)的(de)(de)(de)新理念(nian)，遵循(xun)(xun)教(jiao)(jiao)學(xue)(xue)(xue)(xue)規律，利用多媒體教(jiao)(jiao)學(xue)(xue)(xue)(xue)、網絡教(jiao)(jiao)學(xue)(xue)(xue)(xue)及(ji)情景化(hua)(hua)教(jiao)(jiao)學(xue)(xue)(xue)(xue)的(de)(de)(de)先(xian)進(jin)手段，將復雜的(de)(de)(de)知識(shi)點(dian)簡單化(hua)(hua)，深奧(ao)的(de)(de)(de)理論點(dian)明晰(xi)化(hua)(hua)，貼(tie)近實(shi)(shi)(shi)際的(de)(de)(de)企(qi)業(ye)工(gong)(gong)作(zuo)(zuo)內容與流程(cheng)，將實(shi)(shi)(shi)訓車間與企(qi)業(ye)、實(shi)(shi)(shi)訓老師與企(qi)業(ye)職員、實(shi)(shi)(shi)訓內容與工(gong)(gong)作(zuo)(zuo)任務真正(zheng)融合(he)為一，達到工(gong)(gong)學(xue)(xue)(xue)(xue)結(jie)合(he)教(jiao)(jiao)學(xue)(xue)(xue)(xue)目(mu)的(de)(de)(de)。

該套設備采(cai)用(yong)國(guo)際慣用(yong)的萬能(neng)網孔板6邊桌設(she)計，自(zi)由組(zu)合(he)的新(xin)思路，學員可根據實(shi)訓項目的要(yao)求組(zu)合(he)成相應的實(shi)訓電(dian)路，完(wan)成電(dian)力(li)拖動線(xian)(xian)路、照(zhao)明線(xian)(xian)路接線(xian)(xian)工(gong)(gong)(gong)(gong)藝的實(shi)訓，達到“教”、“培”、“考”目的，設(she)備組(zu)合(he)簡單使(shi)用(yong)方(fang)便(bian)布(bu)局科學整齊美觀，擴展升級容(rong)易。同(tong)時(shi)采用(yong)了彩色噴(pen)繪新(xin)工(gong)(gong)(gong)(gong)藝、鋼(gang)制噴(pen)塑(su)新(xin)工(gong)(gong)(gong)(gong)藝等(deng)先進工(gong)(gong)(gong)(gong)藝。適用(yong)于職業院校、技工(gong)(gong)(gong)(gong)學校等(deng)用(yong)于電(dian)工(gong)(gong)(gong)(gong)基本(ben)技能的實(shi)訓考核。

二(er)、技術參數(shu)

1、工作(zuo)電源： 三相四線  AC380V±5%  50Hz

2、安全保護： 漏電保護（動作電流≤30mA），過流(liu)保護，熔(rong)斷器保護

3、額定功率： 2KW

4、環境(jing)溫(wen)度(du)： -10℃～40℃

5、相對濕度(du)： ≤85%

6、工作(zuo)臺尺寸：2500mm（直徑）×775mm（高）、桌面為內切六邊形；

7、電氣固定方式(shi)：內螺紋膠粒

三、產品結構

技(ji)能工(gong)(gong)作島由六邊形工(gong)(gong)作臺、六邊形電源(yuan)控(kong)制屏及典型工(gong)(gong)作任(ren)務(wu)組成，能同時容(rong)納6名學(xue)生在設備上進行操作。

六(liu)(liu)邊形工(gong)作臺(tai)(tai)：六(liu)(liu)邊形工(gong)作臺(tai)(tai)：桌(zhuo)體采(cai)用優(you)質(zhi)冷軋(ya)鋼板，經(jing)過機械加(jia)工(gong)成型，整(zheng)機既堅固(gu)耐用，又美觀(guan)大方。工(gong)作臺(tai)(tai)表面(mian)(mian)噴(pen)塑，色彩穩重。工(gong)作臺(tai)(tai)六(liu)(liu)工(gong)位設計，每工(gong)位設置有雙開門式存儲柜，工(gong)位與工(gong)位之間(jian)采(cai)用圓弧形過渡板連接。桌(zhuo)面(mian)(mian)為六(liu)(liu)邊形結構，采(cai)用30mm厚的實芯理(li)化板(ban)(ban)非(fei)高密度防火(huo)板(ban)(ban)，外表面貼防火(huo)板(ban)(ban)，桌邊倒圓弧處理(li)，美觀安全。工作臺(tai)直徑為2500mm，高度(du)按人體工程學要(yao)求(qiu)設計，高度(du)為750mm。

六(liu)邊形(xing)電(dian)(dian)源(yuan)控制(zhi)屏：電(dian)(dian)源(yuan)控制(zhi)屏采(cai)用六(liu)邊形(xing)結構(gou)，與(yu)工作臺(tai)相對應(ying)。框架(jia)采(cai)用優質(zhi)鞍鋼(gang)盒裝(zhuang)鋼(gang)板，經過機(ji)械(xie)加工成型(xing)，外表面(mian)(mian)噴涂彩色環氧聚塑。六(liu)個作業面(mian)(mian)配置有實訓(xun)電(dian)(dian)源(yuan)及主機(ji)控制(zhi)系(xi)統，控制(zhi)面(mian)(mian)板具有漏電(dian)(dian)保(bao)護(hu)、短路保(bao)護(hu)功能(neng)。電(dian)(dian)源(yuan)控制(zhi)屏頂面(mian)(mian)采(cai)用10mm厚的鋁框(kuang)包邊(bian)，內(nei)置有(you)直徑為850mm的多角度公(gong)共操(cao)作平臺，公(gong)共操(cao)作平臺能360°旋(xuan)轉(zhuan)，能做120°定位，平臺頂板采用10mm厚(hou)的鋁板加工成型，能載重約60Kg的典型(xing)工作(zuo)任務。

PLC模(mo)擬控制對象：包含模(mo)擬量信(xin)號和開關量信(xin)號，能夠模(mo)擬工業現(xian)場的(de)設(she)備運行狀(zhuang)態。提(ti)搶(qiang)答器、多種液(ye)體(ti)混合裝(zhuang)置、自(zi)動(dong)售(shou)貨(huo)機系(xi)統(tong)、裝(zhuang)配流水線、水塔自(zi)動(dong)控制、郵件(jian)分揀系(xi)統(tong)、自(zi)控成(cheng)型系(xi)統(tong)、天塔之光、自(zi)動(dong)送料裝(zhuang)車系(xi)統(tong)、四層電(dian)梯的(de)PLC自動控(kong)制、機械手、自控(kong)軋鋼機、音(yin)樂噴(pen)水池、十字路口交通燈、加工中心刀具庫選擇控(kong)制，開(kai)關采用自復位兼自鎖一體(ti)設(she)計(ji)使實訓能(neng)靈活(huo)實用。

四、可(ke)進行的工(gong)作實訓任(ren)務

1.第一單元(yuan)常用(yong)低壓電器及其安裝、檢(jian)測與維修

1)低壓電(dian)器的分類和(he)常用術語

2)低壓熔斷器

3)低壓開關

4)主令電器

5)接觸器

6)繼電器(qi)

2.第(di)二單元電動機的基(ji)本控制線路及其安裝、調試與維(wei)修(xiu)

1)三相(xiang)籠型異(yi)步(bu)電動機的手動正轉控(kong)制線路(lu)

2)三相籠型異步電(dian)動機的點動正轉控(kong)制(zhi)線路

3)三相(xiang)籠型異步電動機的自鎖(suo)正(zheng)轉(zhuan)控(kong)制線路

4)三(san)相籠型異步電動機的連(lian)續與(yu)點動混合(he)正轉控制線路

5)三相(xiang)籠型(xing)異步(bu)電動機的正反(fan)轉控(kong)制(zhi)線路

6)三相籠型異步(bu)電動機的位置控制與(yu)自(zi)動往返控制線路

7)三相籠型異步電動(dong)機的順序控制線路

8)三(san)相籠型(xing)異(yi)步電動機的(de)多地(di)控(kong)制線路

9)三相(xiang)籠型(xing)異步電動機的Y—△降壓(ya)啟動控制線路

10)三相籠型異步電動機的(de)反接制動控(kong)制線路

11)雙速異步電動機的(de)控制線(xian)路

12)三相繞線轉子(zi)異步電(dian)動機的控制線路

13)電(dian)動(dong)機(ji)的控制、保護(hu)與選擇

14)電氣(qi)控制線路設計基礎

3.第(di)三單元(yuan)可編程控(kong)制(zhi)技術

1.與、或(huo)、非邏輯功能測試

2.定時器(qi)、計數器(qi)功能測試

3.跳(tiao)轉(zhuan)、分支功能訓練

4.移(yi)位寄(ji)存器測試

5.數據處理功能(neng)訓練

6.微分、位操作測試

7.搶答器(qi)

8.多種(zhong)液體混合裝置

9.自動售貨機系統

10.裝(zhuang)配流水線

11.水塔(ta)自動控制(zhi)

12.郵件分揀系統

13.自控(kong)成型(xing)系(xi)統

14.天塔(ta)之光(guang)

15.自動送(song)料裝車系(xi)統

16.四層電梯的PLC自動(dong)控制

17.機械手

18.自(zi)控軋(ya)鋼機(ji)

19.音樂噴水池

20.十字路口交(jiao)通燈

21.加工中心刀具庫選擇控制

22.CA6140普通車(che)床(chuang)PLC改造(zao)控制

23.X62W萬能銑(xian)床PLC改造控制

24.T68臥式鏜(tang)床PLC改(gai)造(zao)控(kong)制(zhi)

25.M7120平面磨床PLC改造(zao)控制

26.Z3050搖臂鉆床PLC改造控制

27.電動(dong)葫蘆PLC改造(zao)控制

28.Z35搖臂鉆(zhan)床PLC改造控制

29.M1432A萬能外圓磨床PLC改造控制

30.PLC控制三相異步(bu)電機(ji)電機(ji)啟停(ting)

31.PLC控制三相異(yi)步電機電機順序啟停

32.PLC控制(zhi)三相異步電機點動和(he)自鎖控制(zhi)

33.PLC控制三相異步電(dian)機Y-Δ啟動控制

34.PLC控制(zhi)三(san)相異步電動機正反(fan)轉控制(zhi)

35.PLC控(kong)制三相異(yi)步電機(ji)帶限(xian)位自動(dong)往返控(kong)制

4.第四單元機床(chuang)電路排故

1）X62W萬能銑床控制電路(lu)的故障(zhang)排除(chu)

2）T68臥式鏜床控制電路的故(gu)障排除

3) CA6140車床控制電(dian)路的(de)故障排除

5.第五單(dan)元微型機床、照明(ming)模型單(dan)元

1）熟悉和(he)了解微(wei)型車床的主要結構和(he)運(yun)動(dong)情況

2）掌(zhang)握微型(xing)車(che)床的(de)電氣原理圖的(de)分析

3）一個開關(guan)控制一盞(zhan)燈(deng)（白熾燈(deng)）

4）兩個雙聯開關控制一(yi)盞燈（白熾燈）

5）四個單極開(kai)關控制四盞(zhan)燈（白熾燈）

6）日光燈的安裝

7）導線、插座與熔(rong)斷器的(de)選擇(ze)與安裝(zhuang)

8）配電板的安裝(zhuang)

9）絕緣槽板等的(de)選擇與(yu)安裝

10）線路安裝質量(liang)與維修

五、電工技能島(dao)實(shi)訓(xun)設備配(pei)置（單套配(pei)置）
