[規格型號]：	FC-DG01B
[產品名稱]：	低壓電工作業安全實訓裝置
[價　　格]：	電議
[產品參數]：
[在線客服]：

產品介紹：

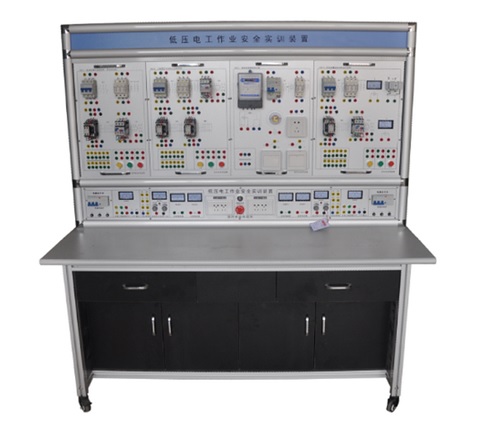

FC-DG01B低壓電工作業安全實訓裝置

低壓電工作業安全實訓裝置集電工工具，電工儀表、電工安全培訓、電工實訓操作操作為一體，可進行電工綜合知識培訓。裝置主要有以下部分組成：

1：）電工儀表：主要有萬用表、兆歐表、接地電阻測試儀

2：）電工安全培訓：電工安全標示，電工操作規范、滅火器的使用、觸電急救。

3：）電工工具：鋼絲鉗、尖嘴鉗、螺絲刀、絕緣膠布。

4：）低壓電工作業安全實訓裝置，主要有實訓模塊、實驗臺、實訓桌組成，可完成電工實訓操作培訓要求。

低壓電工作業安全實訓裝置

一、概述

低壓電工作業安全實訓裝置，充分考慮了實驗室的現狀和未來的發展趨勢，從性能上和結構上進行了創新，布局合理，使用方便靈活。對實驗中所涉及的電源、儀器儀表采取可靠保護，同時設置了可靠的人身安全保護體系，能滿足學生對電器的安裝、接線工藝、電路分析、熟悉機械電氣控制線路的實驗、故障分析等技能訓練，是各大中專院校職業院校實驗實訓室建設的最佳選擇。

主要技術參數：

1、輸入電壓：三相四線（或三相五線）～380V±10% 50Hz

2、工作環境：環境溫度范圍為-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m

3、裝置容量：＜3kVA

4、外形尺寸：詳見后參考圖

5、安全保護：設有電壓型漏電保護器和電流型漏電保護器（漏電保護動作電流IΔn≤30mA、分斷時間≤0.1s）、過壓保護、過流保護、過載保護等措施

實訓桌：

外形尺寸：詳見后參考圖

結構：采用1.2mm壁厚的優質鋁合金結構，模具化加工，金屬表面經經酸洗、磷化等化學防銹處理后高高壓靜電均勻噴涂環氧樹脂粉末（90um），具有耐高溫、抗腐蝕功能。裝有四個萬向調節轉動輪子，并裝有剎車系統。

臺面：為高密度防火板，具有耐磨、防火性能好的特點，適合于科研和教學場所。

實訓臺：

1：采用鋁合金外殼：美觀實用。圓弧形過度界面，梯形設計，具有良好的視覺效果。較低的高度，防止視線遮擋，便與教學觀察。鋁塑板面板：防污防褪色。

實訓臺提供兩組獨立控制電源，可供兩個學生同時實驗。

1：電源總開關，設有漏電保護器（漏電保護動作電流IΔn≤30mA、分斷時間≤0.1s）

2：保險，設有U/V/W各相保險

3：指示燈，設有紅綠黃三色指示燈，指示三相電源

4：電壓表：設有AC450V電壓表，指示輸出電壓。

5：U/V/W/N/PE 安全輸出電壓插孔。采用安全型接線柱，無外漏金屬件，防止觸電。

5：低壓交流電源輸出：3-6-9-12-18-24-36多抽頭交流電源輸出。

6：直流穩壓可調電源：直流穩壓0V-30V連續可調，電流1.5A，電壓穩定度≤0.3%，電流穩定度≤0.3%。自動繼電器換檔；自動過載保護、自動恢復及過載指示功能。電壓表和電流表指示輸出電壓和電流。

7：交流電壓表、電流表：交流電壓表量程范圍：0-AC450,

交流電流表量程范圍：0-2A

8：AC220V電源輸出，采用多功能插孔，供外接設備提供電源，方便使用。

實驗臺為安全用電使用，增加了以下功能

1：鎖匙，每臺配備鎖匙取電功能，由老師統一配發鎖匙，只有鎖匙才能開啟電源，防止學生隨意用電。

2：急停開關，當發生故障等問題時，通過急停開關可快速切斷電源，防止事故擴大。

配備功能模塊：

1：電動機單向連續運轉（帶點動控制）

設備主要有以下，

3P空開 1個

保險 3個

交流接觸器 1個

按鈕盒3孔 1個

紅色按鈕 1個

綠色按鈕 1個

黃色按鈕 1個

2：三相異步電動機正反轉控制

設備主要有以下，

3P斷路器 1個

保險 3個

交流接觸器 2個

按鈕盒3孔 1個

紅色按鈕 1個

綠色按鈕 1個

黃色按鈕 1個

3：單相電能表帶照明控制

設備主要有以下，

2P斷路器 1個

保險 2個

單相電度表 1個

E27螺口燈泡 2個

86雙控開關 1個

86插座5孔 1個

4：帶熔斷器（斷路器）、儀表、電流互感器、電動機運行控制電路

設備主要有以下，

3P斷路器 1個

保險 3個

交流接觸器 1個

按鈕盒3孔 1個，

紅色按鈕 1個，

綠色按鈕 1個，

黃色按鈕 1個

電壓表AC450V 1個

電流表AC0-3A 1個

電流互感器 1個

電動機：AC380V三相，功率120W, 星/三角可轉換。

實驗導線：CKC安全型，顏色：紅、綠、黃、藍、黑，共計30根
