一、特點
1、電氣控制線(xian)路或電子線(xian)路實(shi)訓(xun)元(yuan)件都裝在掛板上，操作(zuo)方便(bian)、更換快捷，可擴展(zhan)功能或開發(fa)新實(shi)訓(xun)；操作(zuo)內(nei)容(rong)的選擇具有典型性、實(shi)用性。
2、操(cao)作臺只需三相(xiang)四(si)線的交流(liu)電源即可投入使用(yong)(yong)，占地面積小，節約用(yong)(yong)房。
3、技(ji)能實訓用的控制線路(lu)和(he)配套的小電機可模(mo)擬(ni)工廠(chang)各類的電力拖動(dong)系統，并可滿足維修電工的安(an)裝、調試、故(gu)障分(fen)析及(ji)排除故(gu)障等(deng)技(ji)能訓練(lian)要求。
4、裝置設有漏電保(bao)護器，能(neng)確保(bao)操作(zuo)者(zhe)的安(an)全；各電源的輸出(chu)均(jun)有短(duan)路保(bao)護等功能(neng)，各測(ce)量(liang)儀(yi)表均(jun)有保(bao)護功能(neng)，使用(yong)安(an)全可靠。
5、所有(you)的元器件都通過導線(xian)引到接線(xian)端(duan)子上，學生(sheng)接線(xian)時只(zhi)需在(zai)端(duan)子上進行(xing)接線(xian)，有(you)利于保護元器件。
二、技術性能
1、輸入電壓：三相(xiang)四(si)線(xian)制380V±10％，50Hz
2、工(gong)作(zuo)環(huan)境：環(huan)境溫度(du)范圍為-5℃~+40℃，相對濕度(du)<85％(25℃)
3、裝置容(rong)量：<1.5KVA

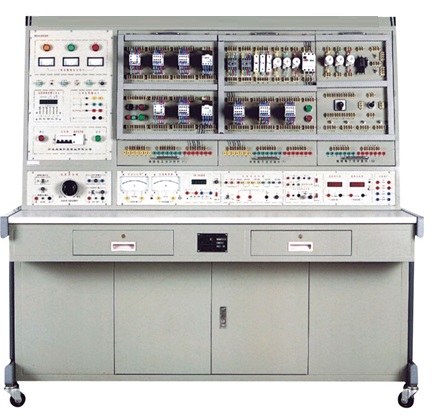

4、尺寸：1720×720×1780
三、裝置(zhi)配(pei)備(bei)
（一）電源、儀器控制(zhi)屏
     控制屏為實訓提供(gong)交流電源、高壓直流電源、低壓直流電源及(ji)各種測(ce)試儀表等。具體(ti)功(gong)能如下：
1、主(zhu)控功能板
（1）三相四線輸入，通過漏(lou)電保護器，接(jie)通總電源，由接(jie)觸器通過起、停按鈕進(jin)行操作(zuo)
（2）設有450V指針(zhen)式交流電(dian)壓表三只(zhi)，指示輸入的三相電(dian)源(yuan)電(dian)壓
2、交(jiao)流電源(yuan)
（1）可調(diao)交(jiao)流(liu)(liu)電源：交(jiao)流(liu)(liu)0~220V連續(xu)可調(diao)，設有(you)短(duan)路保護。
（2）各種交流電源：設有(you)變(bian)壓(ya)器(qi)一組，變(bian)壓(ya)器(qi)原邊根據不同(tong)的(de)接線可(ke)加(jia)220V，也可(ke)以(yi)加(jia)380V交流電源。打開開關，變(bian)壓(ya)器(qi)副(fu)邊就即可(ke)輸出(chu)110V、36V、20V、20V、12V、6.3V的(de)交流電壓(ya)以(yi)供實驗所需。
（5）直流穩(wen)壓電源：±12V，+5V各一路(lu)(lu)，具有(you)短路(lu)(lu)保護。
（6）直流可(ke)(ke)調穩(wen)壓(ya)電(dian)源：設有電(dian)壓(ya)調節和電(dian)流調節，調節電(dian)位器即可(ke)(ke)得到0~24V、0~2A的直流電(dian)源。
3、交(jiao)直流儀(yi)表
（1）交(jiao)流(liu)數字(zi)電壓表：0~500V交(jiao)流(liu)數字(zi)電壓表一只
（2）交流(liu)數(shu)字(zi)電流(liu)表(biao)：0~5A交流(liu)數(shu)字(zi)電流(liu)表(biao)一只
（3）交(jiao)流功(gong)(gong)(gong)率(lv)(lv)表(biao)：四位數(shu)顯單相交(jiao)流功(gong)(gong)(gong)率(lv)(lv)表(biao)，通過按鈕可以輪換(huan)顯示(shi)視(shi)(shi)在(zai)功(gong)(gong)(gong)率(lv)(lv)、有功(gong)(gong)(gong)功(gong)(gong)(gong)率(lv)(lv)、無功(gong)(gong)(gong)功(gong)(gong)(gong)率(lv)(lv)、電(dian)流、電(dian)壓(ya)、頻率(lv)(lv)、功(gong)(gong)(gong)率(lv)(lv)因(yin)數(shu)等參(can)數(shu)，具有上(shang)、下限報警控制功(gong)(gong)(gong)能，內置繼電(dian)器可選擇視(shi)(shi)在(zai)功(gong)(gong)(gong)率(lv)(lv)、電(dian)流、電(dian)壓(ya)報警有效。
（4）直(zhi)流數字電壓(ya)表：0~300V直(zhi)流數字電壓(ya)表
（5）直(zhi)流數(shu)字電流表：測量(liang)范圍0~5A，三位(wei)半數(shu)顯。
4、整流二(er)極管：IN5408  四只
（二(er)）設(she)有(you)電流型、電壓型漏電保護裝置保障人身安(an)全(quan)(quan)，適用學生操(cao)作的特殊要(yao)求。同時還設(she)有(you)過流或短路(lu)保護裝置，以(yi)保證(zheng)設(she)備的安(an)全(quan)(quan)。
設(she)(she)備由三(san)相(xiang)五線(xian)制電(dian)(dian)(dian)(dian)源(yuan)(yuan)輸入(ru)，電(dian)(dian)(dian)(dian)源(yuan)(yuan)由接(jie)觸(chu)器通(tong)過(guo)(guo)起、停按鈕(niu)進行控(kong)制，設(she)(she)有(you)三(san)相(xiang)電(dian)(dian)(dian)(dian)壓(ya)表指示。必須(xu)裝(zhuang)有(you)電(dian)(dian)(dian)(dian)流型(xing)漏(lou)電(dian)(dian)(dian)(dian)保護器，控(kong)制屏若(ruo)有(you)漏(lou)電(dian)(dian)(dian)(dian)現象，漏(lou)電(dian)(dian)(dian)(dian)流值(zhi)超(chao)過(guo)(guo)一定(ding)值(zhi)，即切斷(duan)(duan)電(dian)(dian)(dian)(dian)源(yuan)(yuan)；必須(xu)裝(zhuang)有(you)電(dian)(dian)(dian)(dian)壓(ya)型(xing)漏(lou)電(dian)(dian)(dian)(dian)保護器，對總電(dian)(dian)(dian)(dian)源(yuan)(yuan)輸出及(ji)實驗過(guo)(guo)程中的(de)接(jie)線(xian)等若(ruo)有(you)漏(lou)電(dian)(dian)(dian)(dian)現象，即報警并(bing)使裝(zhuang)置(zhi)內的(de)接(jie)觸(chu)器跳閘，切斷(duan)(duan)電(dian)(dian)(dian)(dian)源(yuan)(yuan)確保人身安全。必須(xu)設(she)(she)有(you)一套過(guo)(guo)流保護裝(zhuang)置(zhi)，輸出短路或所帶負載太(tai)大，電(dian)(dian)(dian)(dian)流超(chao)過(guo)(guo)設(she)(she)定(ding)值(zhi)，系(xi)統即告警并(bing)切斷(duan)(duan)總電(dian)(dian)(dian)(dian)源(yuan)(yuan)確保設(she)(she)備安全。
（二(er)）實訓(xun)組件
1、模塊一：
配置漏電(dian)保護(hu)開(kai)關、熔斷器(qi)、時間繼電(dian)器(qi)、指示燈、按(an)鈕和接線(xian)端子排。
該單元掛板為實(shi)訓電路提供電源總(zong)開(kai)關，指(zhi)(zhi)令開(kai)關，電路的短路保護和電路運行的指(zhi)(zhi)示信號
2、模塊二：
       配置交流接觸器(qi)(qi)、熱繼(ji)(ji)電(dian)器(qi)(qi)、時間繼(ji)(ji)電(dian)器(qi)(qi)、接線端子排。
該單元掛板(ban)與掛板(ban)1同時使用(yong)，可(ke)(ke)完成電(dian)動(dong)(dong)機(ji)正反轉控(kong)制(zhi)(zhi)(zhi)、Y-△降壓啟動(dong)(dong)、電(dian)氣(qi)控(kong)制(zhi)(zhi)(zhi)等(deng)(deng)基本控(kong)制(zhi)(zhi)(zhi)電(dian)路和由自鎖(suo)、互鎖(suo)、聯(lian)鎖(suo)、往(wang)返、時間等(deng)(deng)控(kong)制(zhi)(zhi)(zhi)原則與過(guo)載(zai)、零壓等(deng)(deng)保護組成的(de)電(dian)動(dong)(dong)機(ji)控(kong)制(zhi)(zhi)(zhi)電(dian)路連接實(shi)訓。也可(ke)(ke)完成電(dian)工(gong)上崗、初(chu)級、中(zhong)級考核有關電(dian)動(dong)(dong)機(ji)控(kong)制(zhi)(zhi)(zhi)電(dian)路連接的(de)實(shi)訓和考核。
3、模塊三：
配(pei)置電度表、鎮流器(qi)、日光燈管(guan)、時間繼電器(qi)、啟輝器(qi)、電流繼電器(qi)、按鈕開關、指示燈、接線端(duan)子排
該單(dan)(dan)元掛(gua)板(ban)(ban)可完(wan)成日光燈電(dian)路、電(dian)能(neng)測量(liang)電(dian)路和(he)單(dan)(dan)元配電(dian)板(ban)(ban)電(dian)路的(de)實訓。與掛(gua)板(ban)(ban)1和(he)掛(gua)板(ban)(ban)2配合，可在(zai)各種電(dian)動機的(de)控(kong)制電(dian)路中(zhong)添(tian)加過(guo)電(dian)流(liu)保護。該單(dan)(dan)元掛(gua)板(ban)(ban)也可完(wan)成電(dian)工上崗、初(chu)級、中(zhong)級考(kao)核(he)有關照(zhao)明電(dian)路連(lian)接(jie)的(de)實訓和(he)考(kao)核(he)。
4、模塊(kuai)四：
配(pei)置電磁鐵、低壓斷路(lu)器、行程開(kai)關(guan)、急(ji)停開(kai)關(guan)、萬能轉換開(kai)關(guan)、十(shi)字開(kai)關(guan)、接線端子排等元件。該(gai)單元掛板與掛板1和掛板2配(pei)合，可完成(cheng)復雜程度不(bu)超過銑床控制(zhi)電路(lu)的(de)電動機控制(zhi)電路(lu)或生產機械控制(zhi)實(shi)訓(xun)。該(gai)單元掛板也可完成(cheng)電工上崗、初(chu)級、中級考核有關(guan)機械控制(zhi)電路(lu)連接的(de)實(shi)訓(xun)和考核。實(shi)訓(xun)單元掛板
5、模塊五：裝有三組(zu)150Ω/1.3 A磁盤電阻該單(dan)元掛(gua)(gua)板與掛(gua)(gua)板2配(pei)合，可完成電動機(ji)定子(zi)繞(rao)組(zu)串聯電阻啟動，直流電動機(ji)電樞串聯電阻啟動等實訓。
6、PLC模擬實(shi)訓掛箱1：可進行電(dian)機正(zheng)反轉控(kong)制、自(zi)動送(song)料裝車、水塔(ta)(ta)水位(wei)自(zi)動控(kong)制、電(dian)鍍系統控(kong)制、交通燈自(zi)控(kong)、模擬電(dian)視發射塔(ta)(ta)等(deng)項目實(shi)訓。
7、PLC模擬實訓掛箱2：可進行自動沖壓系統(tong)、自動售貨機(ji)、自動洗衣機(ji)、郵件分揀系統(tong)、多種液體混合系統(tong)、電(dian)梯控制系統(tong)等(deng)項目實訓。
8、PLC主(zhu)機掛箱：主(zhu)機采用三(san)菱FX1N –40MR，輸(shu)入(ru)(ru)24點(dian)(dian)，輸(shu)出(chu)16點(dian)(dian)，輸(shu)入(ru)(ru)輸(shu)出(chu)點(dian)(dian)均(jun)連接(jie)到安全插口上(shang)，輸(shu)入(ru)(ru)為開(kai)關(guan)式，以便于(yu)學員接(jie)線。配套(tao)PC/PPI編程電纜(lan)一套(tao)。
8、 變頻器模塊
采用三(san)菱FR-S520-0.4 kW變(bian)頻(pin)器(qi)，并(bing)將(jiang)變(bian)頻(pin)器(qi)上(shang)的所有接點接到(dao)控(kong)制面(mian)板上(shang)的安全插拔頭上(shang)，通過變(bian)頻(pin)器(qi)面(mian)板上(shang)的開關可(ke)(ke)獨立使用；也可(ke)(ke)以(yi)將(jiang)變(bian)頻(pin)器(qi)與PLC配(pei)套(tao)使用。
9、觸(chu)摸屏：昆侖(lun)通(tong)態。
9、三相異步電動機(ji)：交流三相180W/380V，轉(zhuan)(zhuan)速(su)1400轉(zhuan)(zhuan)，鋁合(he)金外殼。
10、雙速(su)電機：交流三相180W/380V，轉速(su)1400轉，鋁合(he)金外殼。
11、直(zhi)流勵磁電(dian)機：220V、50W，1400轉/MIN。
四、實訓項(xiang)目(mu)
1、照明電路安裝
2、日(ri)光(guang)燈電(dian)路安裝
3、單相電(dian)度表安裝
4、聲光控(kong)路燈電路安(an)裝
5、觸摸延時路燈(deng)電(dian)路安裝
6、雙控樓(lou)梯燈電路安(an)裝
7、電網過電流自動切換備用(yong)電源(yuan)連接
8、接觸器(qi)點動與連續轉(zhuan)動電(dian)路(lu)連接
9、按鈕聯鎖的正、反(fan)轉(zhuan)控制電路連(lian)接
10、接(jie)觸(chu)器聯鎖電動機(ji)正、反轉電路連(lian)接(jie)
11、接(jie)觸器(qi)和按鈕雙重聯鎖、反(fan)轉控制
12、電(dian)動機定子繞組串聯電(dian)阻啟動控制電(dian)路(lu)
13、按鈕切換的Y/△啟動按鈕控制電路的連接
14、時間(jian)繼(ji)電(dian)器切換的(de)Y/△啟動控制(zhi)電(dian)路連接(jie)
15、電動機半波整(zheng)流(liu)能耗制動控(kong)制電路連接
16、電(dian)動機全波整流能耗(hao)制(zhi)(zhi)動控制(zhi)(zhi)電(dian)路連接
17、電動(dong)機(ji)反接制動(dong)控制電路連接
18、電(dian)動機往(wang)返行程控制電(dian)路連接實訓
19、電(dian)動機順序啟動控制電(dian)路連接實訓(xun)
20、電動機(ji)定時轉動運轉控(kong)制電路(lu)連接實訓(xun)
21、按鈕(niu)切換的(de)雙(shuang)速電(dian)動(dong)機控制電(dian)路(lu)的(de)連接
22、時間繼電(dian)(dian)器切換(huan)的雙速電(dian)(dian)動機控(kong)制電(dian)(dian)路連接實訓
23、普通車床控制電路連接
24、CA6140車床(chuang)電(dian)氣控制電(dian)路(lu)
25、電(dian)(dian)動葫(hu)蘆電(dian)(dian)氣控制(zhi)
26、直(zhi)流電機的起動實(shi)驗
27、直流電機的調速(su)實驗(yan)
28、直(zhi)流電機(ji)的制動實驗
PLC模擬實驗：
1、電機正反轉控制
2、自(zi)動送料裝車
3、水塔水位自動控制(zhi)
4、電鍍系統控制等項目實訓。
5、交通燈自控(kong)
6、模擬電視發射塔
7、自動售貨(huo)機(ji)
8、自動(dong)洗衣機(ji)
9、自(zi)動沖壓系統
10、郵件(jian)分揀系統
11、多(duo)種液體混合系統
12、電(dian)梯控制(zhi)系(xi)統
PLC控(kong)制三相異步(bu)電機實驗
1、PLC控制(zhi)三相(xiang)異步電動機單向點動控制(zhi)
2、PLC控(kong)(kong)制三相異步電動(dong)機單向連續運轉(zhuan)控(kong)(kong)制
3、PLC控(kong)制(zhi)三相異步電(dian)動(dong)機單向連(lian)續帶點動(dong)控(kong)制(zhi)
4、PLC控制三(san)相異(yi)步電動機多地(di)控制
5、PLC控(kong)制三相異(yi)步(bu)電動機順序控(kong)制
6、PLC控制(zhi)三相異步電動機雙重聯(lian)鎖正、反轉控制(zhi)
7、PLC控制(zhi)(zhi)三相異步電動機(ji)自(zi)動往復控制(zhi)(zhi)
8、PLC控制手動(dong)和(he)自(zi)動(dong)往復運動(dong)的控制
9、PLC控(kong)制(zhi)(zhi)三相異步電動機串電阻降壓啟動控(kong)制(zhi)(zhi)
PLC、變頻調速及綜合實驗
1：變頻器(qi)面(mian)板基本操(cao)作實驗
2：電位器(qi)控(kong)制變頻器(qi)外部電壓調速
3：變頻器多段速(su)度選(xuan)擇(ze)變頻調速(su)實(shi)驗
7：PLC、變頻器的(de)綜合控制(zhi)實驗
8：直流電(dian)機(ji)啟動停止(zhi)及電(dian)位器(qi)調速控制實驗
9、觸摸屏控制變頻器實驗
10、觸(chu)摸(mo)屏(ping)與(yu)PLC控制實驗
11、觸摸屏與(yu)PLC、變頻器(qi)的綜合控(kong)制(zhi)實驗(yan)
