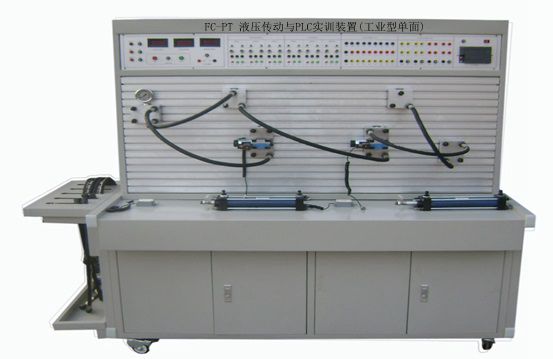

FC-PT液壓(ya)傳動與PLC實訓(xun)裝置(工(gong)業(ye)型單面)
一、液壓傳動與(yu)PLC實訓(xun)裝置技術參數及指標
集真實的液壓元件(jian)、各執行模塊、繼(ji)電器控制單元、PLC編程及控制(zhi)技術于一體(ti)，液壓(ya)元件成獨立模塊，均裝(zhuang)有(you)帶彈性(xing)插腳的底板，實(shi)訓(xun)時(shi)可在通用鋁型材板上組裝(zhuang)成各種液壓(ya)系(xi)統(tong)回路，電機和(he)泵軸承式連接（一體(ti)化）再和(he)油箱(xiang)固定(ding)在一起。油箱(xiang)和(he)控制(zhi)屏單獨放置；帶有(you)三相漏電保護(hu)(hu)，直流電源帶有(you)過流保護(hu)(hu)，系(xi)統(tong)額定(ding)壓(ya)力為6.3Mpa。
二、技術參數(shu)
輸(shu)入(ru)電源：三相五線，380V．允差±l0%，50Hz。漏電保護器(qi)控制屏(ping)(ping)總(zong)電源，電網(wang)電壓表監(jian)控電網(wang)電壓，并有三只指(zhi)示燈指(zhi)示，帶燈保險(xian)絲保護，控制屏(ping)(ping)的(de)供電由啟停開關控制.同時(shi)具有漏電保護。
裝置容量：<2kVA。
變量葉片(pian)泵：壓力(li)7MPa．排壁8mL/r，轉速1420r/min。
PLC選用三(san)菱FX1S-20MR主(zhu)機(ji)，主(zhu)機(ji)為12點(dian)開關量輸入(ru)／8點開關量(liang)輸出
配有控(kong)制模塊(kuai)：電(dian)源模塊(kuai)，繼(ji)電(dian)器控(kong)制模塊(kuai)，PLC控(kong)制模塊等。
電(dian)機：額(e)定電(dian)壓380V．額定功率(lv)1.5kW，絕緣等級B
液壓泵站：容積50L．1.5mm鋼板、變量葉片(pian)泵及電機、油溫液面計、清(qing)潔蓋、空氣濾清(qing)器、耐震不銹(xiu)鋼壓力表，L-HL46號液壓(ya)油。
實(shi)驗臺外(wai)開(kai)尺寸：1500mm*700mm*1700mm
油箱尺寸：400 mm*300 mm*300mm
液壓(ya)仿(fang)真(zhen)(zhen)控制(zhi)(zhi)軟件(jian)(jian)，其界面可清楚的展示液壓(ya)元器件(jian)(jian)的內部結構以及(ji)液壓(ya)回(hui)(hui)路的工作過(guo)程。通(tong)過(guo)該(gai)軟件(jian)(jian)，用戶可以在(zai)計算機上(shang)進(jin)行(xing)液壓(ya)、電氣液壓(ya)知識(shi)的學習以及(ji)回(hui)(hui)路的設(she)計、測試和模擬的控制(zhi)(zhi)。該(gai)軟件(jian)(jian)強大的仿(fang)真(zhen)(zhen)功能可以實時顯示與軟件(jian)(jian)連接的實際控制(zhi)(zhi)回(hui)(hui)路的動(dong)作。
三、液壓傳(chuan)動(dong)與PLC實訓裝置液(ye)壓元件(jian)清單
序號(hao) | 型(xing)號/規格(ge) | 名稱(cheng) | 數量 | 單位 | 備注 |
1 | 鐵(tie)質 | 實訓臺(tai) | 1 | 臺(tai) | |
2 | 鐵質 | 實訓桌(zhuo) | 1 | 張 | |
3 | 三(san)菱(ling)，20點 | PLC主機模塊 | 1 | 塊 | |
4 | 實(shi)訓(xun)臺上
| 繼(ji)電(dian)器控制模塊 | 1 | 塊 | |
5 | 電源模塊 | 1 | 塊 | ||
6 | PLC控制輸入模塊(kuai) | 1 | 塊(kuai) | ||
7 | PLC控制(zhi)輸(shu)出模塊 | 1 | 塊 | ||
8 | MOB40-150 | 雙作用(yong)液壓油(you)缸 | 2 | 只 | |
9 | 一體式 | 變量葉片泵及電機 | 1 | 臺 | |
10 | YN-100ZQ/10MPa | 耐震壓力(li)表(biao) | 3 | 只 | |
11 | 2FRM6-31B/15QB | 二通流量閥（調速閥） | 2 | 只 | 華德 |
12 | 3WE6A61B/CG24N9Z5L 通徑：6mm | 二位三通(tong)電(dian)磁換向閥 | 1 | 只 | 華德 |
13 | |||||
14 | 4WE6C61B/CG24N925L 通(tong)徑：6mm | 二位(wei)四通電(dian)磁換(huan)向閥(fa) | 2 | 只 | 華德 |
15 | 4WMM6C50BF 通(tong)徑：6mm | 二位四通手控(kong)換(huan)向(xiang)閥 | 1 | 只 | 華德 |
16 | 4WE6E61B/CG24N9Z5L 通(tong)徑：6mm | 三(san)位四通電(dian)磁(ci)換向(xiang)閥 | 1 | 只 | 華德 |
17 | 4WE6J61B/CG24N9Z5L 通徑：6mm | 三位四通(tong)電磁換向閥 | 1 | 只 | 華德 |
18 | DVP101-10B 通徑(jing)：6mm | 節流閥 | 1 | 只 | 華德 |
19 | RVP6-10B 通徑(jing)：6mm | 單向閥 | 1 | 只 | 華(hua)德 |
20 | DB10-1-50B 通徑：6mm | 先導(dao)式溢流閥(fa) | 1 | 只(zhi) | 華德 |
21 | DBDH6P10B 通(tong)徑：6mm | 直動式溢流閥 | 1 | 只(zhi) | 華(hua)德 |
22 | DZ6DP1-5X/75 通徑(jing)：10mm | 直動(dong)式(shi)順序閥 | 1 | 只 | 華德 |
23 | DR6DP1-5X/75 YM 通徑(jing)：6mm | 直動(dong)式減壓閥 | 1 | 只 | 華(hua)德 |
24 | SV10PB1-30B 通徑(jing)：6mm | 液控單(dan)向閥 | 2 | 只(zhi) | 華(hua)德 |
25 | HED40P15/100Z14L24 | 壓(ya)力繼電器 | 1 | 只(zhi) | 華德 |
27 | 三(san)通 | 4 | 只 | ||
28 | 四通(tong) | 3 | 只(zhi) | ||
29 | 快速接(jie)頭（母插座(zuo)） | 1 | 套 | ||
30 | 快速接頭（公插頭） | 1 | 套 | ||
31 | 吸油(you)過濾器 | 1 | 只 | ||
32 | 油溫液面計 | 1 | 只 | ||
33 | 清潔蓋 | 1 | 只 | ||
34 | |||||
35 | 空氣濾清(qing)器(qi) | 1 | 只 | ||
36 | ME8108 | 行程開關 | 4 | 只 | |
37 | 容積40L | 油箱 | 1 | 只 | |
38 | 漏油(you)盤 | 1 | 個 | ||
39 | L-HL46 | 液壓油(you) | 1 | 壺 | |
40 | 內六角扳(ban)手(shou) | 1 | 套 | ||
41 | 活動扳手 | 2 | 把 | ||
42 | 螺絲刀 | 1 | 把 | ||
43 | 膠管 | M16*1.5/8I-W-0.7M(裝好快捷接頭) | 10 | 根(gen) | |
44 | 膠(jiao)管(guan) | M16*1.5/8I-W-0.9M(裝好快(kuai)捷接頭) | 10 | 根 | |
45 | 膠(jiao)管 | M16*1.5/8I-W-2.5M(裝好快(kuai)捷接頭) | 1 | 根 | |
46 | 膠管 | M16*1.5/8I-W-1.5M(裝好快捷接頭) | 1 | 根 | |
47 | 電(dian)機電(dian)源線(xian)（制(zhi)作好）三相四(si)線(xian)電(dian)線(xian) | 1 | 根 | ||
48 | 液壓(ya)實驗(yan)指(zhi)導書說明書 | 1 | 冊 | ||
49 | PLC編程軟件 程序(xu)光(guang)盤 仿(fang)真軟件 | 1 | 張 | ||
50 | 三菱(ling) | 編程電纜 | 1 | 條(tiao) | |
51 | 生(sheng)料帶 | 1 | 個 | ||
52 | 液壓(ya)仿真軟(ruan)件 | 液壓(ya)仿真包括(kuo)多種控制(zhi)閥(fa)，壓(ya)力控制(zhi)閥(fa)，調速(su)(su)閥(fa)，調速(su)(su)回(hui)路(lu)(lu)(lu)，壓(ya)力回(hui)路(lu)(lu)(lu)，快(kuai)速(su)(su)運動(dong)(dong)回(hui)路(lu)(lu)(lu)，速(su)(su)度換(huan)接回(hui)路(lu)(lu)(lu)，換(huan)向回(hui)路(lu)(lu)(lu)，鎖緊回(hui)路(lu)(lu)(lu)，多缸(gang)動(dong)(dong)作回(hui)路(lu)(lu)(lu)；氣動(dong)(dong)仿真包括(kuo)氣源裝置及氣動(dong)(dong)輔件(jian)。提(ti)供了(le)各種氣動(dong)(dong)和(he)液壓(ya)元件(jian)的(de)實物圖片、工作原理剖視圖和(he)詳細的(de)功能描(miao)述。各種回(hui)路(lu)(lu)(lu)都采用Flash動畫播(bo)放(fang)，逼真地(di)模擬這些元件的工作(zuo)過程(cheng)及原理。 | 1 | 套(tao) | 方(fang)晨 |
四、液壓傳動(dong)與PLC實(shi)訓裝置可以完成的實訓項目
常見液壓元件的性能實訓
壓(ya)(ya)力控制回(hui)(hui)路(lu)(lu)、速(su)度調(diao)節回(hui)(hui)路(lu)(lu)、方向控制回(hui)(hui)路(lu)(lu)、鎖緊(jin)回(hui)(hui)路(lu)(lu)、雙缸工作回(hui)(hui)路(lu)(lu)、液(ye)壓(ya)(ya)馬達的應用回(hui)(hui)路(lu)(lu)等液(ye)壓(ya)(ya)傳(chuan)動基本回(hui)(hui)路(lu)(lu)的實訓
實訓項目：
1.單級調壓(ya)回路
2.多級調壓回路(lu)
3.減壓回(hui)路
4.卸荷回路
5.進(jin)油(you)節流調速(su)回(hui)路(lu)
6.回(hui)油節流調速回(hui)路(lu)
7.旁油(you)節流調速回路(lu)
8.液壓(ya)缸差動連接的快(kuai)速(su)運(yun)動回路
9.調速(su)閥短接速(su)度換接回路
10.調(diao)速(su)閥串(chuan)聯的速(su)度換接回(hui)路
11.調速閥(fa)并聯的速度換(huan)接回路(lu)
12.用換(huan)向(xiang)閥的換(huan)向(xiang)回路
13.用(yong)“O”型機能(neng)換向閥的(de)鎖緊回(hui)路
14.用(yong)液控單(dan)向閥的(de)鎖緊回路
15.用順序閥控制的順序動作回路
16.用(yong)壓(ya)力繼(ji)電器控制的順序動作回路(lu)
17.用行(xing)程開關控制的順序(xu)動(dong)作回路(lu)
18.用(yong)調速閥控(kong)制的同步回路
液壓仿真教(jiao)學(xue)實訓項目
1.液壓傳動簡介及工作原理
2.液壓系統的組(zu)成及功能(neng)仿真
3.液壓回路的運行與仿(fang)真
4.液壓回(hui)路(lu)的(de)設(she)計與仿真
