一、概述

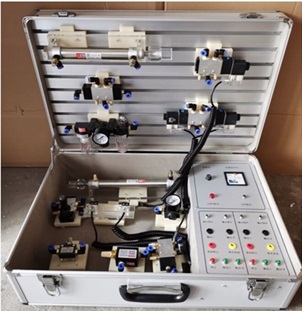

便攜式氣(qi)動傳動基(ji)礎實(shi)訓(xun)(xun)箱是根據(ju)《液(ye)壓與(yu)氣(qi)壓傳動》、《氣(qi)動控制(zhi)技術》等(deng)，是我(wo)公司(si)根據(ju)各大專院校機(ji)電一(yi)體(ti)化對氣(qi)、電、液(ye)控制(zhi)的(de)教學大綱要求(qiu)，氣(qi)動與(yu)繼電器控制(zhi)實(shi)訓(xun)(xun)設備的(de)優點，采(cai)用(yong)了開(kai)放型綜合實(shi)訓(xun)(xun)箱結構，使氣(qi)動原理與(yu)自(zi)動控制(zhi)理論得(de)到有效的(de)運用(yong)，廣泛征求(qiu)專家教授與(yu)老(lao)師(shi)的(de)意見，經不(bu)斷創新改進研(yan)制(zhi)而成。
氣動實訓元件均為工業型元件。掌(zhang)握幾(ji)十種(zhong)基本實訓回路(lu)(lu)的工作過程及原理。實訓回路(lu)(lu)組裝快捷(jie)、方便(bian)。簡單(dan)實用。
二、主要技術(shu)參數
1、輸入(ru)電源：220V．允差±l0%，50Hz；
2、控制電壓：DC24V；
3、工(gong)作(zuo)環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、小型無油靜音空壓機(ji)(ji)：工作電源：AC220V；電機(ji)(ji)功率：550W公稱(cheng)容量8L；
   額定輸出(chu)氣(qi)壓0.5Mpa；
6、外形尺寸：550mm×350mm×230mm；
三(san)、實訓箱特點要求
1、實訓(xun)箱(xiang)主要由鋁合金機箱(xiang)、各種標準(zhun)氣動工業元件、和電氣控制器件等(deng)
組成。
2、實訓箱結(jie)構(gou)緊(jin)湊、輕(qing)便實用(yong)，各個氣動(dong)元件(jian)成獨(du)立模塊，且裝(zhuang)有(you)帶彈(dan)性插腳底(di)板(ban)，學生可方便、隨意地將元件(jian)按放在實訓面板(ban)上，回路搭接(jie)采用(yong)快換接(jie)頭，布(bu)局靈活，拆(chai)接(jie)方便快捷(jie)。
3、實(shi)訓氣源壓(ya)力低(di)，系統額定壓(ya)力為0.5 Mpa，電氣控制采用低(di)電壓(ya)直流
24V電(dian)源；實訓氣路(lu)、控(kong)制(zhi)電(dian)路(lu)安全(quan)可靠，設(she)有手控(kong)、氣控(kong)、電(dian)控(kong)等控(kong)制(zhi)功能。
4、實訓控(kong)(kong)制單元采用獨立(li)的繼電(dian)器(qi)控(kong)(kong)制單元進行電(dian)氣控(kong)(kong)制，
5、能開設出壓力控(kong)制回(hui)路(lu)、方向(xiang)控(kong)制回(hui)路(lu)、速度控(kong)制回(hui)路(lu)、順序動作(zuo)回(hui)路(lu)等實訓(xun)項(xiang)目，可帶(dai)進教(jiao)室實訓(xun)演示。
四、氣動(dong)基本實訓回路
1、單(dan)作用氣(qi)缸的(de)換向回路
2、雙作用氣缸的換(huan)向回(hui)路
3、單作用氣缸速度控制回(hui)路    ;
4、雙作用氣缸單向(xiang)調速回路
5、雙作用氣(qi)缸(gang)雙向調速(su)回路   ;
6、速度換接回路(lu)
7、緩沖回路
8、二次壓力控(kong)制回路
9、單缸單往復控制回路
10、卸(xie)荷(he)回路
11、快速排氣閥應用(yong)回路(lu)
五、氣動實訓箱配置(zhi)清單
