一、技術性能
1.輸入電(dian)源：單相(xiang)三(san)線～220V±10% 50Hz
2.裝置(zhi)容量(liang)：＜0.5kVA
3.實訓箱(xiang)外形尺寸(cun)：550mm×350mm×230mm
4.定(ding)量齒輪泵：額定(ding)壓力2.5MPa，額定(ding)流量 4L/min
5.交流調速電(dian)機：額定(ding)電(dian)壓(ya) AC220V，額定(ding)功率250W，額定(ding)轉速1400r/min
二(er)、技術要求

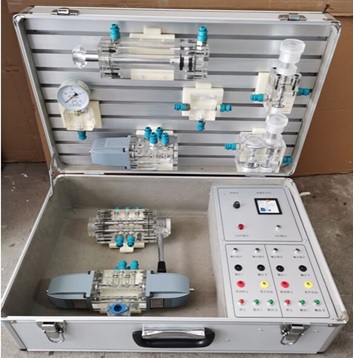

1.裝置(zhi)采(cai)用模塊化設(she)計，液壓(ya)系統(tong)回路建立在鋁(lv)型(xing)材組建的平臺上，電氣控制(zhi)部分采(cai)用掛箱結構(gou)，泵站采(cai)用透(tou)明有機玻璃設(she)計，供/回油(you)均采(cai)用快速(su)接(jie)頭連接(jie)方式，可根據實訓需(xu)要隨時更換(huan)操作地(di)點(dian)。也(ye)可以直接(jie)放置(zhi)理論教室，邊講理論邊演(yan)示(shi)動作及過(guo)程，加(jia)強加(jia)深對理論的理解。
2.液(ye)(ye)壓元件采用透明(ming)有機玻璃加工(gong)的(de)閥(fa)體，閥(fa)芯(xin)結(jie)構及(ji)動作狀態均可清晰可見(jian)，系(xi)統用油專(zhuan)門(men)采用工(gong)業紅色(se)液(ye)(ye)壓油，系(xi)統運行時可清晰觀察到(dao)液(ye)(ye)體的(de)流(liu)向及(ji)液(ye)(ye)壓元件閥(fa)芯(xin)的(de)工(gong)作過(guo)程。
3.連(lian)接軟管采用透明材質(zhi)制(zhi)作而成(cheng)，配(pei)有封閉式快速接頭，可以(yi)進行(xing)系統的(de)反復插(cha)拔連(lian)接，操作方便(bian)，可靠性(xing)好。
三(san)、基本配置及功(gong)能
1.裝置(zhi)由實(shi)訓箱(xiang)、實(shi)訓對象、液壓泵站(zhan)、液壓元件等組成。
| 序號 | 模塊 | 名稱 | 規格型號 | 單位 | 數量 |
| 1 | 基礎平臺 | 電氣控制實訓箱 | 600mm×340mm×230mm | 箱 | 1 |
| 2 | 實訓對象 | 采用：專用鋁合金型材， | 套 | 1 | |
| 3 | 透明液壓元件 | 雙作用液壓缸 | 透明液壓元件 | 個 | 1 |
| 4 | 三位四通電磁換向閥（O型） | 透明液壓元件 | 個 | 1 | |
| 5 | 直動式溢流閥 | 透明液壓元件 | 個 | 1 | |
| 6 | 先導式減壓閥 | 透明液壓元件 | 個 | 1 | |
| 7 | 節流閥 | 透明液壓元件 | 個 | 1 | |
| 8 | 壓力表座 | 透明液壓元件 | 個 | 1 | |
| 9 | 耐震壓力表 | 量程0～1.6MPa | 個 | 1 | |
| 10 | 液壓泵站 | 油箱 | 透明有機玻璃 | 套 | 1 |
| 11 | 交流調速電機 | 含調速器 | 臺 | 1 | |
| 12 | 定量齒輪泵 | CB-B4 | 臺 | 1 | |
| 13 | 液壓油 | L-HL46號液壓油 | KG | 5 | |
| 14 | 電氣控制部件 | 調速器 | 調速范圍：90～1400r/min | 個 | 1 |
| 15 | 接近開關 | 個 | 2 | ||
| 16 | 其它配件 | 電磁閥連接線 | 根 | 1 | |
| 17 | 國標電源線 | 根 | 1 | ||
| 18 | 配套工具 | 螺絲刀 | 十字 | 把 | 1 |
| 19 | 活動鈑手 | 0-150mm | 把 | 2 | |
| 20 | 資料 | 實訓使用指導書 | 本 | 1 |
四、實(shi)訓項目
1、用手動(dong)換(huan)向閥的換(huan)向回路
2、用O型換(huan)向閥的換(huan)向回路
3、壓力調(diao)定回路。
4、用減壓(ya)閥的減壓(ya)回路。
5、用溢(yi)流(liu)閥的調壓回路。
6、進油節流調速回路。
7、回(hui)油節流(liu)調速回(hui)路。
8、變量泵(beng)調速回路。
9、自動控制換向回路。
