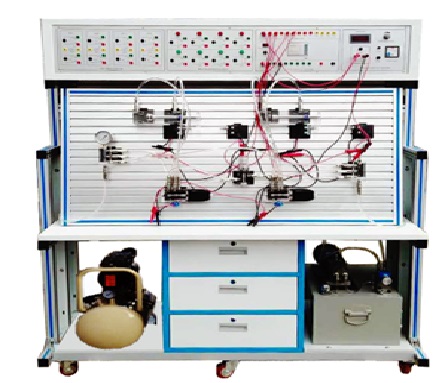

FCYY-22B透明液壓與氣壓傳動PLC綜合實訓裝置

一、概述(shu)

液壓與氣動PLC控(kong)制綜合實(shi)訓裝置是我(wo)公司根據高校(xiao)機電一(yi)體化對氣、電、液(ye)控(kong)制的(de)教(jiao)學大綱要求，我(wo)公司液(ye)壓(ya)PLC控制與氣動PLC控制實訓設備的優(you)點，采(cai)用了(le)開放型綜合實驗臺結(jie)構，廣(guang)泛征求(qiu)專(zhuan)家(jia)教授與老師的意(yi)見，經不斷創(chuang)新改(gai)進研制而成的。是目前集(ji)氣動控制技術(shu)、液壓傳動控制技術(shu)以PLC控制的理想的綜合性(xing)實(shi)訓(xun)設(she)備。實(shi)訓(xun)可以讓(rang)學生(sheng)直觀、感性(xing)地對比、了(le)解氣(qi)、電(dian)、液各自具有的特點(dian)、特色、及優缺(que)點(dian)等。

液(ye)壓實(shi)驗(yan)元件(jian)均為透明有機材料制成(cheng)，透明直(zhi)觀(guan)。便于了解掌(zhang)握(wo)幾十種(zhong)常用液(ye)壓元件(jian)的(de)結構、性能(neng)及(ji)用途。掌(zhang)握(wo)幾十種(zhong)基本實(shi)驗(yan)回路的(de)工(gong)作過程及(ji)原理。實(shi)驗(yan)時，組裝(zhuang)實(shi)驗(yan)回路快捷、方(fang)便。氣(qi)(qi)動(dong)實(shi)訓與液(ye)壓實(shi)訓電氣(qi)(qi)主(zhu)控單元配備2套(tao)獨立繼電器控制，2套(tao)獨(du)立(li)PLC控制，簡單實用。

二(er)、透明液壓與氣壓傳動PLC綜合實訓裝置(zhi)實訓臺組成

實(shi)(shi)訓系(xi)統(tong)采用(yong)“二合(he)一(yi)”雙(shuang)面結(jie)構，即一(yi)張實(shi)(shi)驗(yan)(yan)桌可供(gong)兩組四位學生分別進(jin)行(xing)氣動實(shi)(shi)驗(yan)(yan)與液(ye)壓實(shi)(shi)驗(yan)(yan)，可以雙(shuang)面同時進(jin)行(xing)氣動液(ye)壓綜合(he)實(shi)(shi)驗(yan)(yan)，優化共享資(zi)源，提高產品的性能(neng)價格比。整體(ti)(ti)結(jie)構簡單，實(shi)(shi)用(yong)性強。

該(gai)訓(xun)驗臺為(wei)(wei)鐵質雙(shuang)層亞(ya)光(guang)密紋噴塑結構。美觀大方，堅固耐用(yong)，操作方便。基(ji)本配置(zhi)為(wei)(wei)：氣動實訓(xun)元件1套；氣(qi)動實驗PLC控制模塊1套；低(di)噪音(yin)空壓機1臺；液(ye)壓實驗元件(jian)1套，液壓實驗PLC控制(zhi)模塊1套(tao)；液(ye)壓實驗泵站1臺。（計(ji)算機(ji)根(gen)據學校要求另行自(zi)配）。

本(ben)實(shi)訓系(xi)統采用(yong)專(zhuan)用(yong)獨立液(ye)壓實(shi)驗泵站，配直(zhi)流電機(ji)無(wu)級調(diao)速系(xi)統，配有油路壓力調(diao)定功(gong)能，可以調(diao)定輸(shu)出壓力油的安全工作壓力。配備(bei)全常用(yong)液(ye)壓元件：每個液(ye)壓元件均配有安裝(zhuang)底(di)板，可方(fang)便(bian)、隨意地將液(ye)壓元件安放在鋁合金型材面板上(shang)（面板帶(dai)“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換(huan)接頭，拆接方便，不(bu)漏油。

利用(yong)(yong)此套實(shi)訓設備既可分(fen)別獨立地進(jin)行(xing)氣(qi)動控(kong)制、液壓控(kong)制相應的基(ji)本回路及(ji)其應用(yong)(yong)實(shi)驗，也可綜合地進(jin)行(xing)相互配合的實(shi)驗：如實(shi)現氣(qi)-電(dian)控(kong)制，氣-液控(kong)制，電-液控(kong)制，以及氣-電-液綜合控制等(deng)。

三、氣動技術參數                               ;

1、電(dian)源(yuan)AC 220V  50HZ

2、直流(liu)電源：輸入AC 220V，輸出DC 24V/2A

3、空氣壓縮(suo)機(ji)（基本配(pei)置小型(xing)機(ji)）

4、電機功率：550W     電源：AC220V

5、公稱容量：30L

6、額定輸出氣壓0.8Mpa

7、實訓裝(zhuang)置外型尺寸：1500mm×800mm×1750mm

8、編程控制器(qi)（PLC）：三菱(ling)FX1S－20MR主機  12輸入  8輸(shu)(shu)出(chu)（繼電器輸(shu)(shu)出(chu)方(fang)式）

9、整體框(kuang)架采用40*40mm鋁合金組裝(zhuang)而成，拆(chai)裝(zhuang)方便。

四、主要(yao)特點

1、氣動PLC控制實(shi)訓裝(zhuang)置主要由實(shi)訓桌及(ji)實(shi)訓臺、氣動(dong)元(yuan)件和電(dian)氣控制器件、

可編程控制器(qi)（PLC）等組件(jian)組成。

2、配備工業用(yong)(yong)常用(yong)(yong)氣(qi)動(dong)元(yuan)件，且均配有過(guo)渡底板，可方(fang)便、隨意(yi)地將(jiang)元(yuan)件

安(an)放(fang)在(zai)實驗面板(ban)(ban)（面板(ban)(ban)帶“T”溝槽形(xing)式的(de)鋁合(he)金型材結(jie)構）上。回路搭接(jie)

采用快(kuai)換接頭，拆接方便快(kuai)捷。

3、實訓氣源壓力低，電氣控制采用(yong)低電壓直(zhi)流24V電源；實(shi)訓(xun)氣路(lu)、控制

電路安全可靠，設有手動、自動、順序(xu)等(deng)控制功能(neng)。

4、電氣主控(kong)單元采用(yong)PLC可(ke)編程序(xu)控制器控制，可(ke)與(yu)PC微(wei)機通訊實現微(wei)

機智能(neng)控制，同時以氣(qi)動回路(lu)為控制對象，加強對PLC控制可(ke)編程序控制

器的學習及應用(yong)。

5、實驗控制(zhi)單元(yuan)也(ye)可(ke)以采用獨立的(de)繼(ji)電器(qi)控制(zhi)單元(yuan)進行電氣控制(zhi)，通(tong)過(guo)比(bi)

較，突出PLC可(ke)編程序控制的優越性和先進性，加深對PLC編(bian)程(cheng)器的了(le)解

與(yu)掌握。

6、氣(qi)(qi)動(dong)教(jiao)學技(ji)術教(jiao)程帶有語音講(jiang)簡，包括氣(qi)(qi)動(dong)技(ji)術基礎(chu)知識，氣(qi)(qi)源(yuan)系統，空氣(qi)(qi)處(chu)理單元(yuan)，執行元(yuan)件，氣(qi)(qi)動(dong)控(kong)制元(yuan)件，真空系統，氣(qi)(qi)動(dong)輔助元(yuan)件及(ji)其他元(yuan)件，還有回路演示，管(guan)理維護及(ji)故(gu)障處(chu)理，試題(ti)練習等

五、氣動基本實驗回(hui)路實驗項目

1.單作(zuo)用氣缸的換向回路(lu)

2.互鎖(suo)回路

3.雙(shuang)作用氣缸的換向回路

4.單缸單往復(fu)控制(zhi)回路

5.單(dan)作用氣缸速度控(kong)制回(hui)路

6.單缸連續往復動作回路

7.雙作用氣缸單向調速回路

8.直線缸、旋轉缸順序動作回路

9.雙作用氣缸(gang)雙向調(diao)速回路

10.多缸順序動作回(hui)路(lu)

11.速度換接回路     ;

12.雙缸、同步動作回路(lu)

13.緩(huan)沖回路

14.四(si)缸聯(lian)動(dong)回路

15.二次壓力控制回路

16.卸荷回路

17.高低壓轉(zhuan)換回路   ;

18.或(huo)門型梭閥的應用回路

19.計數回路

20.快(kuai)速(su)排氣閥(fa)應用回路

21.延時回路

22.與(yu)門梭閥(fa)應用回路

23.過載保(bao)護回路

六、氣動(dong)PLC控(kong)制綜合實訓裝置(zhi)配置(zhi)清(qing)單(dan)

七(qi)、液壓技術參數：

1、主(zhu)要技(ji)術(shu)參(can)數

1、電(dian)源：AC220V  50HZ

2、直流電源輸(shu)入AC220V  輸出DC24V/3A

3、液壓實驗泵站電機功率(lv)：400W  調速范(fan)圍0－1500RMP

   外型尺寸： 500mm×350mm×400mm

4、液(ye)壓泵工作(zuo)時離液(ye)壓臺1.5m遠處(chu)噪聲≤58dB。

5、實訓(xun)油路液流壓力要求需0.3－0.8Mpa（油泵(beng)壓力：Pmax=1.5Mpa）

6、電磁換向閥：AC24V.吸力30N

7、編程控制器（PLC）：三菱FX1S－20MR主機  12輸入(ru)  8輸(shu)出（繼電器(qi)輸(shu)出方式）

八、主要特點

1、液壓繼(ji)電器(qi)控(kong)制(zhi)實(shi)訓裝置主要由實(shi)訓桌(zhuo)、實(shi)訓臺、液壓元件(jian)和電器(qi)控(kong)制(zhi)器(qi)件(jian)等(deng)組件(jian)組成(cheng)。

2、配備全常用液(ye)壓(ya)元(yuan)件(jian)：每個液(ye)壓(ya)元(yuan)件(jian)均(jun)配有安裝底(di)板(ban)，可方便、隨意(yi)地將液(ye)壓(ya)元(yuan)件(jian)安放在鋁合金型材面板(ban)上(shang)（面板(ban)帶“T”溝(gou)槽形式的鋁合金(jin)型(xing)材結構(gou)）。油路搭接(jie)采(cai)用銅(tong)質快(kuai)速封閉式接(jie)頭(tou)，拆接(jie)方(fang)便，不漏(lou)油。

3、實訓(xun)元(yuan)件均為透明(ming)有機(ji)材料制成，便于了解掌握幾十種常用液壓(ya)元(yuan)件的結構，性能及用途。掌握幾十種基(ji)本回(hui)路的工作原(yuan)理，實驗組裝回(hui)路快捷、方便。

4、電氣主控單(dan)元采用PLC可(ke)編程(cheng)序控制器控制，可(ke)與PC微(wei)機通(tong)訊(xun)實現微(wei)機智能控制，同時以液壓回路(lu)為控制對象，加強對PLC控(kong)制(zhi)可編程序(xu)控(kong)制(zhi)器的學習及應用。

5、實驗(yan)控(kong)制單元(yuan)也可以采用(yong)獨立的繼電器控(kong)制單元(yuan)進行電氣控(kong)制，通過比(bi)較，突

出PLC可編程序控制的(de)優(you)越性和先(xian)進性，加深(shen)對PLC編程器的了解與掌握(wo)。

6、液(ye)壓(ya)(ya)仿真控制軟件(jian)(jian)，其界面可清(qing)楚(chu)的(de)(de)(de)展示(shi)液(ye)壓(ya)(ya)元(yuan)器件(jian)(jian)的(de)(de)(de)內部結構以(yi)及(ji)液(ye)壓(ya)(ya)回路的(de)(de)(de)工作過(guo)(guo)程。通(tong)過(guo)(guo)該軟件(jian)(jian)，用戶可以(yi)在(zai)計算機上進(jin)行液(ye)壓(ya)(ya)、電氣(qi)液(ye)壓(ya)(ya)知識的(de)(de)(de)學習以(yi)及(ji)回路的(de)(de)(de)設計、測(ce)試和模擬的(de)(de)(de)控制。液(ye)壓(ya)(ya)傳動原理的(de)(de)(de)動態演示(shi)并不少于18種動態演示，投標時(shi)提(ti)供回路畫面演示。

7、液(ye)壓油(you)：本實驗臺采用的(de)液(ye)壓紅油(you)，在實驗工程中，可清晰的(de)觀看到液(ye)壓油(you)流向(xiang)，且增加(jia)了透明液(ye)壓元件的(de)美觀性；

九、液壓基本實訓的換向回路實訓項目

1、用(yong)手動(dong)換向(xiang)閥(fa)的換向(xiang)回路

2、用中位機(ji)能換向閥的用鎖(suo)回路(lu)

3、用液(ye)控(kong)平向(xiang)閥的閉鎖回路

4、壓力調定回路

5、二級(ji)壓力控制回路

6、用(yong)減壓閥的(de)減壓回路

7、用增(zeng)壓缸的(de)增(zeng)壓回路

8、用H型(xing)換(huan)向(xiang)閥的(de)卸(xie)載回(hui)路

9、進油節流調速(su)回(hui)路

10、回油(you)節流調速回路(lu)

11、調速(su)(su)齒(chi)輪泵的換向調速(su)(su)回路

12、調速(su)齒輪(lun)泵(beng)和(he)調速(su)閥組成(cheng)的復合調速(su)回路(lu)

13、流量閥短接的(de)速度換接回(hui)路(lu)

14、用(yong)調速閥串(chuan)連(lian)聯的二次(ci)進給(gei)同(tong)路

15、用(yong)調速閥(fa)并(bing)聯的二次進給(gei)同路

16、用順序閥的順序動(dong)作回路(lu)

17、用壓力(li)繼電(dian)回的順序(xu)動作回路(lu)

18、用行程開(kai)關控制的順序動作回路

19、用行程換向閥的(de)順序動作回路

20、串(chuan)聯(lian)液壓缸的同步回路

21、二位三通啟(qi)停(ting)回路

22、差動連接回路

23、單向節流閥的平衡回路

24、二位三通和(he)單作用缸的換向回路

液(ye)壓與氣(qi)動(dong)仿真教學(xue)實訓項目(mu)

1.液壓傳動(dong)簡介及工作(zuo)原理

2.液壓(ya)系(xi)統的(de)組成及功能(neng)仿真

3.液壓回(hui)路的運行與仿真

4.液壓回(hui)路的設計與仿(fang)真

5.氣壓傳動簡介及(ji)工作(zuo)原理仿真

6.氣壓傳(chuan)動的組成(cheng)及功能仿(fang)真

7.氣(qi)動回(hui)路的運行與仿真

8．氣(qi)動練(lian)習做答

能夠提供(gong)18種(zhong)仿真動(dong)態(tai)回路

1、多(duo)級(ji)高壓(ya)回路

2、減壓(ya)回路(lu)

3、先(xian)導式溢流閥缷荷回路

4、順序平衡回(hui)路(lu)

5、回(hui)油節(jie)流調速回(hui)路(lu)

6、旁路節(jie)流調(diao)速回(hui)路

7、液壓缸差(cha)動連接回路

8、三位四通電(dian)磁(ci)換向閥換向回(hui)路

9、液(ye)控單(dan)向閥(fa)鎖(suo)緊(jin)回路

10、順序(xu)閥控制順序(xu)動作(zuo)回路

11、壓力繼電器控制順序動作(zuo)回路(lu)

12、行程開關控制順序(xu)同(tong)步回路

13、調速(su)閥控制同步回路

14、液(ye)壓馬達回(hui)油(you)節流調速回(hui)路(lu)

15、二(er)位四通電磁閥換向(xiang)回路

16、手動閥換向回(hui)路

17、速度換接回(hui)路

18、二位二通缷荷

4、透明液壓傳動PLC控制綜(zong)合實訓裝置(zhi)配(pei)置(zhi)清單
