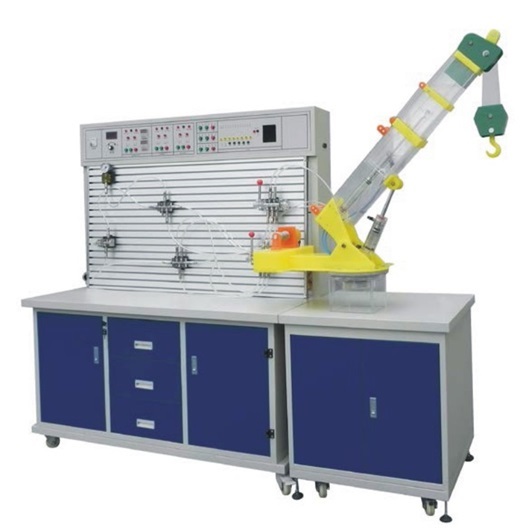

FC-YYQZ透明起重機液壓系統與PLC控制實訓裝置

一(yi)、概述
液(ye)壓(ya)(ya)起(qi)重(zhong)(zhong)機(ji)是(shi)(shi)以輪胎式基(ji)礎車為載體配以起(qi)重(zhong)(zhong)設備(bei)工(gong)作(zuo)裝置和操作(zuo)機(ji)構組(zu)成的(de)自(zi)行起(qi)重(zhong)(zhong)機(ji)械(xie)，是(shi)(shi)工(gong)程機(ji)械(xie)中用(yong)(yong)途很廣泛的(de)一個設備(bei)，它適用(yong)(yong)于大型(xing)野外施工(gong)工(gong)程，如建筑(zhu)工(gong)地、施工(gong)筑(zhu)路(lu)、水力(li)(li)工(gong)程、國防工(gong)程等(deng)行業。液(ye)壓(ya)(ya)起(qi)重(zhong)(zhong)機(ji)仿(fang)真(zhen)模型(xing)具(ju)有體積(ji)小、重(zhong)(zhong)量輕(qing)、操作(zuo)方(fang)便和遠距離操縱等(deng)優點，其目(mu)的(de)是(shi)(shi)引導(dao)學生(sheng)進行積(ji)極(ji)思(si)維、創新設計、培養學生(sheng)綜合設計能力(li)(li)和實踐動手能力(li)(li)一種新型(xing)綜合實訓設備(bei)。
二、技(ji)術(shu)參數
1、輸(shu)入(ru)電源：AC220V．允差±l0%，50Hz；
2、裝(zhuang)置容量：≤1kVA；
3、工作環(huan)境溫(wen)度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、液壓實訓(xun)(xun)泵電機功率：400W， 調速范圍0－1500r/min，液壓泵工作時(shi)噪聲(sheng)≤58Db,演示實訓(xun)(xun)油路液流要求壓力僅需(xu)0.5-1.3Mpa (油泵最高壓力：Pmax＝
2.5Mpa)
6、電器(qi)控制單元
（1）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路輸入8路繼電器輸出。
（2）配有控制模(mo)塊：電源模(mo)塊，PLC主(zhu)機控制模(mo)塊，PLC控制按鈕模(mo)塊等。
7、電磁換向閥：AC24V   吸力3Mpa
8、實訓臺外(wai)型尺寸：1500mm×650mm×1750mm
三、性(xing)能及特點
1、透(tou)明起(qi)(qi)重機液(ye)壓(ya)(ya)系統與(yu)PLC控制實(shi)訓(xun)裝置主(zhu)要(yao)由起(qi)(qi)重機實(shi)訓(xun)臺、液(ye)壓(ya)(ya)泵(beng)站、液(ye)壓(ya)(ya)元(yuan)件和各控制器件、可編程(cheng)控制器（PLC）等組(zu)件組(zu)成。
2、起(qi)重機實(shi)(shi)訓桌、實(shi)(shi)訓臺(tai)為鐵質雙(shuang)層(ceng)亞光密(mi)紋(wen)噴塑結(jie)構。
3、透(tou)明(ming)起(qi)(qi)重機液(ye)壓(ya)實(shi)訓臺可模擬真實(shi)起(qi)(qi)重機工作(zuo)裝(zhuang)置的各種動作(zuo)。液(ye)壓(ya)系統采用(yong)進口透(tou)明(ming)機玻(bo)璃液(ye)壓(ya)元(yuan)件(jian)、透(tou)明(ming)尼(ni)龍(long)軟(ruan)管搭接而成，液(ye)壓(ya)元(yuan)件(jian)結(jie)構、工作(zuo)原(yuan)理，液(ye)壓(ya)回路(lu)工作(zuo)原(yuan)理一目了(le)然。整個實(shi)訓臺具(ju)有形象、直(zhi)觀、方便、可靠等優(you)點。
4、配備全常(chang)用液(ye)(ye)壓(ya)元(yuan)件(jian)：每個液(ye)(ye)壓(ya)元(yuan)件(jian)均(jun)配有安裝底板，可(ke)方便、隨意(yi)地(di)將(jiang)液(ye)(ye)壓(ya)元(yuan)件(jian)按放在鋁合金型材(cai)面(mian)板上（面(mian)板帶"T"溝槽(cao)形式的(de)鋁合金型材(cai)結(jie)構）。油路搭接(jie)采用快換接(jie)頭，拆接(jie)方便，不漏油
5、電(dian)氣主控(kong)單(dan)元采用(yong)PLC可編程序控(kong)制(zhi)器控(kong)制(zhi)，可與PC微(wei)機(ji)通訊實(shi)現(xian)微(wei)機(ji)智能控(kong)制(zhi)，同時以液壓(ya)回(hui)路為控(kong)制(zhi)對象，加強對PLC控(kong)制(zhi)可編程序控(kong)制(zhi)器的學習及應(ying)用(yong)。
6、實(shi)訓控(kong)制(zhi)(zhi)單元(yuan)也可以(yi)采(cai)用獨(du)立的繼(ji)電器(qi)控(kong)制(zhi)(zhi)單元(yuan)進(jin)行電氣控(kong)制(zhi)(zhi)，通過比較(jiao)，突出PLC可編程序控(kong)制(zhi)(zhi)的優越性和(he)先進(jin)性，加深對(dui)PLC編程器(qi)的了解與掌握。
7、本實訓(xun)裝置(zhi)可以(yi)擴展挖機(ji)，裝載(zai)機(ji)以(yi)及相關的液(ye)壓回路(lu)(擴展選配)
四、液(ye)壓(ya)基本實驗回路
1、用手動(dong)換(huan)向閥的換(huan)向回路(lu)。
2、用中位機(ji)能換(huan)向閥的用鎖回路。
3、用液控平向(xiang)閥的(de)閉鎖回路。
4、壓(ya)力調定回(hui)路。
5、二級壓力控制回(hui)路。
6、用減壓閥(fa)的減壓回路。
7、用(yong)增壓缸的增壓回路。
8、用(yong)H型換(huan)向閥的卸(xie)載回路(lu)。
9、進(jin)油節流調速回路。
10、回油節(jie)流調速回路。
11、調速齒輪泵的換(huan)向調速回路。
12、調(diao)速(su)齒輪泵和調(diao)速(su)閥組(zu)成的復合調(diao)速(su)回路。
13、流(liu)量(liang)閥(fa)短接(jie)的速度換(huan)接(jie)回路。
14、用調(diao)速閥串(chuan)連聯(lian)的二次(ci)進給(gei)同路。
15、用調速閥并聯的二(er)次進給同路。
16、用順序(xu)閥的順序(xu)動作回路。
17、用壓(ya)力繼電回的(de)順序動作回路。
18、用行程(cheng)開關控制的順(shun)序動作回路。
19、用行程換向(xiang)閥(fa)的順序動(dong)作回路。
20、串聯液(ye)壓缸(gang)的同步回路。
21、二位三通電磁(ci)閥起停回路。
22、二位三(san)通電磁(ci)閥的單(dan)作用缸換(huan)向回路。
24、三缸聯(lian)動回路。
25、差動連(lian)接回路。
26、單向(xiang)節流閥的平衡回路
27、吊車實訓演(yan)示（大(da)臂上升、下降；大(da)臂紳出、縮回；整機(ji)左(zuo)右旋轉；吊鉤上下運動）
五、透明(ming)起重機液(ye)壓系統與PLC控制實訓裝置清單
